Lakovací pracoviště s vodní filtrací FPH
Ověřte, zda se toto zařízení hodí pro vaši výrobu AI konzultant se zeptá na několik věcí ohledně vaší zakázky

Lakovací pracoviště s vodní filtrací FPH

Skladem

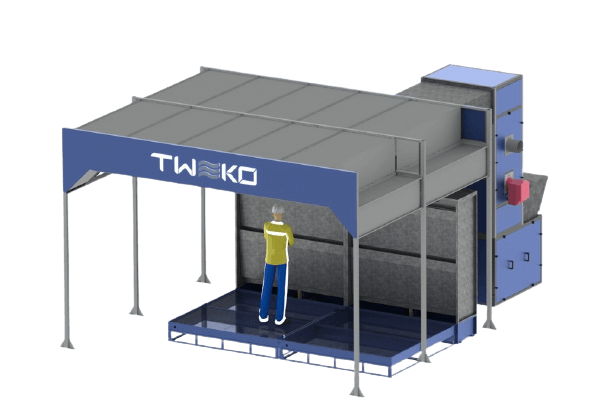

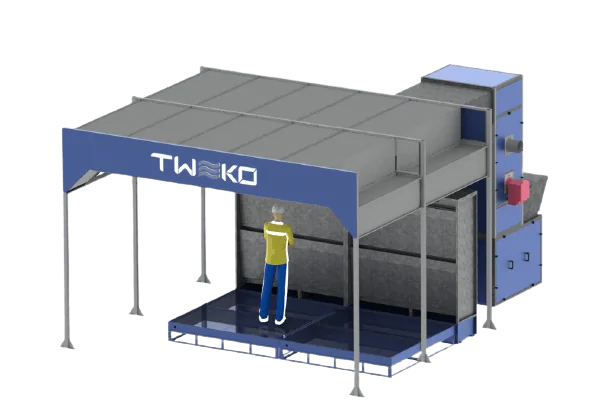

Řada FPH zahrnuje lakovací pracoviště s vodní filtrací: hotovou lakovnu, která se instaluje na rovnou podlahu haly bez základů a stavebních prací. Přívodní vzduchotechnika dodává čistý ohřátý vzduch a vodní clona zachytí až 90 % lakovacích přestřiků, takže pracoviště je vhodné i pro velké objemy nátěrových hmot.


Instalace na rovnou podlahu bez základůVodní filtrace, účinnost ≥95 %Ohřev přiváděného vzduchuRecirkulace vodyIndividuální návrh podle prostor

Typ produktu: Přípravný post
Série: FPH
Sféra použití: Pro autoservisy
Pro průmyslové aplikace
Pro lakování kovů
Pro lakování dřeva
Cena od
11 000 EUR
Stáhnout brožuru Stáhnout kompletní katalog Stáhnout dotazník

Lakovací pracoviště s vodní filtrací řady FPH jsou ucelené soubory zařízení pro bezpečné, rychlé a kvalitní nanášení ochranných a dekorativních nátěrů na povrchy nejrůznějších výrobků. Klíčovou vlastností řady je lakovna bez stavebních prací: pracoviště se instaluje v jakékoli výrobní hale či dílně na rovnou průmyslovou podlahu, bez podzemních vzduchovodů a speciálního základu, a v případě potřeby je lze snadno demontovat a přemístit jinam.

Přívodní vzduchotechnika dodává rovnoměrný proud čistého vzduchu ohřátého na nastavenou teplotu a odpadní vzduch čistí vodní clona: vodní filtrace zachytí až 90 % částic nátěrových hmot a lakovací mlhy a má mnohem vyšší jímavost než suchá filtrace.

Jak je pracoviště uspořádáno

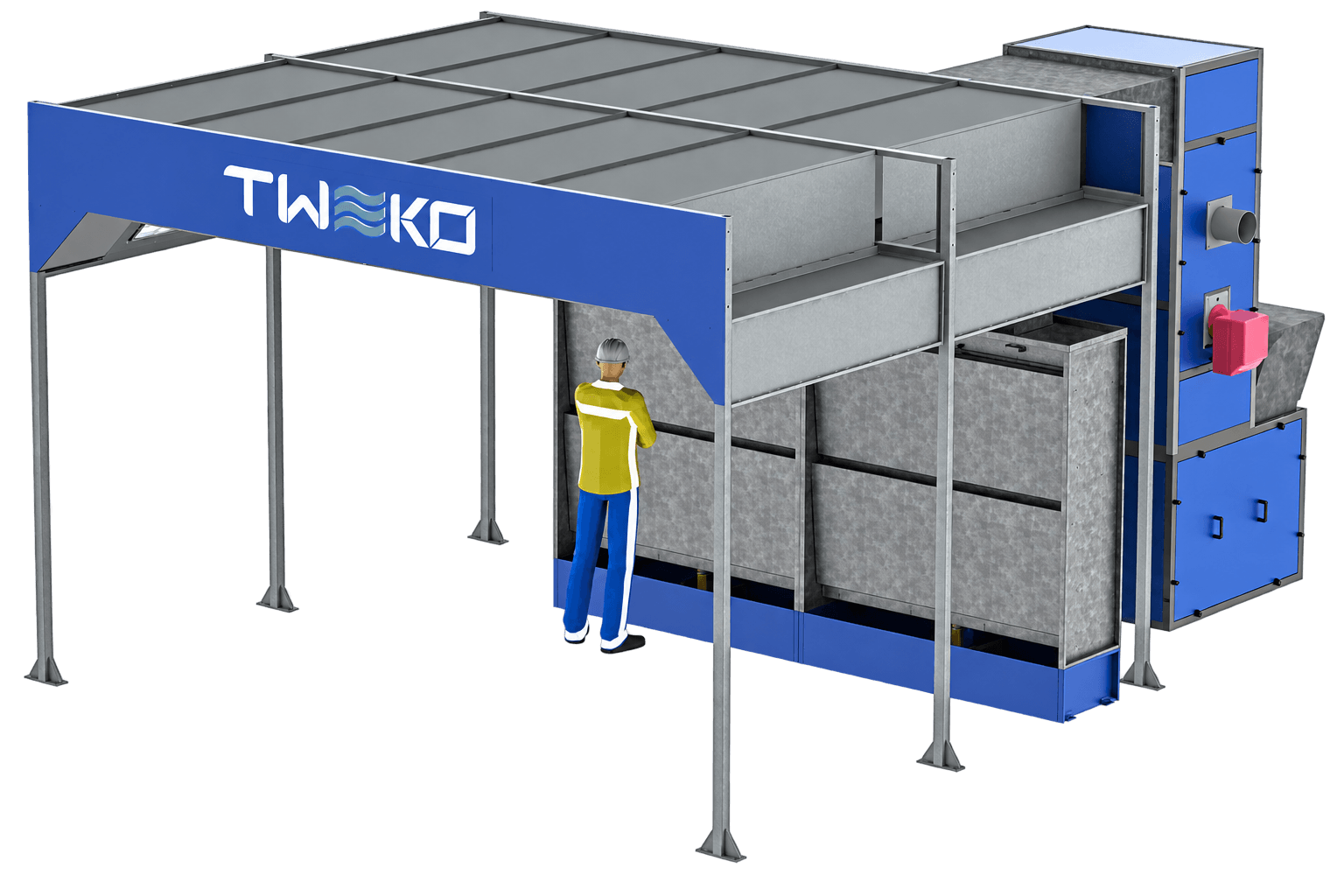

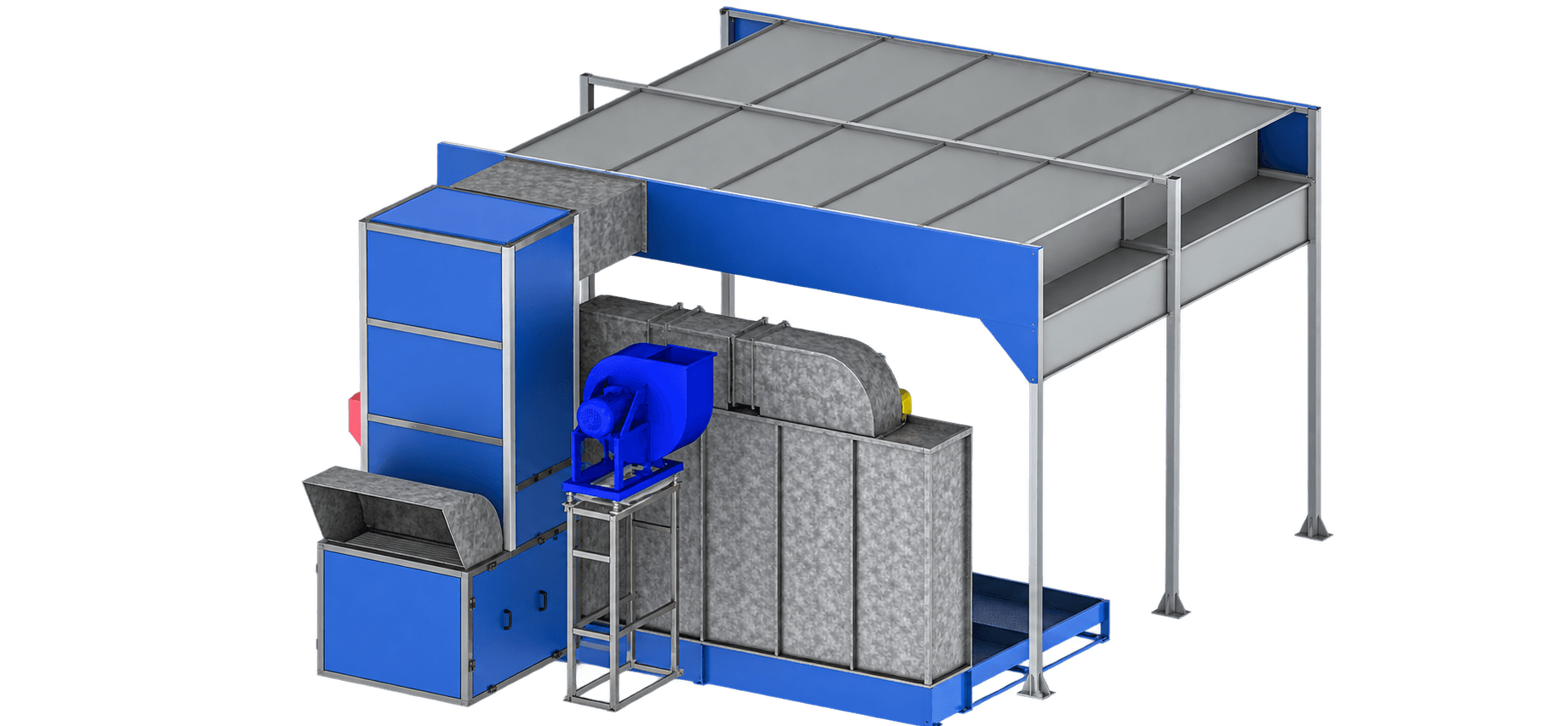

Pracoviště tvoří stropní plénum s přívodními filtry, odsávací stěna s vodní clonou, přívodní a odtahová ventilační jednotka, systém ohřevu vzduchu a ovládací panel. Diagonální proudění vzduchu zajišťuje v pracovní zóně rychlost potřebnou pro bezpečné lakování při mírné spotřebě energií.

3–7délka pracovní zóny, m
6 500–16 000průtok vzduchu, m³/h
0,33–0,4rychlost vzduchu v pracovní zóně, m/s
300–660průtok vody, l/min

Každé pracoviště navrhuje zkušený konstrukční tým podle prostor zákazníka a přizpůsobuje jim všechny rozměry a technické parametry. Ovládací panel s vizualizací hlavních provozních procesů umožňuje jednoduché a intuitivní ovládání zařízení.

Mikroklima a proudění vzduchu

Přívodní jednotka a výměník teplaStropní plénum, filtry EU5Pracovní zónaVodní clona a filtr PaintStopOdtahová jednotka a odvod vzduchu

Systémy přívodní vzduchotechniky a úpravy vzduchu zajišťují stálý a rovnoměrný proud čistého vzduchu ohřátého na nastavenou teplotu. Vícestupňová filtrace třídy EU5 zachycuje prach a další nečistoty, které by se mohly dostat do pracovní zóny zvenčí, a mírné zvlhčení vzduchu přispívá ke kvalitnímu nátěru.

Podle konfigurace se vzduch ohřívá čtyřtahovým výměníkem tepla z nerezové oceli s naftovým nebo plynovým hořákem, teplovodním ohřívačem nebo elektrickým ohřívačem.

Vícestupňová vodní filtrace

Desky vodní clonyVodní přepadyVodní tryskyFiltr PaintStop EU4Odvod vyčištěného vzduchu

Odpadní vzduch prochází několika stupni čištění. Nejprve jsou to desky vodní clony, po jejichž celé ploše rovnoměrně stéká voda a smývá lakovací přestřiky. Následují vodní přepady — umělé vodopády uvnitř odsávací stěny: částice nátěrových hmot se mísí s vodou a usazují se ve sběrné vaně. Poté řady vodních trysek rozstřikují vodu a srážejí částice nátěrových hmot. Posledním stupněm je filtr PaintStop ze skelných vláken třídy EU4.

Společně dosahují všechny stupně účinnosti filtrace nejméně 95 %. Vodní clona je zvlášť účinná při zpracování velkých objemů nátěrových hmot a voda v systému obíhá v uzavřeném okruhu.

Pro jaké úlohy

  • Lakovna ve stávající hale — pracoviště se instaluje bez zvláštní přípravy základů a stavebních prací.
  • Velké objemy nátěrových hmot — vodní filtr s vysokou jímavostí zachytí výrazně větší množství nátěrových hmot než suché filtry.
  • Různé nátěrové hmoty — základní nátěry, barvy včetně vodou ředitelných, smalty a laky.
  • Změna uspořádání výroby — pracoviště lze snadno přemístit na nové místo nebo do jiné místnosti.

Konstrukce

  • Stropní konstrukce — plénum se sadou rámů stropních filtrů; montovaná konstrukce z pozinkované oceli tloušťky 1,5–3,0 mm.
  • Odsávací stěna s vodní clonou — systém vodní clony s přepady, oběhové vodní čerpadlo, oběhové potrubí a filtrační kazety s filtrem PaintStop ze skelných vláken.
  • Vzduchotechnika — radiální přívodní a odtahová ventilační jednotka s elektromotory od ukrajinského výrobce, sada vzduchovodů pro propojení stropní konstrukce a odsávací stěny s ventilačními jednotkami.
  • Ohřev vzduchu — čtyřtahový výměník tepla z nerezové oceli s naftovým nebo plynovým hořákem.
  • Osvětlení — čtyřtrubicová LED svítidla 1 200 mm, 4 × 18 W, vestavěná do stropní konstrukce; zajišťují rovnoměrné osvětlení pracovní zóny.
  • Ovládací panel — s řídicím a kontrolním systémem; elektrické komponenty od předních evropských výrobců.

Bezpečnost a instalace

  • Pracoviště je navrženo v souladu s evropskými normami bezpečnosti práce.
  • Zařízení má povolení Státní služby práce Ukrajiny k použití na Ukrajině.
  • Pracoviště se instaluje na rovnou podlahu bez podzemních vzduchových kanálů a předem připraveného základu.
  • Odtahové vzduchovody, přívod elektrické energie a stlačeného vzduchu ani uzemnění nejsou součástí dodávky a montážních prací, lze je však zajistit na základě samostatné smlouvy.
  • Pracoviště lze navíc vybavit automatickým hasicím systémem.

Individuální konfigurace

Rozměry, zdroj tepla a doplňkové vybavení se volí podle prostor a požadavků zákazníka:

  • Zdroj tepla — plynový hořák, teplovodní ohřívač nebo elektrický ohřívač místo naftového hořáku.
  • Systém plynulé regulace proudění vzduchu pomocí frekvenčních měničů — až 40% úspora elektrické energie, vyvážení přívodního a odtahového proudu vzduchu, nižší hlučnost a delší životnost elektromotorů.
  • Sada pneumatického lakovacího vybavení — profesionální vysokovýkonné dvojčinné stříkací pistole s nastavitelným tvarem střiku.
  • Filtrační jednotka odpadního vzduchu s aktivním uhlím — instaluje se na odtahové potrubí pro maximální odstranění par hořlavých látek a zbytků lakovací mlhy.
  • Automatický hasicí systém — včetně projektu, montáže a uvedení do provozu.

Doba výroby — 30 pracovních dní. Záruční doba — 12 měsíců.

Potřebujete lakovací pracoviště pro svůj projekt?

Navrhneme pracoviště podle vašich prostor a výrobků.

Rozsah dodávky lakovacích pracovišť řady FPH

Pro základní konfiguraci*

Komponenta FPH-2 FPH-3 FPH-4 FPH-5 FPH-6
Vodní filtrace
Odsávací stěna s vodní clonou 1 ks 1 ks 2 ks 2 ks 2 ks
Systém vodní clony se dvěma přepady 1 sada 1 sada 1 sada 2 sady 2 sady
Filtrační kazeta s filtrem PaintStop ze skelných vláken 2 ks 2 ks 2 ks 4 ks 4 ks
Systém oběhového potrubí 1 sada
Oběhové vodní čerpadlo 1 ks 1 ks 2 ks 2 ks 2 ks
Vzduchotechnika a ohřev vzduchu
Radiální přívodní ventilační jednotka s elektromotorem 1 ks
Radiální odtahová ventilační jednotka s elektromotorem 1 ks 1 ks 2 ks 2 ks 2 ks
Naftový nebo plynový hořák 1 ks
Čtyřtahový výměník tepla z nerezové oceli 1 ks
Sada vzduchovodů pro propojení stropní konstrukce a odsávací stěny s ventilačními jednotkami 1 sada
Konstrukce a osvětlení
Stropní konstrukce se sadou rámů stropních filtrů 1 sada
Sada stropních LED svítidel 1 200 mm, 4 × 18 W 2 ks 4 ks 4 ks 4 ks 8 ks
Ovládání
Ovládací panel s řídicím a kontrolním systémem 1 ks

* Rozsah dodávky je uveden pro základní konfiguraci a může se lišit podle technického zadání zákazníka.

Technické parametry lakovacích pracovišť řady FPH

Pro základní konfiguraci*

Parametr FPH-2 FPH-3 FPH-4 FPH-5 FPH-6
Rozměry
Rozměry pracovní zóny (D׊×V), m 3 × 3 × 2,5 4 × 4 × 2,5 5 × 4 × 2,5 6 × 4 × 3 7 × 5 × 3
Rozměry stropního pléna (Š×D), m 3 × 2 4 × 2 5 × 2 4 × 4 5 × 4
Rozměr vodní clony (Š×V), m 2 × 1,9 2 × 1,9 2,5 × 1,9 4 × 1,9 5 × 1,9
Vzduchotechnika
Průtok vzduchu, m³/h 6 500 8 000 9 000 13 000 16 000
Rychlost vzduchu v pracovní zóně (500 mm od vodní clony), m/s 0,33 0,4 0,4 0,4 0,4
Výkon odtahové ventilační jednotky, kW 3 4 4 5,5 2 × 4
Výkon přívodní ventilační jednotky, kW 3 4 4 5,5 5,5
Ohřev vzduchu
Tepelný výkon naftového hořáku, kW 30–60 40–85 60–118 80–160 80–160
Tepelný výkon plynového hořáku, kW 30–60 35–85 52–103 60–170 60–170
Tepelný výkon teplovodního ohřívače (při 90/70 °C), kW 60 84 91 120 148
Příkon elektrického ohřívače, kW 18–54 18–54 23–69 30–90 40–120
Spotřeba nafty**, kg/h 2,5–5,1 3,4–7,2 5,1–10 7–13 7–13
Spotřeba zemního plynu**, Nm³/h 3,7–7,4 6,4–12,7 6,4–12,7 6,4–18 6,4–18
Max. průtok topné vody ohřívačem (při 90/70 °C), m³/h 2 3 5 7 10
Vodní filtrace
Průtok vody, l/min 300 300 330 600 660
Celkový objem vody v systému, l 400 400 500 800 1 000
Příkon vodního čerpadla, kW 0,75
Elektrická energie
Celkový příkon (bez elektrického ohřívače), kW 7,7 9,7 12,2 16,4 20,5
Napájení 3 fáze, 380 V, 50 Hz

* Parametry jsou uvedeny pro základní konfiguraci.
** Spotřeba paliva závisí na venkovní teplotě vzduchu.

p80312 154437
