Pro společnost Gench Ukrajina, LLC realizovala společnost TWEKO projekt výroby odsávací skříně řady AS Hydro s vodní clonou. Celkový rozměr skříně činí 2 530 mm. Zařízení je doplněno systémem vzduchovodů a třístupňovým systémem čištění vzduchu, který kombinuje dva stupně vodní filtrace a jeden stupeň suché filtrace.
O klientovi
Gench Ukrajina, LLC je oficiálním zástupcem tureckého výrobce Kayalar Kimya na Ukrajině. Společnost se specializuje na dodávky vysoce kvalitních nátěrových hmot pro dřevozpracující, nábytkářský a průmyslový sektor a zároveň poskytuje technickou podporu zákazníkům v souladu se standardy výrobce.
Realizované řešení

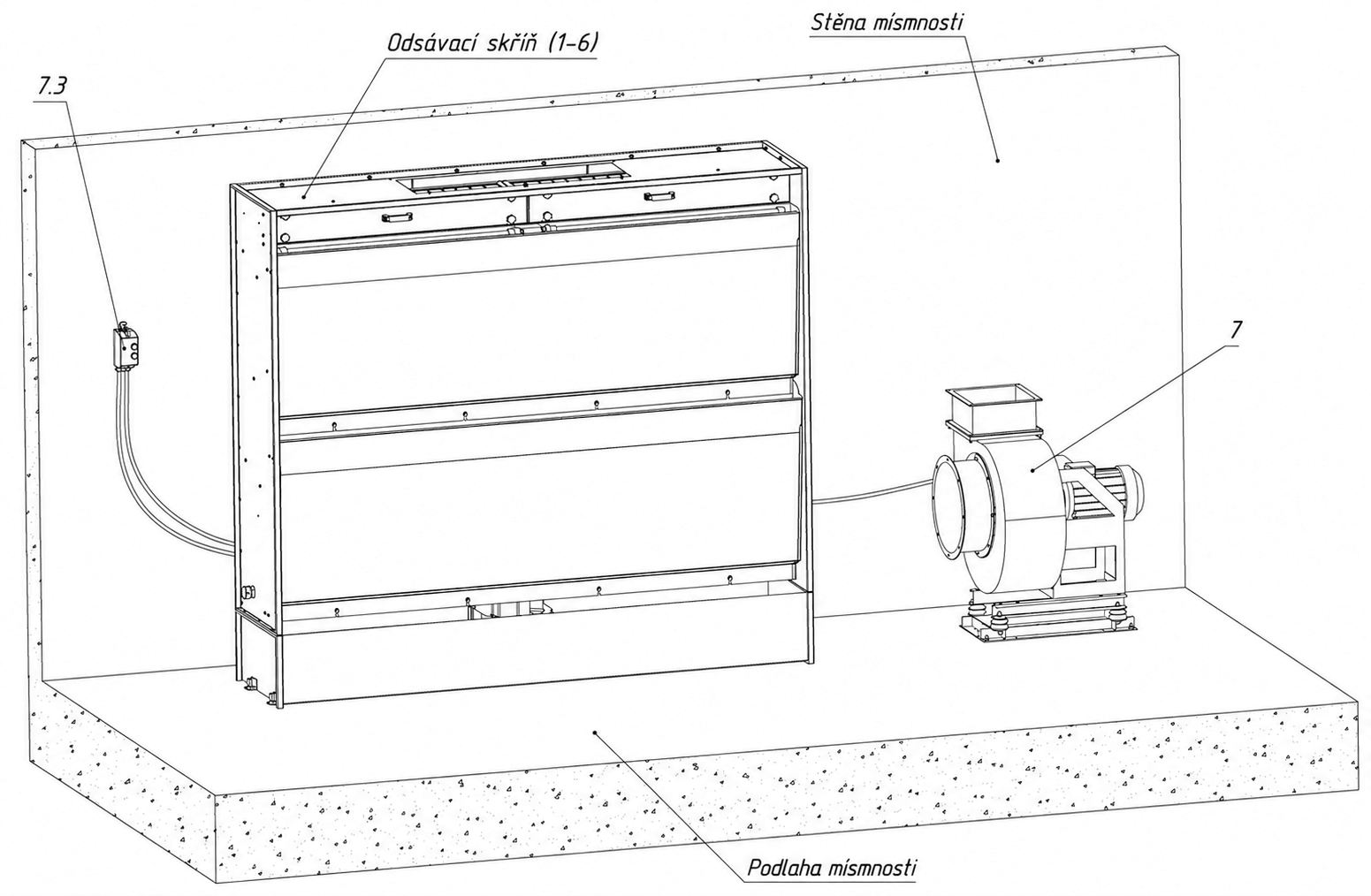

Společnost TWEKO vyrobila odsávací skříň řady AS Hydro s vodní clonou pro společnost Gench Ukrajina, LLC. Součástí projektu byl také odsávací systém se vzduchovody. Celkový rozměr skříně činí 2 530 mm a její hmotnost je 340 kg (bez vody). Zařízení je určeno pro lakovací práce a bylo přizpůsobeno podmínkám konkrétního pracoviště.
Pro čištění vzduchu je použita třístupňová filtrační soustava, která se skládá ze dvou stupňů vodní filtrace a jednoho stupně suché filtrace. Vodní clona zajišťuje první dva stupně vodní filtrace — vodní stěnu a rozstřik vody tryskami — a účinně zachycuje převážnou část přestřiku barvy. Vzduch následně prochází suchým sklolaminátovým filtrem PaintStop, který zajišťuje konečnou filtraci před odvodem vzduchu do atmosféry.
Zařízení je vybaveno ventilační jednotkou typu VC č. 14-46. Jednotka využívá ventilátor č. 4 v nevýbušném provedení s motorem AIR 112 MV6 o výkonu 4 kW a 1 000 ot/min.
Technické parametry
| Celkové rozměry | |
|---|---|
| Celkový rozměr | 2 530 mm |
| Hmotnost (bez vody) | 340 kg |
| Rychlost vzduchu v pracovní zóně | 0,25–0,40 m/s |
| Filtrace | |
| Typ filtrace | Třístupňová: 2 vodní stupně + 1 suchý stupeň |
| Průřez vodní clony | 2,5 × 1,9 m |
| Počet trysek | 5 ks |
| Objem cirkulující vody | 350 l |
| Plocha filtru PaintStop | 0,88 m² |
| Hlavní komponenty | |
| Model čerpadla | Pedrolo D8 |
| Výkon čerpadla | 0,55 kW |
| Typ ventilační jednotky | VC č. 14-46 |
| Ventilátor | č. 4, v nevýbušném provedení |
| Motor | AIR 112 MV6, 4 kW / 1 000 ot/min |
Realizované řešení umožnilo vybavit pracoviště společnosti Gench Ukrajina, LLC odsávacím zařízením přizpůsobeným podmínkám lakovacích prací. Kombinace vodní clony, dvou stupňů vodní filtrace a jednoho stupně suché filtrace zajišťuje komplexní čištění vzduchu od přestřiku barvy a přispívá k modernizaci vybavení lakovny.
