Tým společnosti TWEKO realizoval projekt výroby odsávací lakovací skříně řady ASS Cabin pro LLC „AVTO-RYTET-TSENTR“, která působí v automobilovém odvětví a specializuje se na údržbu a opravy vozidel. Zařízení kombinuje kompaktní rozměry, dvoustupňový systém suché filtrace a ventilační jednotku s průtokem vzduchu až 2 690 m³/h. Rychlost vzduchu v pracovní zóně je 0,25–0,4 m/s, což zajišťuje účinnou filtraci vzduchu při lakovacích pracích.
Řešení od společnosti TWEKO
Pro LLC „AVTO-RYTET-TSENTR“ vyrobila a dodala společnost TWEKO nejkompaktnější odsávací lakovací skříň řady ASS Cabin, model ASS-Cab-0.5M, vybavenou dvoustupňovým systémem suché filtrace. Zařízení je určeno k nanášení nátěrových hmot na díly a sestavy. Aerosol nátěrové hmoty je ze vzduchu odstraňován při postupném průchodu dvěma stupni suchých filtrů.

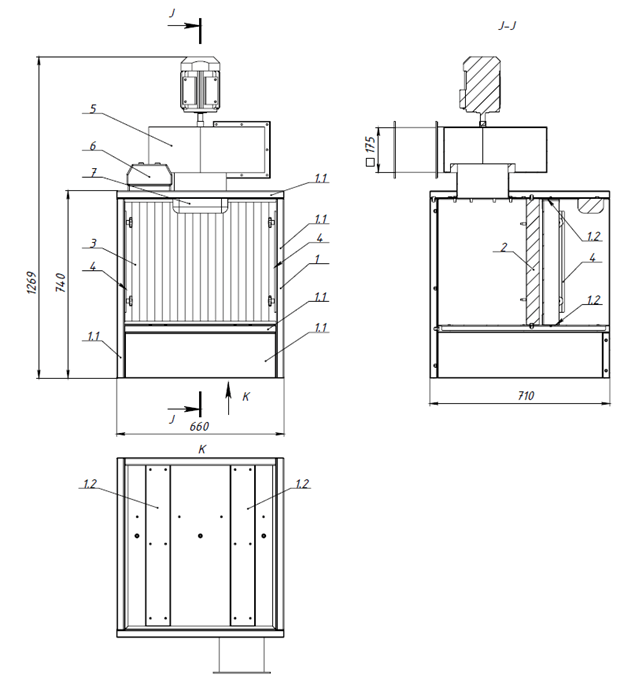

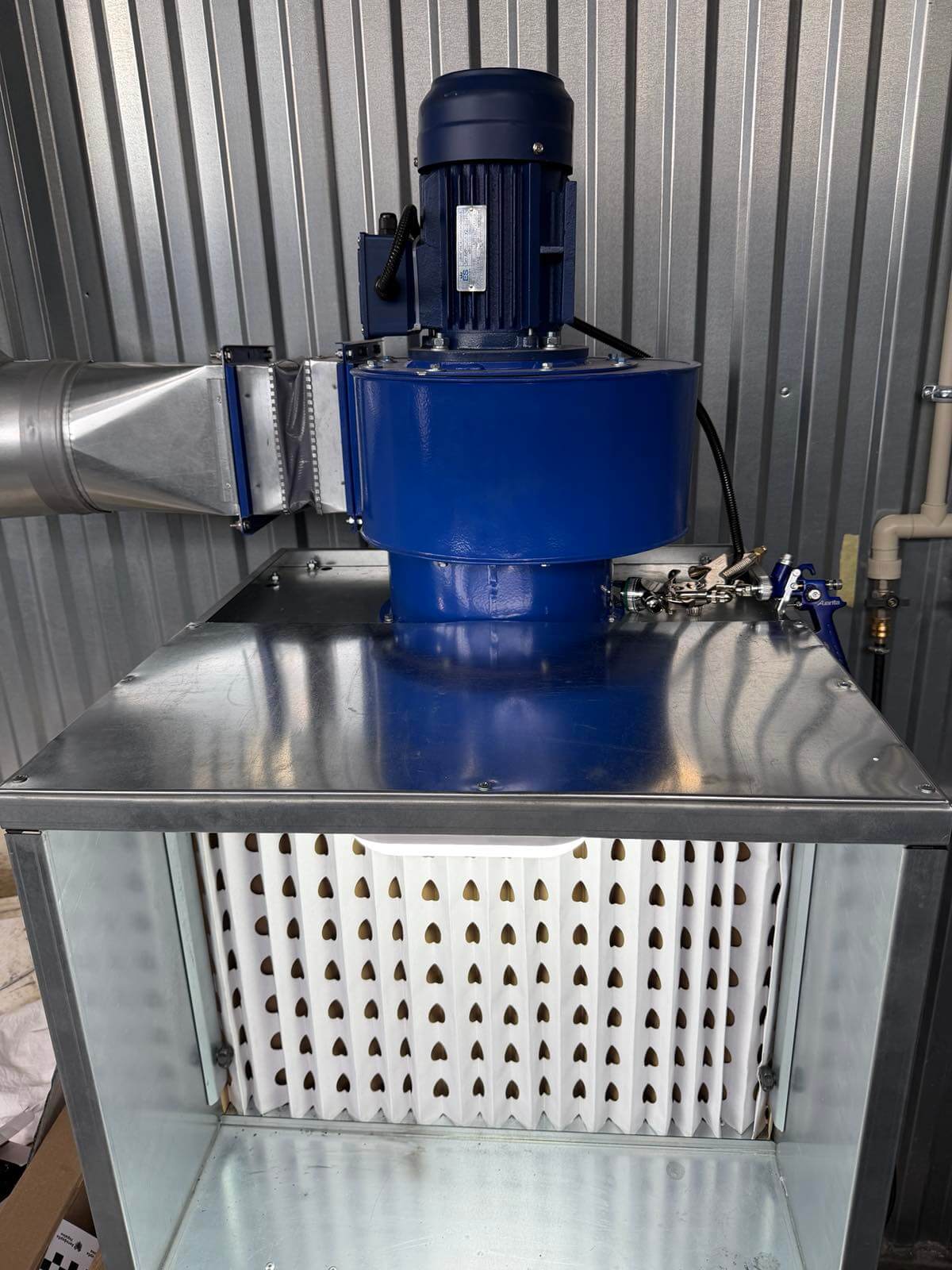

Skříň má celkové rozměry 660 × 740 × 710 mm, díky čemuž je vhodná pro použití v omezeném výrobním prostoru. Konstrukce zahrnuje pracovní zónu o rozměrech 600 × 500 mm, ventilační jednotku o výkonu 1,1 kW s maximálním průtokem vzduchu 2 690 m³/h, ovládací panel a dvoustupňový systém suché filtrace. Rychlost vzduchu v pracovní zóně je 0,25–0,4 m/s. Ventilační jednotka pracuje při napětí 380 V a dosahuje maximálního tlaku 490 Pa.

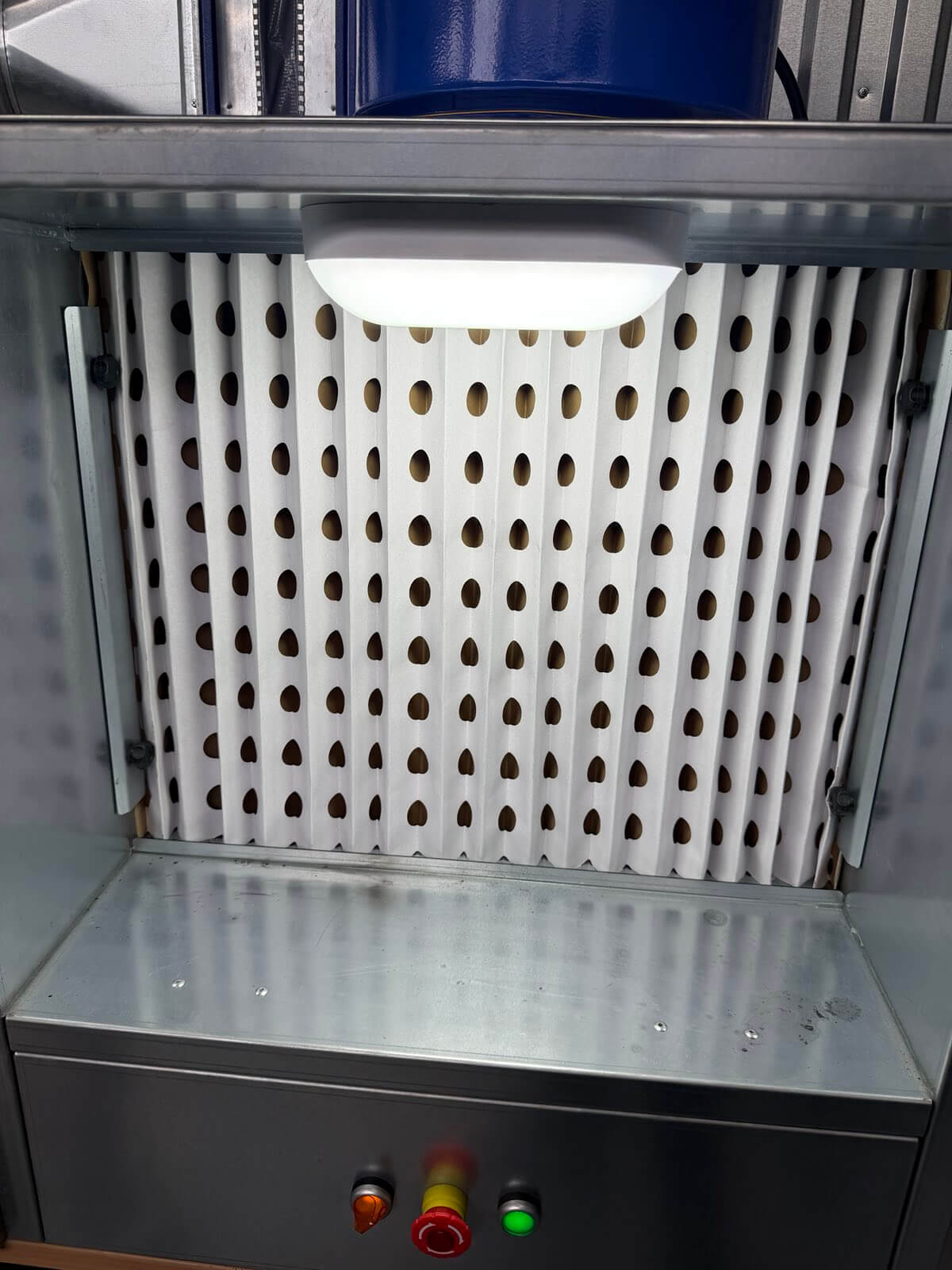

V průběhu realizace projektu byla konstrukce upravena podle řešení odsouhlaseného se zákazníkem — ovládací prvky byly přesunuty na spodní panel. Tato úprava byla zohledněna již ve fázi návrhu a výroby.
Technické specifikace
| Celkové rozměry skříně (Š × V × H) | |
|---|---|
| Rozměry skříně | 660 × 740 × 710 mm |
| Rozměry pracovní zóny | 600 × 500 mm |
| Hmotnost | 110 kg |
| Filtrace | |
| Typ filtrace | Suchá, dvoustupňová |
| První stupeň | Kartonový labyrintový filtr, plocha 0,3 m², zachycovací kapacita ≈ 5–20 kg/m²* |
| Druhý stupeň | Skleněnovláknitý filtr, plocha 0,3 m², zachycovací kapacita ≈ 3,5 kg/m²* |
| Ventilační jednotka | |
| Typ ventilátoru | Odstředivý, středního tlaku |
| Výkon | 1,1 kW |
| Napětí | 380 V |
| Maximální průtok vzduchu | 2 690 m³/h |
| Maximální tlak | 490 Pa |
| Rychlost vzduchu v pracovní zóně | 0,25–0,4 m/s |
| Požadavky | |
| Napájení | 3 fáze / 380 V / 50 Hz |
| Požadavky na základ | Odchylka rovinnosti podlahy nejvýše ±5 mm |
* Zachycovací kapacita filtrů závisí na typu nátěrové hmoty.
Výsledkem je kompaktní řešení pro lakování dílů a sestav, které kombinuje malé celkové rozměry, dvoustupňovou suchou filtraci a ventilační jednotku s průtokem vzduchu až 2 690 m³/h. Tato konstrukce je vhodná pro firmy, které potřebují zařízení pro lakování menších výrobků bez instalace rozměrné lakovací kabiny.
