Společnost TWEKO navrhla a realizovala průmyslovou lakovnu pro lakování rybářských nástrah na bázi lakovacího boxu s vodní filtrací série FPH. Součástí komplexu je lakovací pracoviště vybavené odsávací kabinou s vodní stěnou série AS Hydro (ASH-1,35) s pracovní zónou 1000 × 1000 × 500 mm, třístupňovým systémem filtrace vzduchu (2 vodní stupně a 1 stupeň suché filtrace), přívodně-odvodní ventilací s výkonem až 8 000 m³/h se stropním přívodem filtrovaného vzduchu a centrálním řízením s frekvenční regulací proudění vzduchu. Rychlost vzduchu v pracovní zóně činí 0,25–0,4 m/s, což zajišťuje stabilní podmínky pro lakovací operace.
O klientovi
Společnost LLC «FISHUP» (FishUp) je ukrajinský výrobce rotačních nástrah pro sportní a rekreační rybolov s vlastním cyklem vývoje a výroby. Společnost se specializuje na výrobu měkkých plastových nástrah, které procházejí procesem průmyslového lakování, přelakování a kontroly kvality.
Po přestěhování výroby do nových prostor se společnost obrátila na TWEKO s požadavkem na vybavení průmyslové lakovny.
Cíle projektu
V rámci projektu bylo nutné splnit následující úkoly:
- zřídit samostatnou průmyslovou lakovnu na bázi stávající výrobní haly;
- zajistit přívod čištěného a filtrovaného vzduchu stropním systémem;
- vytvořit lakovací pracoviště umožňující současnou práci více operátorů;
- umožnit lakování nad vodní clonou pro minimalizaci odrazu barvy a vzniku přestřiku;
- zajistit možnost provádění lakování a opakovaného lakování výrobků ve zavěšeném stavu;
- zajistit komfortní a bezpečné pracovní podmínky s minimální úrovní hluku ventilačního systému.
Navrhované řešení

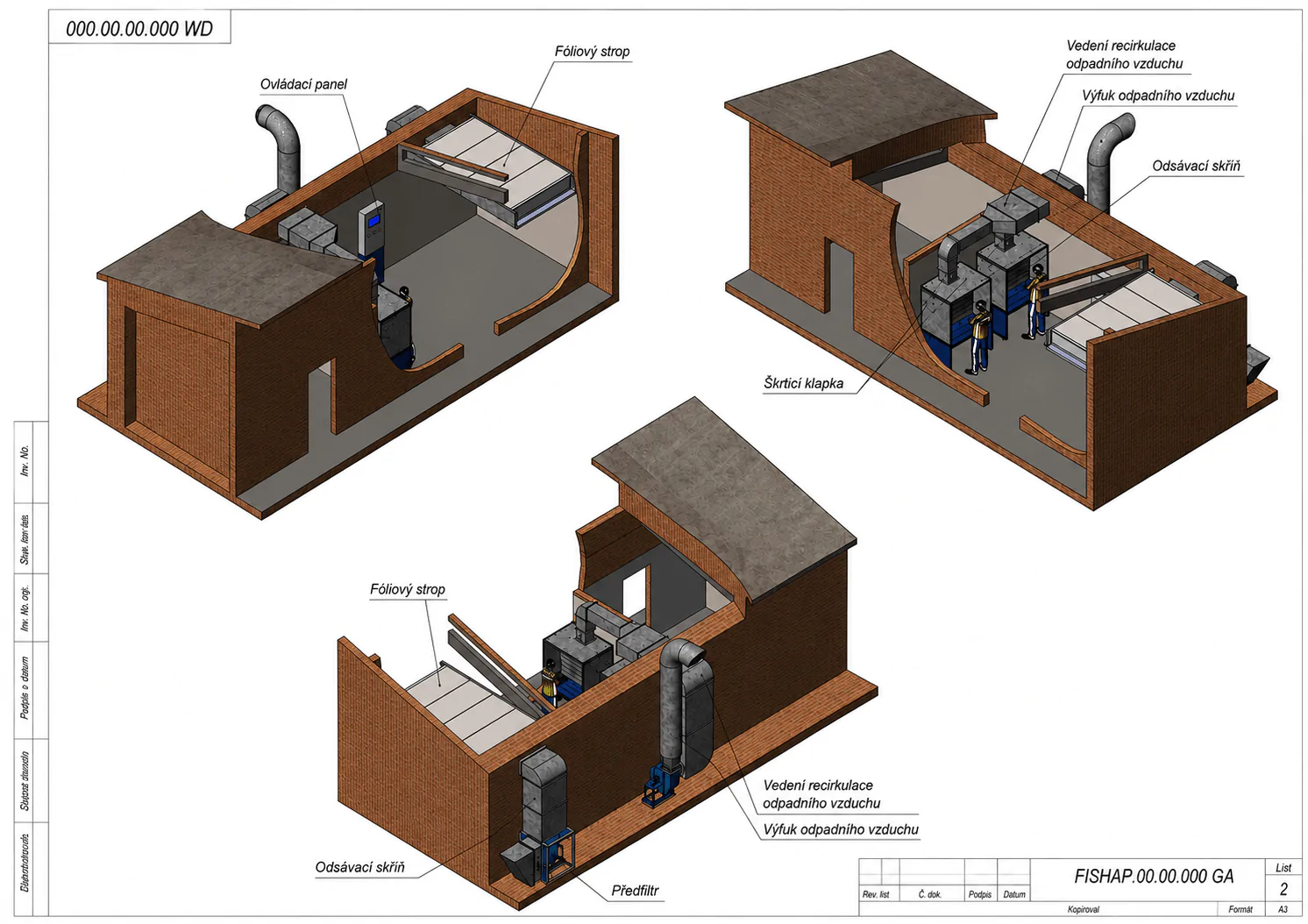

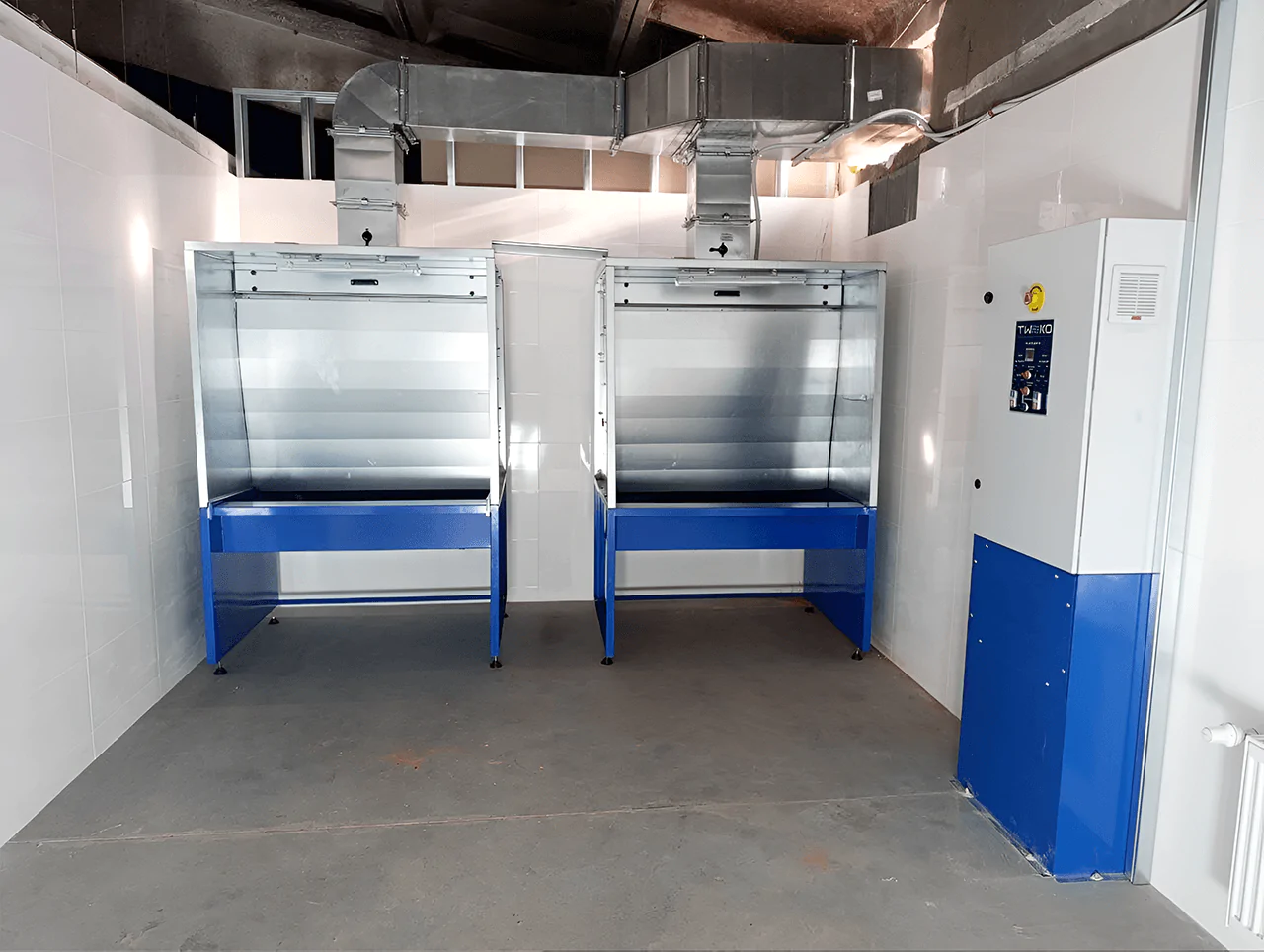

V souladu s požadavky zákazníka společnost TWEKO navrhla průmyslovou lakovnu vybavenou lakovacím boxem FPH a odsávací kabinou s vodní stěnou AS Hydro, integrovanou do centrálního přívodně-odvodního ventilačního systému s centrálním řízením. Pracoviště má pracovní zónu 1000 × 1000 × 500 mm, je vybaveno otočným stolem o rozměrech 450 × 450 mm a zajišťuje rychlost proudění vzduchu 0,25–0,4 m/s, což odpovídá požadavkům na průmyslové lakování.
Pro filtraci vzduchu je použit třístupňový filtrační systém, který kombinuje vodní clonu o ploše 0,95 m² s cirkulací přibližně 250 l vody, systém vodního postřiku se dvěma tryskami a filtrační kazetu se skelným vláknem PaintStop o ploše 0,4 m² s kapacitou zachycení barvy až 3,5 kg/m² (v závislosti na typu nátěrové hmoty). Tato konfigurace zajišťuje efektivní zachycení částic nátěrových hmot a minimalizuje vznik přestřiku v pracovním prostoru.
Součástí komplexu jsou také přívodní a odvodní ventilační jednotky, stropní systém přívodu filtrovaného vzduchu, systém cirkulace vody s čerpadly o maximálním průtoku až 7000 l/h, soustava vzduchotechnických potrubí, LED osvětlení IP66, řídicí panel s automatizačními prvky, frekvenčními měniči pro plynulou regulaci proudění vzduchu, termoregulátorem, měřičem provozních hodin a ručně ovládanými vzduchovými klapkami. Napájení komplexu je zajištěno z rozvodné sítě 3×380 V / 50 Hz.
![fishap-4[1]](https://t-weko.com/wp-content/uploads/sites/18/2026/05/fishap-41.jpg)
![fishap-5[1]](https://t-weko.com/wp-content/uploads/sites/18/2026/05/fishap-51.jpg)
Technické parametry komplexu
| Celkové rozměry | |
|---|---|
| Rozměry odsávací kabiny (Š × V × H) | 1,08 × 2,34 × 1,00 m |
| Rozměry pracovní zóny (Š × V × H) | 1,00 × 1,00 × 0,50 m |
| Rozměr otočného stolu | 0,45 × 0,45 m |
| Hmotnost (bez vody) | 240 kg |
| Rychlost proudění vzduchu v pracovní zóně | 0,25–0,40 m/s |
| Filtrace | |
| Počet stupňů filtrace | 3 stupně (2 vodní + 1 stupeň suché filtrace) |
| První stupeň | Vodní clona, plocha 0,95 m², objem cirkulující vody ≈250 l |
| Druhý stupeň | Systém vodního postřiku (2 trysky) |
| Třetí stupeň | Filtr ze skelných vláken, plocha 0,4 m², kapacita zachycení barvy ≈3,5 kg/m²* |
| Osvětlení | |
| Typ svítidla | LED, IP66 |
| Výkon svítidla | 18 W |
| Počet svítidel | 1 ks. |
| Systém cirkulace vody | |
| Maximální průtok | 7000 l/h |
| Maximální výtlak | 7 m |
| Maximální velikost částic | 5 mm |
| Elektrické napájení | |
| Napájení komplexu | 3 fáze / 380 V / 50 Hz |
| Požadavky na základy | Rozdíl úrovně podlahy maximálně ±5 mm |
