V červnu 2026 tým TWEKO navrhl a vyrobil kompaktní odsávací lakovací kabinu řady ASS Cabin, model ASS-Cabin-1, pro ukrajinskou výzkumně-výrobní společnost. Řešení je vybaveno dvoustupňovým systémem suché filtrace, ventilační jednotkou se vzduchovým výkonem až 2200 m³/h a pracovní zónou 1000 × 900 mm, což zajišťuje bezpečné a pohodlné lakování.
Řešení společnosti TWEKO

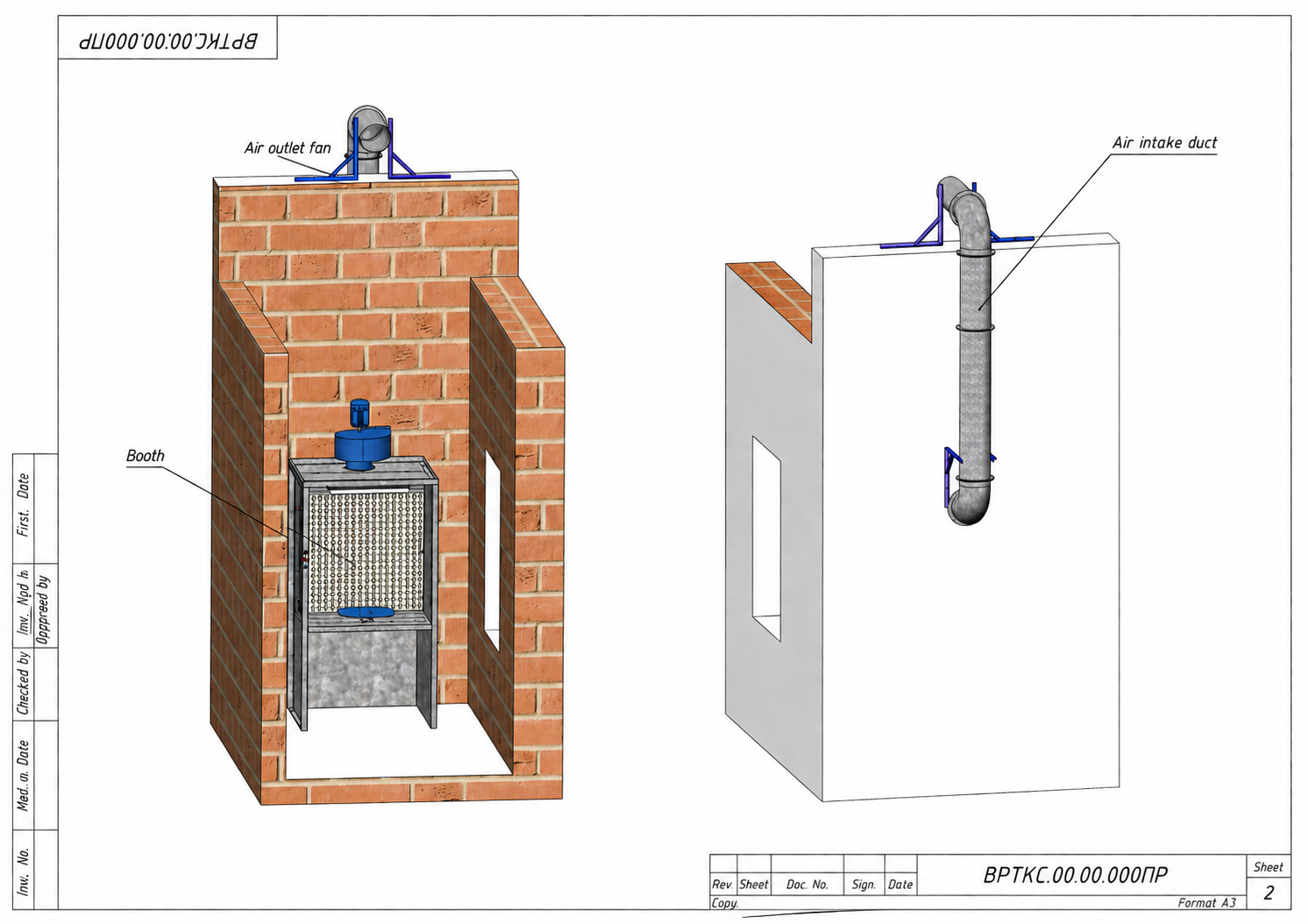

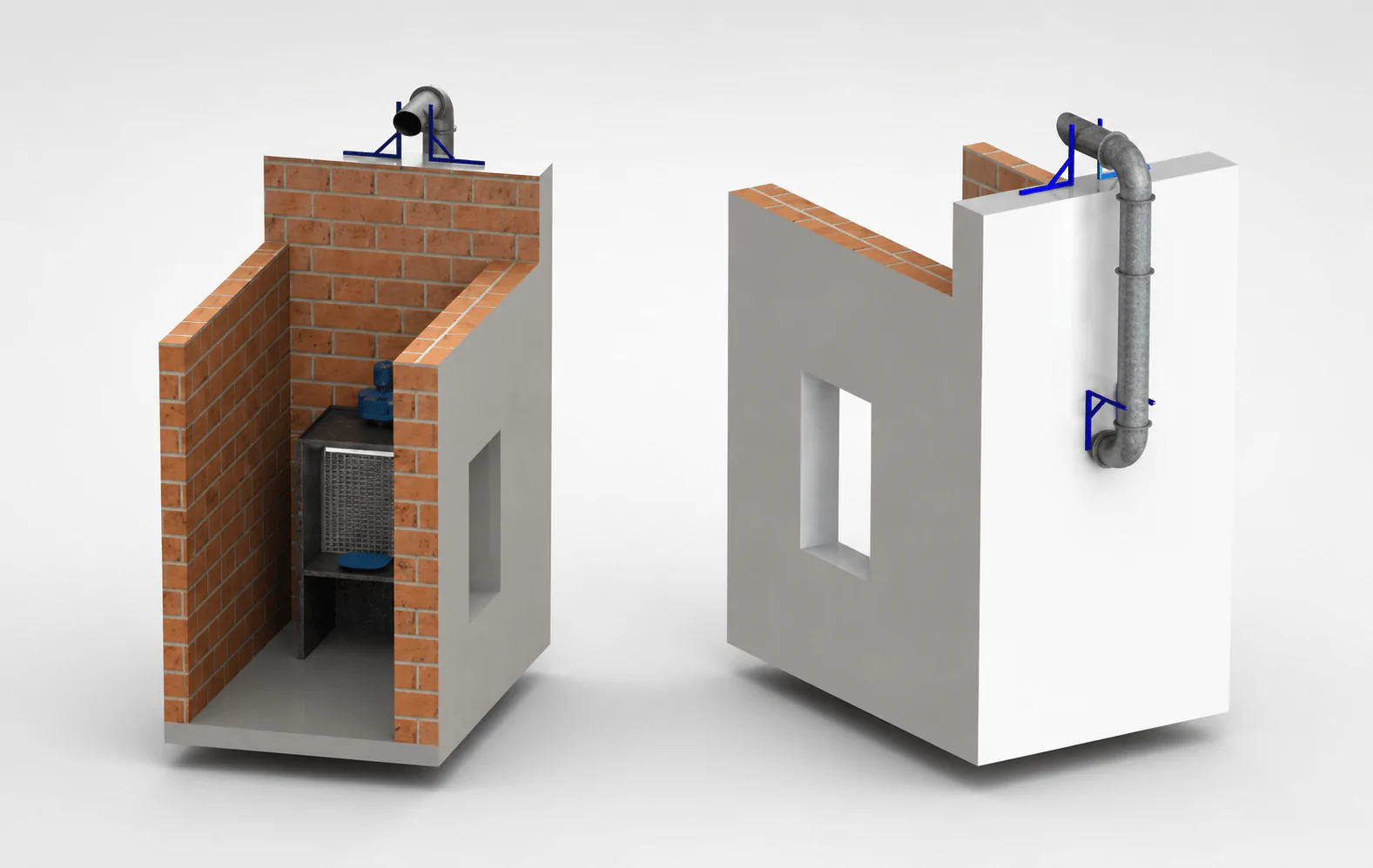

Pro realizaci projektu tým TWEKO navrhl a vyrobil kompaktní odsávací lakovací kabinu se suchou filtrací řady ASS CABIN (ASS-CABIN-1), určenou pro nanášení tekutých nátěrů na malé komponenty. Konstrukce zajišťuje lokální odsávání lakovací mlhy přímo z lakovací zóny.
Kabina je vybavena dvoustupňovým systémem suché filtrace vzduchu, který sestává z kartonového labyrintového filtru pro primární filtraci a filtru ze skelných vláken Paintstop pro jemnou filtraci. Proud vzduchu zajišťuje středotlaký odstředivý ventilátor o vzduchovém výkonu 470–2200 m³/h, který vytváří rychlost proudění vzduchu v pracovní zóně 0,25–0,4 m/s. To umožňuje efektivní zachytávání přebytečného nátěrového materiálu a čištění odpadního vzduchu před jeho odvodem do atmosféry.
Kabina má celkové rozměry 1100 × 2410 × 1000 mm a pracovní zónu o šířce 1000 mm a výšce 900 mm, což je ideální pro lakování malých dílů. Pro pohodlí obsluhy je k dispozici otočný stůl o rozměrech 450 × 450 mm a LED osvětlení s krytím IP66. Ventilační systém udržuje rychlost vzduchu v pracovní zóně 0,25–0,4 m/s, což zajišťuje stabilní a efektivní provoz kabiny.
![2-1[1]](https://t-weko.com/wp-content/uploads/sites/18/2026/07/2-11.jpg)
Technické parametry
| Celkové rozměry | |
|---|---|
| Rozměry odsávací kabiny (Š × V × H) | 1100 × 2410 × 1000 mm |
| Rozměry pracovní zóny (Š × V) | 1000 × 900 mm |
| Rozměr otočného stolu | 450 × 450 mm |
| Hmotnost | 145 kg |
| Filtrace | |
| Typ filtrace | Suchá, dvoustupňová |
| První stupeň | Kartonový labyrintový filtr, plocha 1 m², záchytná kapacita ≈12 kg/m²* |
| Druhý stupeň | Filtr ze skelných vláken Paintstop, plocha 1 m², záchytná kapacita ≈3,5 kg/m²* |
| Ventilační jednotka | |
| Typ ventilátoru | Středotlaký odstředivý ventilátor |
| Vzduchový výkon | 470–2200 m³/h |
| Rychlost vzduchu v pracovní zóně | 0,25–0,4 m/s |
| Osvětlení | |
| Typ svítidla | LED, IP66 |
| Příkon svítidla | 18 W |
| Počet svítidel | 1 ks |
| Požadavky | |
| Napájení | 3 fáze / 380 V / 50 Hz |
| Požadavky na podlahu | Maximální nerovnost podlahy: ±5 mm |
* Záchytná kapacita filtru závisí na typu nátěrového materiálu.
Při výběru lakovacího zařízení je důležité zohlednit nejen požadovaný výkon, ale také specifika technologického procesu. V tomto projektu se kompaktní odsávací lakovací kabina ASS-Cabin-1 ukázala jako optimální řešení, které kombinuje efektivní filtraci vzduchu, pohodlí obsluhy a minimální nároky na výrobní prostor.
