Pro modernizaci stávající stříkací kabiny a vybavení lakovny společnost TWEKO navrhla a vyrobila odsávací skříň řady ASS Compact. Skříň je vybavena dvoustupňovou suchou filtrační soustavou a ventilační jednotkou s průtokem vzduchu až 6 500 m³/h. To zajišťuje rychlost vzduchu 0,25–0,4 m/s v pracovní zóně a účinné odstraňování přestřiku barvy. Díky individuálnímu návrhu byla nová odsávací soustava integrována do stávající kabiny bez jakýchkoli konstrukčních změn.
Zadání projektu
Společnost TWEKO měla za úkol modernizovat stávající stříkací kabinu zákazníka výměnou odsávací skříně za účinnější systém pro odstraňování přestřiku barvy. Nové zařízení bylo nutné integrovat do stávajícího výrobního prostoru bez rekonstrukce kabiny, s ohledem na stávající prostorová omezení a s možností samostatné montáže zákazníkem.
![fopf-3[1]](https://t-weko.com/wp-content/uploads/sites/18/2026/08/fopf-31.jpg)
![fopf-4[1]](https://t-weko.com/wp-content/uploads/sites/18/2026/08/fopf-41.jpg)
Navržené řešení

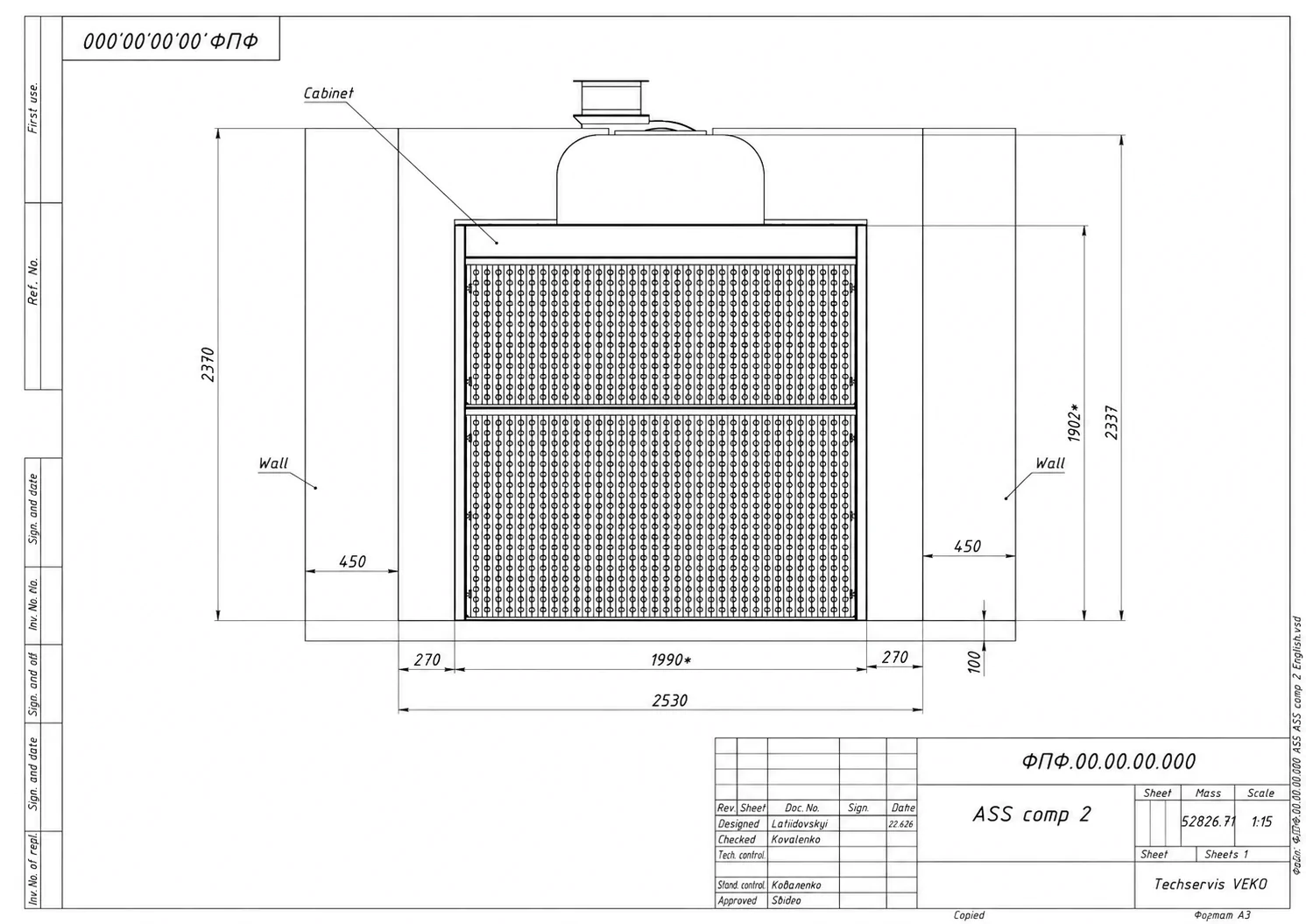

Pro splnění tohoto zadání specialisté společnosti TWEKO vyvinuli individuální řešení na bázi odsávací skříně ASS Compact, upravené pro stávající stříkací kabinu zákazníka. Skříň s vnějšími rozměry 1990 × 2096 × 602 mm a pracovní zónou 1890 × 1946 mm je určena pro efektivní lakování kompaktních a středně velkých dílů.
Pro zachycení přestřiku barvy je skříň vybavena dvoustupňovou suchou filtrační soustavou tvořenou labyrintovým kartonovým filtrem a sklolaminátovým filtrem. Požadovaný průtok vzduchu zajišťuje odstředivá ventilační jednotka s průtokem vzduchu až 6 500 m³/h, která zaručuje předepsanou rychlost vzduchu v pracovní zóně 0,25–0,4 m/s.Konstrukce skříně byla navržena a vyrobena v modulárním provedení, což umožnilo zákazníkovi samostatně sestavit a namontovat zařízení přímo na místě. To umožnilo rychlé uvedení do provozu a minimalizaci dodatečných nákladů na montáž.
Technické parametry
| Vnější rozměry | |
|---|---|
| Rozměry odsávací skříně (Š × V × H) | 1990 × 2096 × 602 mm |
| Rozměry pracovní zóny (Š × V) | 1890 × 1946 mm |
| Hmotnost | 300 kg |
| Filtrace | |
| Typ filtrace | Suchá, dvoustupňová |
| První stupeň | Kartonový labyrintový filtr, plocha 3,8 m², zachycovací kapacita 5–20 kg/m²* |
| Druhý stupeň | Sklolaminátový filtr, plocha 3,7 m², zachycovací kapacita ≈3,5 kg/m²* |
| Ventilační jednotka | |
| Typ ventilátoru | Odstředivý, středotlaký |
| Model ventilátoru | VC 14-46 č. 4 |
| Výkon | 3 kW |
| Průtok vzduchu | až 6 500 m³/h |
| Rychlost vzduchu v pracovní zóně | 0,25–0,4 m/s |
| Požadavky | |
| Napájení | 3 fáze / 380 V / 50 Hz |
* Zachycovací kapacita závisí na typu nátěrového materiálu.
Modernizace stávající stříkací kabiny pomocí odsávací skříně ASS Compact výrazně zvýšila účinnost odstraňování přestřiku barvy bez nutnosti rekonstrukce výrobního prostoru. Individuálně navržené řešení zajistilo rychlé uvedení zařízení do provozu a komfortní pracovní podmínky při průmyslovém lakování.
Hledáte řešení pro modernizaci stříkací kabiny nebo vybavení lakovny?
Specialisté společnosti TWEKO vyberou optimální konfiguraci zařízení, zpracují projekt modernizace a dodají řešení, které se bezproblémově integruje do vašeho výrobního procesu.
