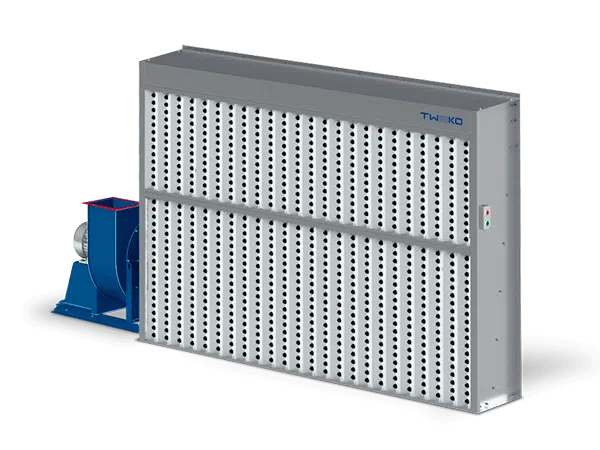

Odsávací stěna se suchou filtrací Aspiration System Dry Compact
Na objednávku
Řada Aspiration System Dry Compact zahrnuje odsávací stěny se suchou filtrací určené pro odsávání lakovací mlhy při nanášení nátěrových hmot na výrobky ze dřeva, kovu, plastu a dalších materiálů. Odsávací stěnu lze instalovat v lakovacím pracovišti nebo zabudovat do lakovací kabiny. Více stěn lze propojit do společné odsávací linky pro lakování dlouhých a velkorozměrných výrobků.
Dvoustupňová suchá filtrace, účinnost ≥95 %Zabudování do místnosti nebo kabinySpojení stěn do linkyNejiskřivá ventilační jednotkaOvládací panel v dodávce
Odsávací stěny řady Aspiration System Dry Compact jsou lakovací pracoviště s dvoustupňovou suchou filtrací, určená pro přípravu povrchu a nanášení nátěrových hmot na výrobky ze dřeva, kovu, plastu a dalších materiálů. Odsávání znečištěného vzduchu pomáhá vytvářet čistší a bezpečnější pracovní prostředí pro obsluhu. Klíčovou vlastností řady je kompaktní a modulární konstrukce: stěna zabírá minimum plochy, lze ji zabudovat do lakovací kabiny nebo stěny místnosti a více stěn lze propojit do společné odsávací linky se synchronizovaným provozem.
Truhlářské a rámařské dílnyKovovýrobaLehký průmysl
Jak odsávací stěna funguje
Ventilační jednotka nasává znečištěný vzduch spolu s přestřiky nátěrové hmoty z prostoru před stěnou. Lakýrník umístí výrobek na podstavec v určité vzdálenosti od čela stěny. Přestřiky, které nedopadnou na výrobek, jsou zachyceny proudem vzduchu a procházejí dvoustupňovou suchou filtrací. Vyčištěný vzduch je následně odváděn vzduchovody ven, což pomáhá udržovat čisté pracovní prostředí lakýrníka.
2–5šířka odsávací zóny, m
6 500–16 000průtok vzduchu, m³/h
0,25–0,4rychlost vzduchu 500 mm od filtrů, m/s
≥95účinnost filtrace, %
Dvoustupňová suchá filtrace lakovací mlhy
Lakovací zónaKartonový labyrintový filtrFiltr PaintStop ze skelných vlákenVentilační jednotkaOdtahové vzduchovody
Prvním stupněm je kartonový labyrintový filtr, který zachytí většinu částic nátěrových hmot. Jeho jímavost závisí na materiálu: u běžné barvy 8–12 kg/m², u barev na bázi zinku a polyesterů 15–20 kg/m², u polyuretanů používaných při zpracování dřeva 4–6 kg/m². Druhým stupněm je filtr typu PaintStop ze skelných vláken ve vyjímatelných kazetách s jímavostí přibližně 3,5 kg/m². Společně zajišťují účinnost filtrace přes 95 % při třídě filtrace EU4.
Filtry se obvykle mění přibližně po 500 provozních hodinách v závislosti na intenzitě práce. Aby se zkrátily prostoje a udrželo stabilní proudění vzduchu v pracovní zóně, výrobce doporučuje měnit filtry obou stupňů současně.
Konstrukce
Skříň — panely z pozinkované oceli tloušťky 1,5 mm (tloušťka zinkového povlaku 8–40 µm), otevřené čelo s profily pro uchycení kartonového filtru; širší modely tvoří dva moduly.
Ventilační jednotka — středotlaký radiální ventilátor v nejiskřivém provedení s elektromotorem a pružnými vložkami na rámu s antivibračními podložkami; širší modely mají dvě jednotky.
Filtrace — kartonové labyrintové filtry s přítlačnými lištami a filtrační kazety s filtrem PaintStop ze skelných vláken v horní části stěny.
Ovládací panel Start/Stop, elektroinstalační sada a sada upevňovacích prvků.
Instalace
Stěna se instaluje ve vybavené místnosti, včetně prostor s přerušovaným vytápěním (klimatické provedení U3.1). Podlaha pod stěnou musí být rovná, s výškovým rozdílem nejvýše ±5 mm. Pro provoz je nutné instalovat vzduchovody, které propojí odsávací stěnu s ventilační jednotkou a zajistí odvod vzduchu ven. Odsávací stěny Aspiration System Dry Compact lze zabudovat do lakovací kabiny. Například v roce 2026 TWEKO navrhla a vyrobila stěnu pro modernizaci stávající lakovací kabiny v Rovenské oblasti: stěna byla zabudována bez zásahu do konstrukce kabiny a její rozebíratelné provedení umožnilo zákazníkovi provést montáž vlastními silami.
Odtahové vzduchovody, připojení napájení a uzemnění nejsou součástí dodávky ani montáže, ale mohou být provedeny na základě samostatné smlouvy.
Individuální konfigurace
Volitelně lze stěnu doplnit: sadou bočních záchytných panelů z pozinkované oceli, která zvětšuje odsávací zónu o 250 mm na výšku a o 500 mm na šířku a omezuje šíření přestřiků mimo stěnu; systémem plynulé regulace proudění vzduchu pomocí frekvenčního měniče (až 40% úspora elektrické energie, možnost napájení ze sítě 230 V); sadou vzduchovodů pro připojení ventilační jednotky, kterou lze umístit na stěnu vedle odsávací stěny nebo na podlahu vpravo či vlevo od ní. Skříň může být z ocelových panelů opatřených odolným práškovým lakem v libovolném odstínu.
Doba výroby — až 12 pracovních dní, v provedení do prostředí s nebezpečím výbuchu — až 40 pracovních dní. Záruční doba — 12 měsíců od uvedení do provozu. Životnost do první generální opravy — 3 roky, projektovaná životnost — 10 let.
Potřebujete odsávací stěnu pro svůj projekt?
Vybereme model a konfiguraci podle vašich výrobků a prostor.
Rozsah dodávky odsávacích stěn řady Aspiration System Dry Compact
Pro základní konfiguraci*
Komponenta
ASS-Comp-2
ASS-Comp-2,5
ASS-Comp-4
ASS-Comp-5
Konstrukce
Skříň z panelů z pozinkované oceli
1 ks
1 ks
2 ks
2 ks
Sada upevňovacích prvků
1 sada
Vzduchotechnika
Ventilační jednotka v nejiskřivém provedení
1 ks
1 ks
2 ks
2 ks
Elektromotor
1 ks
1 ks
2 ks
2 ks
Filtrace
Kartonový labyrintový filtr
2 ks
2 ks
4 ks
4 ks
Filtrační kazeta s filtrem PaintStop ze skelných vláken
2 ks
2 ks
4 ks
4 ks
Ovládání
Ovládací panel
1 ks
* Rozsah dodávky je uveden pro základní konfiguraci a může se lišit podle technického zadání zákazníka.
Technické parametry odsávacích stěn řady Aspiration System Dry Compact
Pro základní konfiguraci*
Parametr
ASS-Comp-2
ASS-Comp-2,5
ASS-Comp-4
ASS-Comp-5
Rozměry
Celkové rozměry (D׊×V), m
2 × 0,6 × 2,1
2,5 × 0,6 × 2,1
4 (2 + 2) × 0,6 × 2,1
5 (2,5 + 2,5) × 0,6 × 2,1
Rozměr odsávacího otvoru (Š×V), m
2 × 2
2,5 × 2
4 (2 + 2) × 2
5 (2,5 + 2,5) × 2
Účinná plocha filtrů, m²
3,8
4,8
7,6
9,6
Vzduchotechnika
Průtok vzduchu, m³/h
6 500
8 000
13 000
16 000
Rychlost vzduchu v pracovní zóně (500 mm od filtrů), m/s
0,25–0,4
Příkon elektromotorů, kW
3
4
2 × 3
2 × 4
Elektrická energie
Napájení
3 fáze, 380 V, 50 Hz
* Parametry jsou uvedeny pro základní konfiguraci.
