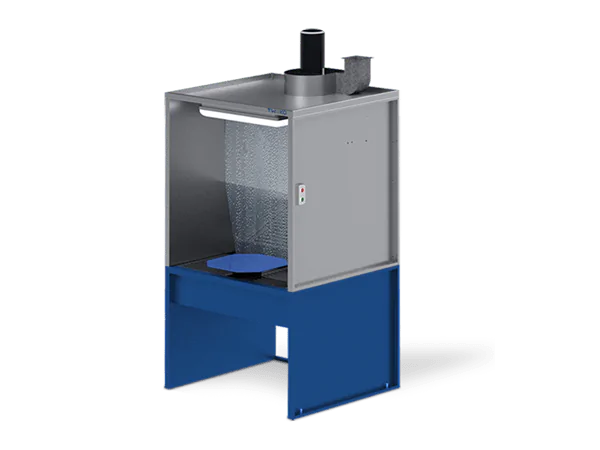

Odsávací box s vodní clonou: série AS Hydro (ASH-1)
Skladem
Aspiration System Hydro 1 je nejkompaktnější stříkací stěna s vodní clonou v řadě: třístupňová filtrace s vodní clonou a koncovým filtrem PaintStop, ruční otočný stolek 450 × 450 mm a LED svítidlo s krytím IP66 pro lakování drobných výrobků a dílů. Vodní clona zachytí až 90 % lakovacích přestřiků, takže koncový filtr je nutné měnit výrazně méně často než u systémů se suchou filtrací.
Třístupňová filtrace, účinnost ≥95 %Ruční otočný stolekMontáž bez stavebních pracíLED svítidlo s krytím IP66Nevýbušné provedení na přání
Aspiration System Hydro 1 je nejkompaktnější odsávací stěna s vodní clonou řady Aspiration System Hydro. Vytváří bezpečnější a komfortnější pracovní podmínky v lakovně při přípravě povrchu a nanášení nátěrových hmot na drobné výrobky a díly ze dřeva, kovu, plastu a dalších materiálů. Klíčovou vlastností je vodní filtrace: vodní clona zachytí až 90 % částic nátěrových hmot a lakovací mlhy, takže koncový filtr je nutné měnit výrazně méně často než u systémů se suchou filtrací, a otočný stolek umožňuje lakovat výrobek ze všech stran bez přemisťování.
Montáž nevyžaduje přípravné stavební práce: stačí připojit odtahové vzduchovody, takže stěnu lze rychle instalovat téměř v jakékoli místnosti.
Truhlářské a rámařské dílnyTónování a míchání barevLehký průmyslDrobné kovové výrobky
Jak odsávací stěna funguje
Lakýrník umístí výrobek na otočný stolek v pracovní zóně a ventilační jednotka vytváří v pracovní zóně proudění vzduchu o rychlosti 0,25–0,4 m/s. Vzduch s přestřiky prochází dvěma stupni vodní filtrace, kde se ve vodě zachytí až 90 % částic nátěrových hmot, poté filtrem PaintStop ze skelných vláken a vzduchovody je odváděn ven.
1 × 0,9rozměr vodní clony, m
až 2 210průtok vzduchu, m³/h
0,25–0,4rychlost vzduchu v pracovní zóně, m/s
250objem oběhové vody, l
Drenážní čerpadlo oběhového systému přivádí vodu z vany stěny na vodní clonu a trysky a voda recirkuluje v uzavřeném okruhu. Stolek o rozměru 0,45 × 0,45 m se otáčí o 360°, takže výrobek lze natočit potřebnou stranou, aniž by se ze stolku snímal.
Třístupňová filtrace
Pracovní zónaVodní clonaVodní tryskyFiltr PaintStop EU4Ventilační jednotka a odtah
Prvním stupněm je vodní clona 0,9 × 1 m: voda rovnoměrně stéká po přepadové desce a smývá lakovací přestřiky. Druhým je vodní sprcha ze dvou trysek, která sráží částice nátěrových hmot do vody. Třetím je filtr PaintStop ze skelných vláken třídy EU4, který zajišťuje finální filtraci. Společně dosahují tři stupně účinnosti filtrace nejméně 95 %.
Protože většinu přestřiků zachytí voda, je filtr PaintStop zatěžován výrazně méně než u systémů se suchou filtrací, což prodlužuje intervaly jeho výměny a snižuje náklady na údržbu. Plocha filtru ze skelných vláken je 0,41 m², jímavost přibližně 3,5 kg/m² podle typu nátěrové hmoty.
Pro jaké úlohy
Lakovny truhlářských dílen a nábytkáren, rámařských dílen, provozů lehkého průmyslu a dílen vyrábějících drobné kovové výrobky.
Pracoviště pro tónování a míchání barev pro koloristy.
Drobné výrobky a díly — zejména tam, kde je potřeba čisté pracovní prostředí a vysoká kvalita nátěru.
Intenzivní lakování — vodní filtrace zachytí výrazně větší množství nátěrových hmot než suché filtry, takže koncový filtr je nutné měnit méně často.
Konstrukce
Skříň — horní skříň z ocelového plechu tloušťky 1,5 mm se zinkovým povlakem 18–40 µm a práškově lakovaným krytem; vana, rošty a stolek z ocelového plechu tloušťky 2 mm.
Vodní filtrace — vodní clona s přepadovým blokem a přepadovou deskou, dvě trysky vodní sprchy a oběhový systém s drenážním čerpadlem 0,75 kW o průtoku 225 l/min.
Koncový filtr — filtrační kazeta s filtrem PaintStop ze skelných vláken třídy EU4 o ploše 0,41 m².
Ventilační jednotka — středotlaký radiální ventilátor s asynchronním elektromotorem o výkonu 0,75 kW, 1 500 ot/min; výstup 140 × 140 mm.
Otočný stolek 0,45 × 0,45 m na otočném ložisku 360° a držák stříkacích pistolí.
Osvětlení a ovládání — LED svítidlo 18 W s krytím IP66, ovládací panel, elektroinstalační sada a sada upevňovacích prvků.
Bezpečnost a instalace
Zařízení má povolení Státní služby práce Ukrajiny k použití na Ukrajině.
Na přání lze stěnu vyrobit v provedení do prostředí s nebezpečím výbuchu: ventilátor z různorodých kovů nebo hliníkový, elektromotor, ovládací panel a svítidlo v nevýbušném provedení.
Napájení — 3 fáze, 380 V, 50 Hz; s frekvenčním měničem lze stěnu připojit k síti 230 V.
Odtahové vzduchovody: celková délka k místu výfuku nejvýše 10 m, průřez nejméně 0,05 m².
Ovládací panel v provedení do prostředí s nebezpečím výbuchu vyžaduje přívod stlačeného vzduchu 1,5–2 bar, až 100 l/min.
Individuální konfigurace
Odsávací stěnu lze doplnit o:
Boční záchytné panely z pozinkované oceli — instalují se pod úhlem 45°, zvětšují odsávací zónu o 250 mm na výšku a o 500 mm na šířku a omezují šíření přestřiků mimo stěnu.
Aktivní vodní podlahu — přistavnou konstrukci 1 000 × 330 mm (šířka podle stěny) napojenou na vanu stěny: voda protéká pod podlahovými rošty a odvádí přebytky nátěrových hmot. Lze použít až tři sekce; instaluje se přídavné čerpadlo 2 kW, maximální zatížení roštů je 218 kg na plochu 200 × 200 mm.
Mini kabinu s mechanismem otáčení výrobku — umístěnou na horním panelu stěny, která umožňuje zavěšovat a otáčet výrobky přímo před odsávací zónou.
Otočný stůl s elektrickým pohonem.
Přepadovou desku z nerezové oceli místo pozinkované — voda stéká rovnoměrněji a deska má výrazně delší životnost.
Systém plynulé regulace proudění vzduchu pomocí frekvenčního měniče — až 40% úspora elektrické energie, udržení požadované rychlosti vzduchu při zanášení filtrů, možnost napájení ze sítě 230 V.
Sadu vzduchovodů pro připojení ventilační jednotky umístěné na stěně vedle odsávací stěny nebo na podlaze vpravo či vlevo od ní.
Provedení skříně — práškové lakování v libovolném odstínu RAL nebo nerezová ocel místo pozinkovaných panelů; z nerezové oceli lze vyrobit i vnitřní prvky skříně.
Doba výroby — až 12 pracovních dní, v provedení do prostředí s nebezpečím výbuchu — až 40 pracovních dní. Záruční doba — 12 měsíců.
Potřebujete odsávací stěnu pro svůj projekt?
Vybereme model a konfiguraci podle vašich výrobků a prostor.
Rozsah dodávky odsávací stěny Aspiration System Hydro 1
Pro základní konfiguraci*
Komponenta
Množství
Konstrukce
Vana
1 ks
Horní skříň (panely, vodítko, přepážka, konzola, přepadový blok, kryt)
1 ks
Přepadová deska
1 ks
Rošt
2 ks
Stolek s otočným ložiskem
1 ks
Držák stříkacích pistolí
1 ks
Sada upevňovacích prvků
1 sada
Vodní systém
Oběhový systém s drenážním čerpadlem
1 sada
Vzduchotechnika
Ventilační jednotka s elektromotorem 0,75 kW
1 ks
Filtrace
Filtrační kazeta s filtrem PaintStop ze skelných vláken
1 ks
Osvětlení, ovládání a dokumentace
LED svítidlo 18 W, IP66
1 ks
Ovládací panel
1 ks
Elektroinstalační sada
1 sada
Průvodní dokumentace
1 sada
* Rozsah dodávky je uveden pro základní konfiguraci a může se lišit podle technického zadání zákazníka.
Technické parametry odsávací stěny Aspiration System Hydro 1
Pro základní konfiguraci*
Parametr
Hodnota
Rozměry a hmotnost
Celkové rozměry (Š×V×H), m
1,08 × 2,38 × 1,05
Pracovní zóna (Š×V), m
1 × 0,9
Otočný stolek (D׊), m
0,45 × 0,45
Výstup ventilační jednotky, mm
140 × 140
Hmotnost bez vody / s vodou, kg
210 / 460
Filtrace
Systém filtrace
vodní dvoustupňová + suchá jednostupňová
Vodní clona (V׊), m
0,9 × 1
Trysky vodní sprchy, ks
2
Plocha filtru ze skelných vláken, m²
0,41
Objem oběhové vody, l
250
Vzduchotechnika
Průtok vzduchu, m³/h
850–2 210
Pracovní tlak ventilátoru, Pa
347–416
Rychlost vzduchu v pracovní zóně, m/s
0,25–0,4
Výkon elektromotoru ventilátoru, kW
0,75
Vodní čerpadlo
Výkon čerpadla, kW
0,75
Průtok čerpadla, l/min
225
Výtlačná výška čerpadla, m
10
Osvětlení
LED svítidlo 18 W, IP66, ks
1
Energie
Spotřeba elektrické energie, kW
1
Napájení
3 fáze, 380 V, 50 Hz
Stlačený vzduch (pro ovládací panel v provedení do prostředí s nebezpečím výbuchu)
1,5–2 bar, až 100 l/min
* Parametry jsou uvedeny pro základní konfiguraci.
