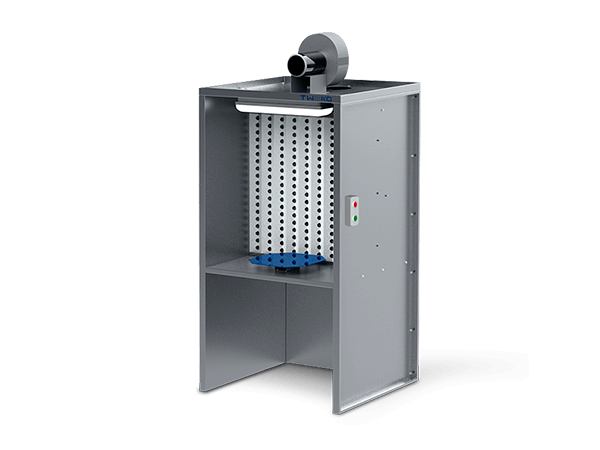

Aspiration System Dry Cabin 1 je nejkompaktnější stříkací stěna se suchou filtrací v řadě: dvoustupňová suchá filtrace, ochranná mini kabina, LED svítidlo s krytím IP66 a ruční otočný stolek pro lakování drobných a středně velkých výrobků ze dřeva, kovu a plastu. K instalaci stačí připojit odtahové vzduchovody a napájecí kabel.
| Typ produktu: | Odsávací skříň se suchou filtrací |
| Série: | ASS-Cabin |
| Sféra použití: | Pro výrobky ze dřeva, plastu a kovu |
| Typ filtrace: | Suchá, dvourůzňová |
Aspiration System Dry Cabin 1 je kompaktní stříkací stěna se suchou filtrací — nejmenší odsávací stěna řady Aspiration System Dry Cabin. Vytváří bezpečnější a komfortnější pracovní podmínky v lakovně při přípravě povrchu a nanášení nátěrových hmot na drobné a středně velké výrobky ze dřeva, kovu, plastu a dalších materiálů — všude tam, kde proces nevyžaduje plnohodnotnou lakovací kabinu. Ochranná mini kabina brání šíření lakovací mlhy do stran a otočný stolek umožňuje lakovat výrobek ze všech stran bez přemisťování.
Montáž nevyžaduje stavební práce: stačí připojit odtahové vzduchovody a napájecí kabel, takže stěnu lze rychle instalovat téměř v jakékoli místnosti.
Lakýrník umístí výrobek na otočný stolek v pracovní zóně a ventilační jednotka vytváří v lakovací zóně proudění vzduchu. Přestřiky, které nedopadnou na výrobek, jsou zachyceny proudem vzduchu a procházejí dvoustupňovou suchou filtrací. Vyčištěný vzduch je následně odváděn přes ventilační jednotku a vzduchovody ven.
Ochranné panely o hloubce 500 mm ohraničují pracovní zónu ze stran a shora a omezují šíření přestřiků mimo ni. Stolek o rozměru 0,45 × 0,45 m se otáčí kolem středové osy, takže výrobek lze natočit potřebnou stranou, aniž by se ze stolku snímal.
Prvním stupněm je kartonový labyrintový filtr, který zachytí většinu částic nátěrových hmot; jeho jímavost je přibližně 12 kg/m² podle typu nátěrové hmoty. Druhým stupněm je filtr typu PaintStop ze skelných vláken ve vyjímatelné kazetě s jímavostí přibližně 3,5 kg/m². Společně zajišťují účinnost filtrace nejméně 95 % při třídě filtrace EU4.
Plocha každého filtru je 1 m². Filtry se obvykle mění přibližně po 180 provozních hodinách v závislosti na intenzitě práce.
Odsávací stěnu lze doplnit o:
Doba výroby — až 12 pracovních dní, v provedení do prostředí s nebezpečím výbuchu — až 40 pracovních dní. Záruční doba — 12 měsíců. Životnost do první generální opravy — 3 roky, projektovaná životnost — 10 let.
Vybereme model a konfiguraci podle vašich výrobků a prostor.
Pro základní konfiguraci*
| Komponenta | Množství |
|---|---|
| Konstrukce | |
| Skříň z panelů z pozinkované oceli | 1 ks |
| Ruční otočný stolek | 1 ks |
| Sada upevňovacích prvků | 1 sada |
| Vzduchotechnika | |
| Ventilační jednotka v nejiskřivém provedení | 1 ks |
| Elektromotor | 1 ks |
| Filtrace | |
| Kartonový labyrintový filtr | 1 ks |
| Filtrační kazeta s filtrem PaintStop ze skelných vláken | 1 ks |
| Osvětlení a ovládání | |
| Utěsněné LED svítidlo | 1 ks |
| Ovládací panel | 1 ks |
* Rozsah dodávky je uveden pro základní konfiguraci a může se lišit podle technického zadání zákazníka.
Pro základní konfiguraci*
| Parametr | Hodnota |
|---|---|
| Rozměry a hmotnost | |
| Celkové rozměry (D׊×V), m | 1,1 × 1 × 2,5 |
| Rozměr odsávacího otvoru (Š×V), m | 1 × 1 |
| Otočný stolek (D׊), m | 0,45 × 0,45 |
| Hmotnost, kg | 145 |
| Filtrace | |
| Systém filtrace | suchá, dvoustupňová |
| Účinná plocha filtrů, m² | 1 |
| Vzduchotechnika | |
| Průtok vzduchu, m³/h | 2 200 |
| Rychlost vzduchu v pracovní zóně, m/s | 0,4 |
| Výkon elektromotoru, kW | 0,75 |
| Osvětlení | |
| LED svítidlo 18 W, IP66, ks | 1 |
| Elektrická energie | |
| Napájení | 3 fáze, 380 V, 50 Hz |
* Parametry jsou uvedeny pro základní konfiguraci.
