Tryskací kabina KASO pro strojírenský podnik

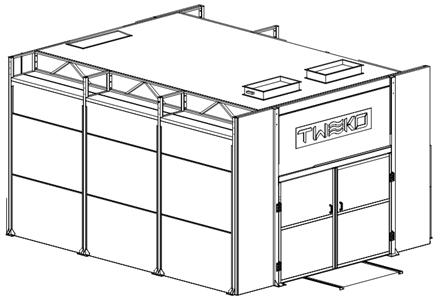

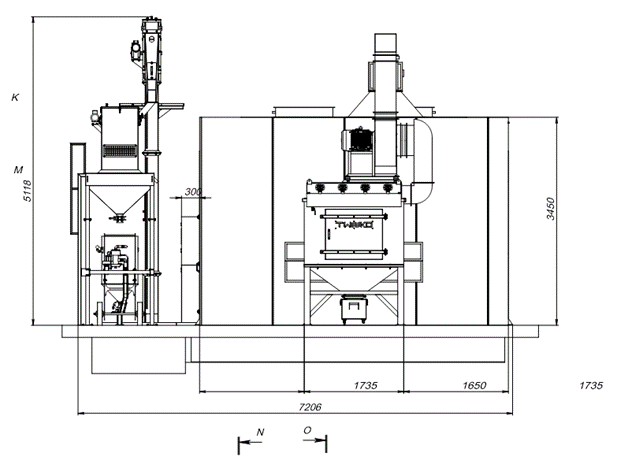

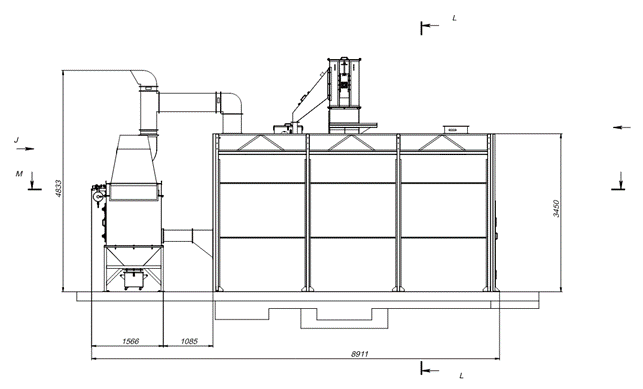

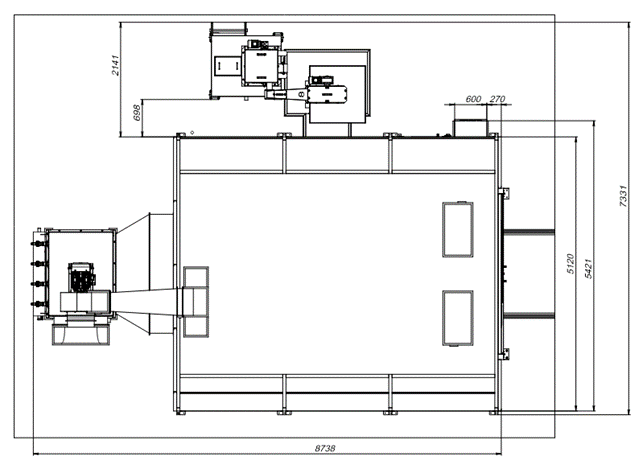

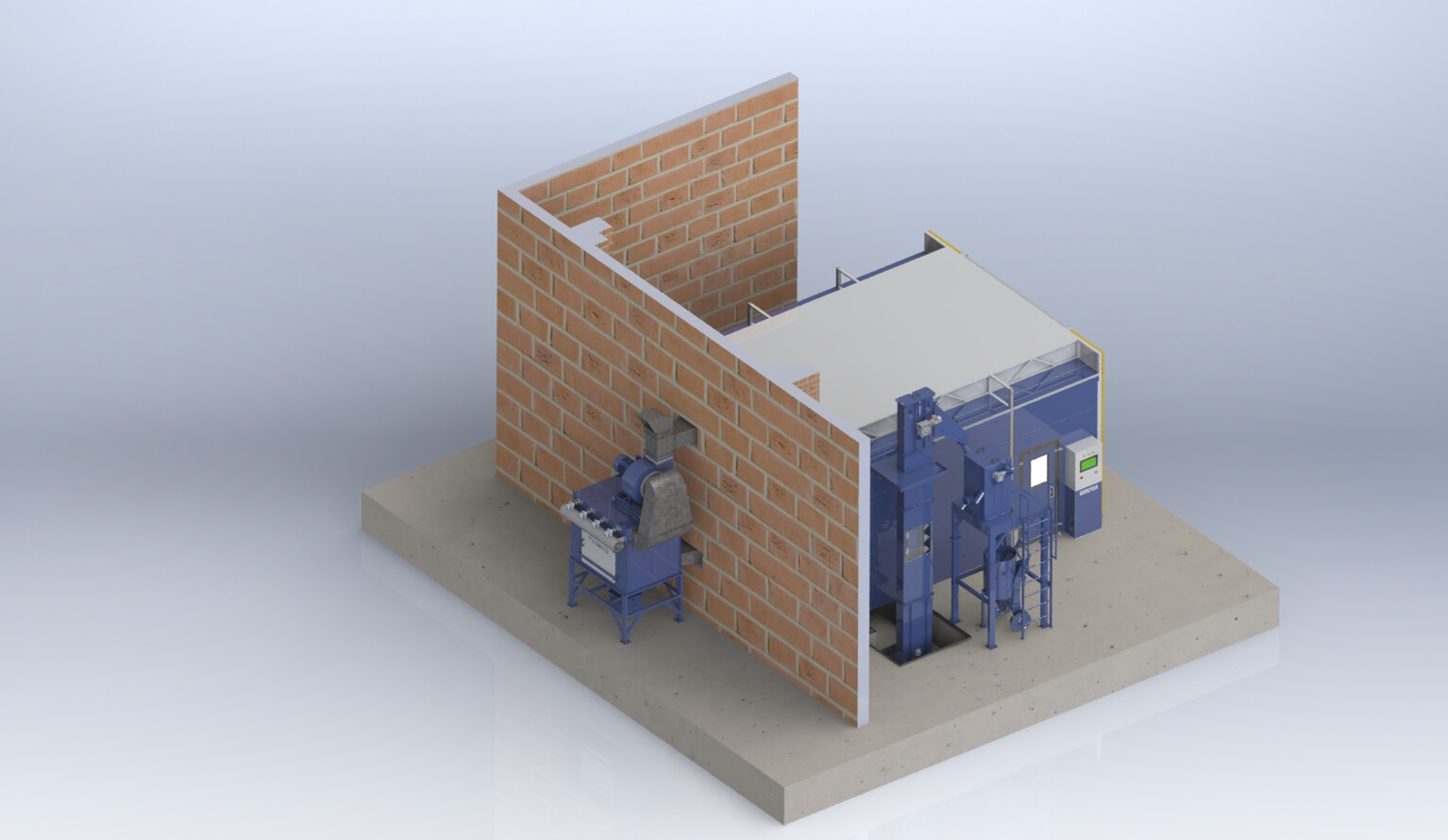

Základem komplexu je uzavřená tryskací kabina s pracovní zónou 6 000 × 3 000 × 3 000 mm, určená ke zpracování velkých kovových výrobků v kontrolovaných podmínkách. Konstrukce kabiny je založena na kovovém rámu s opláštěním z kovových profilů a vnitřním ochranným obložením, které zajišťuje odolnost vůči abrazivu.

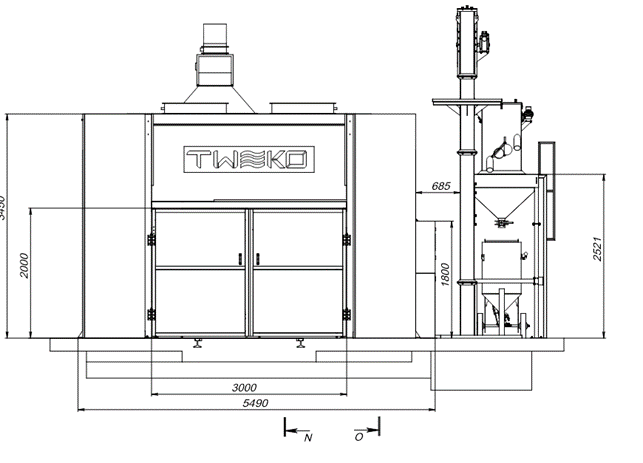

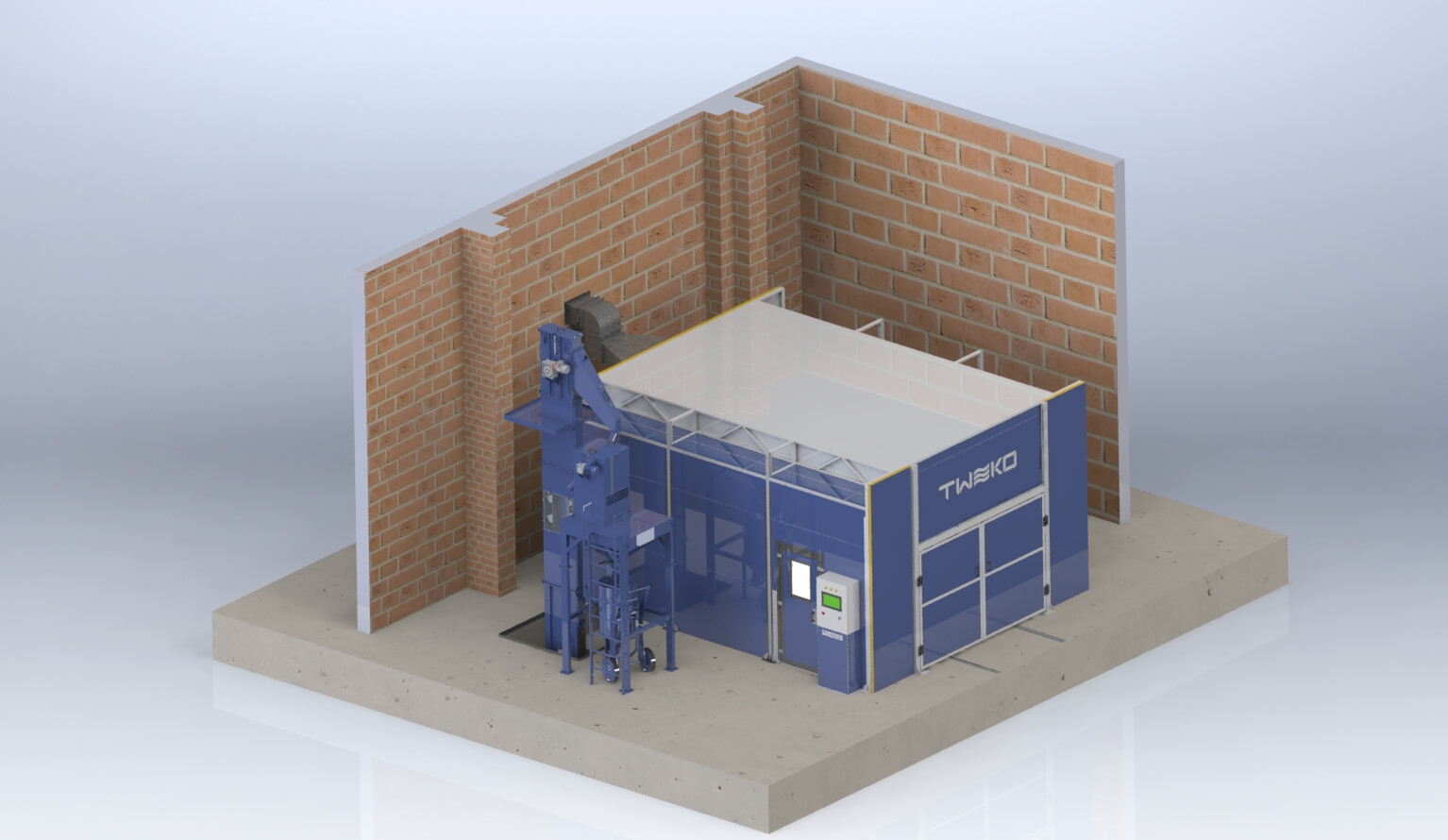

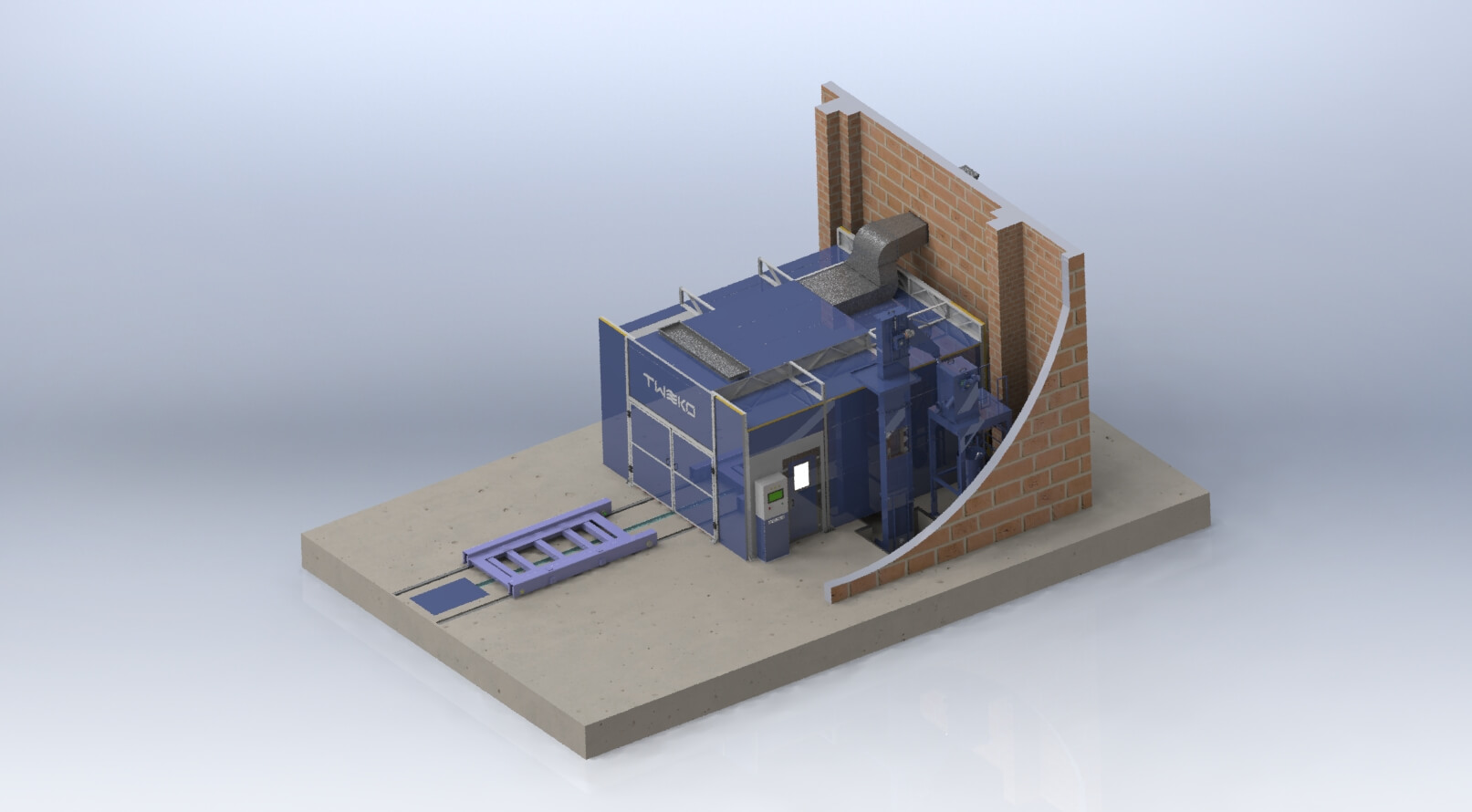

Pro nakládání výrobků jsou určena posuvná vrata o rozměrech 3 000 × 2 000 mm, pro přístup personálu pak samostatné servisní dveře o rozměrech 840 × 1 975 mm. Pracovní zóna je osvětlena LED svítidly s nárazuvzdorným sklem, která zajišťují dostatečné osvětlení v prašném prostředí uvnitř kabiny.

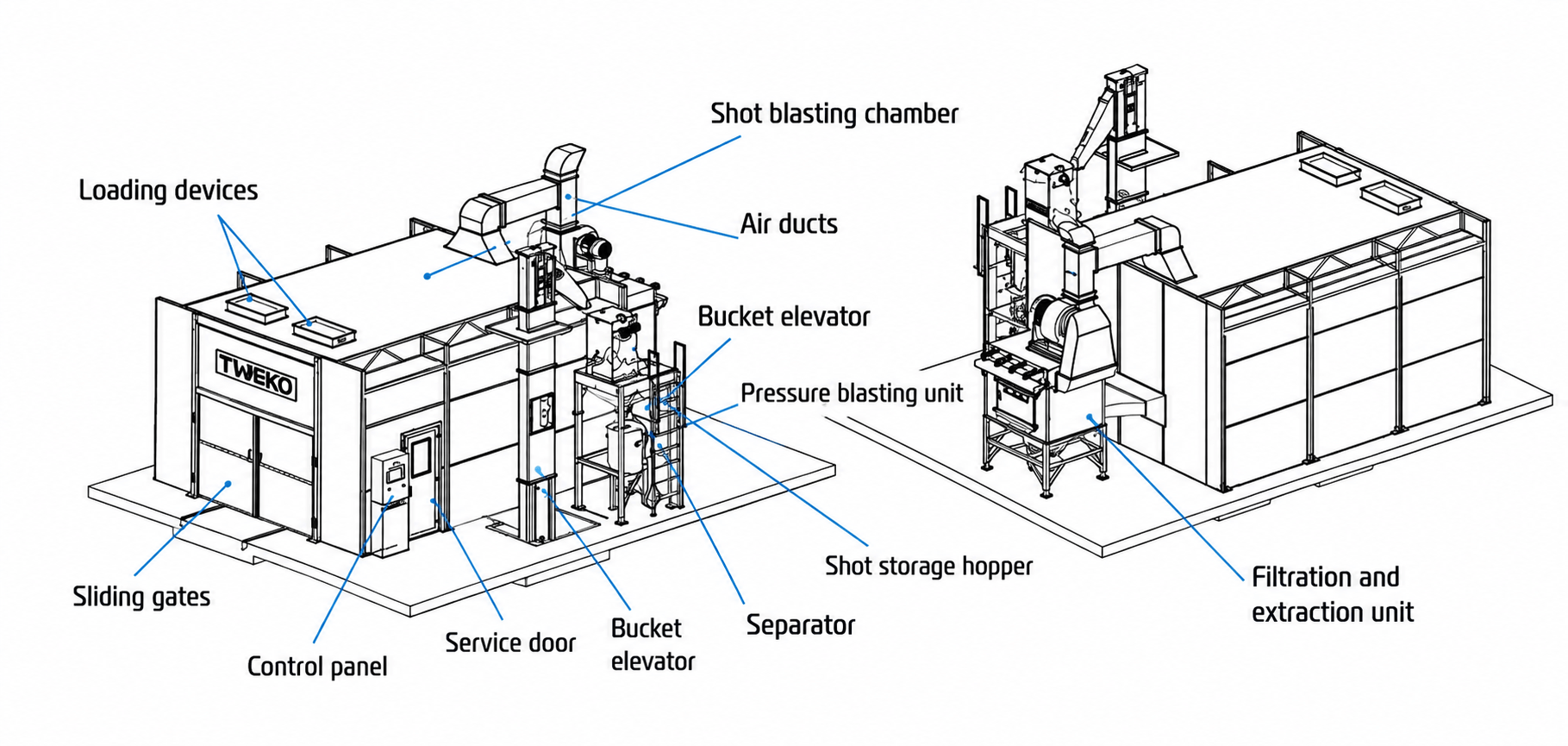

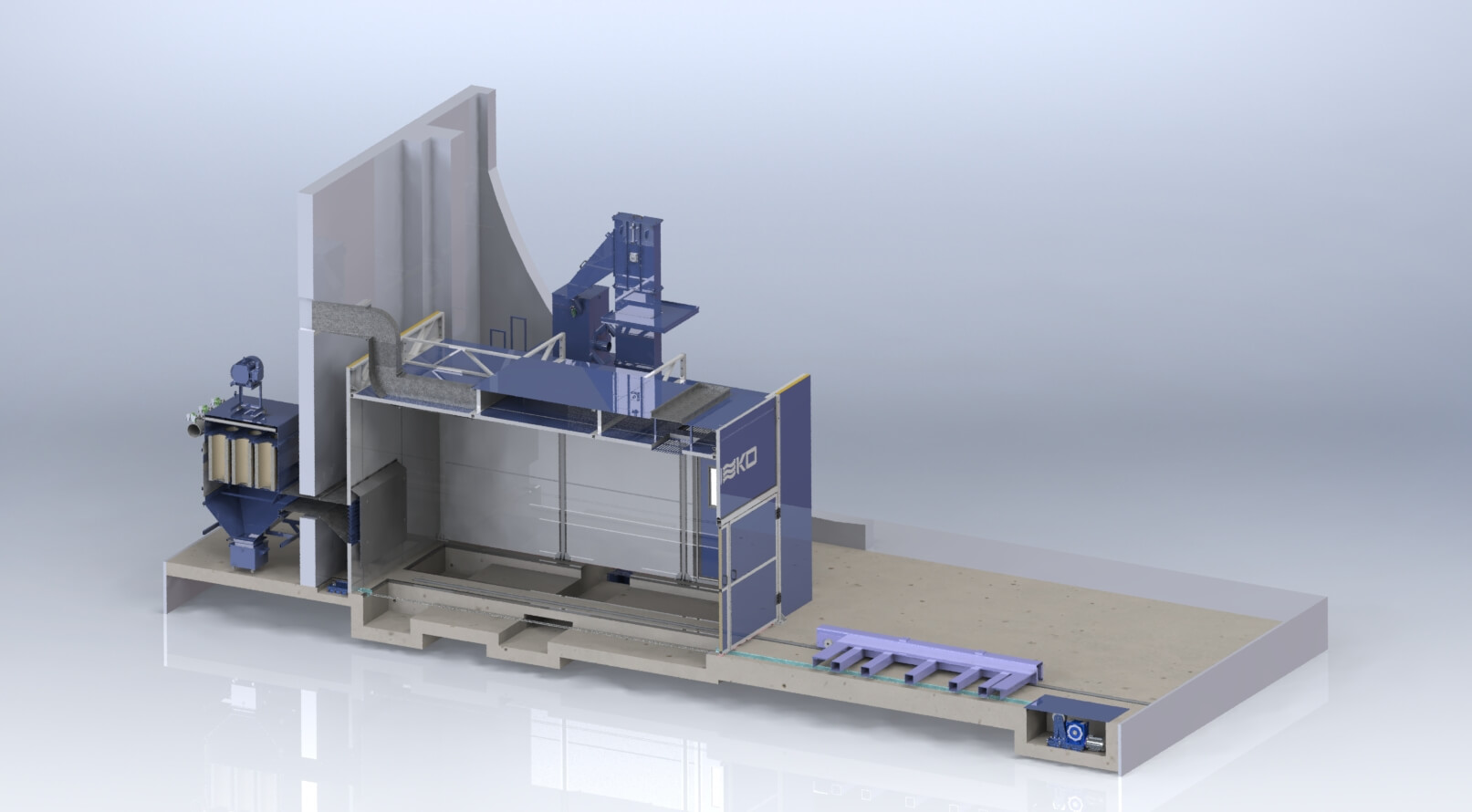

Kabina je propojena se systémem mechanizovaného sběru abraziva, filtračně-odsávací jednotkou a centrálním řídicím systémem. Pro bezpečný provoz je zajištěno blokování, které zastaví zařízení při otevření vrat nebo servisních dveří.

Pro zajištění nepřetržitého provozu je kabina KASO vybavena automatizovaným systémem sběru a regenerace abraziva. Systém zajišťuje uzavřený cyklus použití abraziva: použité abrazivo je automaticky sbíráno, dopravováno, oddělováno od prachu, okuje a jiných nečistot, skladováno v zásobníku a vraceno zpět do procesu tryskání.

Tento přístup snižuje spotřebu abraziva, minimalizuje ruční operace a udržuje stabilní kvalitu čištění kovových výrobků po celou dobu provozu komplexu.

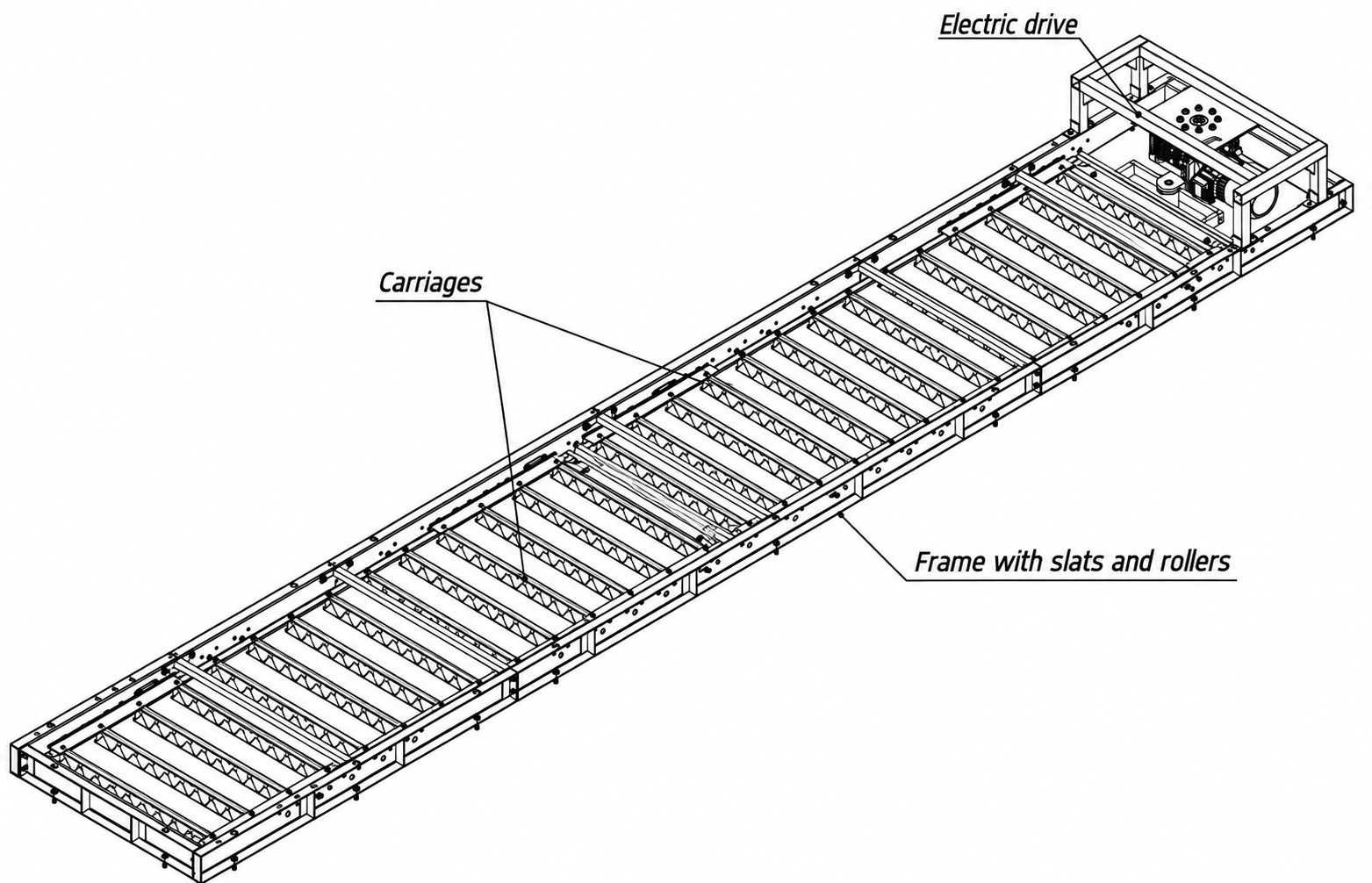

Škrabkový dopravník (škrabková podlaha)

Jedním z klíčových prvků komplexu je mechanizovaná škrabková podlaha určená k automatickému sběru použitého abraziva po celé ploše podlahy kabiny. Konstrukce se skládá z podlahových roštů a systému podélných a příčných kanálů, ve kterých jsou umístěny škrabkové dopravníky.

Během provozu abrazivo, okuj a další částice vznikající při čištění propadají přes podlahové rošty do dopravních kanálů. Škrabkové dopravníky automaticky přesouvají sebraný materiál do přijímací části systému regenerace.

Použití škrabkové podlahy udržuje pracovní zónu čistou, odstraňuje nutnost ručního sběru abraziva a zajišťuje nepřetržitý provoz komplexu s automatickým návratem použitelného abraziva do technologického cyklu.

Korečkový elevátor

Korečkový elevátor zajišťuje svislou dopravu abraziva ze systému sběru do separátoru. Použité abrazivo ze škrabkové podlahy je přiváděno do přijímacího zásobníku elevátoru, odkud je pomocí korečků dopravováno do požadované výšky.

V horní části elevátoru je abrazivo podáváno do separátoru, kde dochází k oddělení použitelného abraziva od prachu, okuje a jiných nečistot. Toto uspořádání automatizuje přesun abraziva mezi hlavními částmi komplexu a zajišťuje nepřetržitý provoz systému regenerace.

Použití korečkového elevátoru v komplexu KASO minimalizuje ruční operace, zajišťuje stabilní přísun abraziva do separátoru a je důležitou součástí uzavřeného cyklu opětovného použití abraziva.

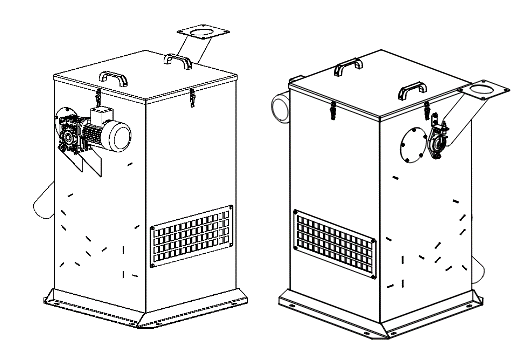

Separátor abraziva

Separátor je klíčovým prvkem systému regenerace abraziva a slouží k čištění použitého abraziva před jeho opětovným použitím. Po podání korečkovým elevátorem vstupuje abrazivo do separátoru, kde dochází k oddělení použitelného abraziva od prachu, okuje a jiných nečistot.

Během separace jsou z proudu abraziva odstraňovány prach, okuj, částice povlaků a další cizí příměsi vznikající při čištění výrobků. Vyčištěné abrazivo vstupuje do zásobníku a je znovu používáno v tryskacím zařízení, zatímco lehké nečistoty jsou směrovány do filtračního systému.

Použití separátoru udržuje stabilní kvalitu abraziva, snižuje jeho ztráty a zajišťuje efektivní provoz tryskacího komplexu v režimu nepřetržitého cyklu.

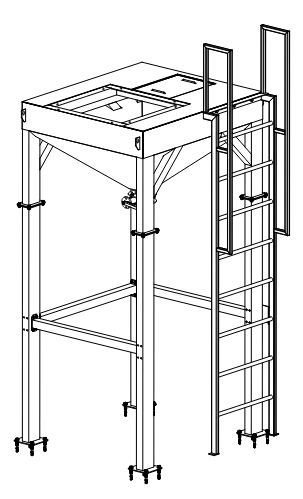

Zásobník abraziva

Zásobník je závěrečným prvkem systému regenerace abraziva a slouží ke skladování vyčištěného abraziva před jeho opětovným podáváním do tryskacího zařízení. Po separaci se použitelné abrazivo hromadí v zásobníku a vytváří stálou rezervu materiálu pro nepřetržitý provoz komplexu.

Použití zásobníku stabilizuje přísun abraziva během procesu čištění, kompenzuje krátkodobé výkyvy spotřeby materiálu a udržuje rovnoměrný provoz systému regenerace. Jednotka je propojena s korečkovým elevátorem, separátorem a tryskacím zařízením a tvoří jeden uzavřený cyklus použití abraziva.

Ve spojení s automatizovaným systémem sběru a čištění abraziva zajišťuje zásobník kontinuitu technologického procesu a minimalizuje potřebu ručního doplňování abraziva během provozu komplexu.

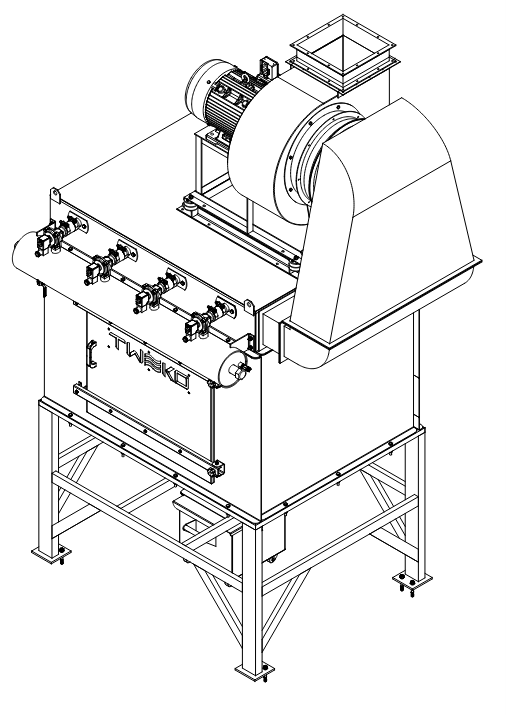

Tryskací komplex KASO-5 je vybaven filtračně-odsávací jednotkou s průtokem vzduchu 12 000 m³/h. Systém nepřetržitě odvádí prašný vzduch z pracovní zóny, udržuje viditelnost uvnitř kabiny a napomáhá vytváření vhodných pracovních podmínek pro operátora během tryskání.

Během provozu je prašný vzduch veden potrubním systémem do filtrační jednotky, kde prochází přes patronové filtry. Částice prachu a produkty opotřebení abraziva jsou zachycovány filtračními prvky, zatímco vyčištěný vzduch je odváděn podle zvoleného provozního režimu systému.

Jednotka je vybavena automatickým systémem regenerace filtrů, který udržuje stabilní účinnost čištění vzduchu a snižuje potřebu častého servisu. Řízení odsávacího systému je integrováno do celkového řídicího systému komplexu.

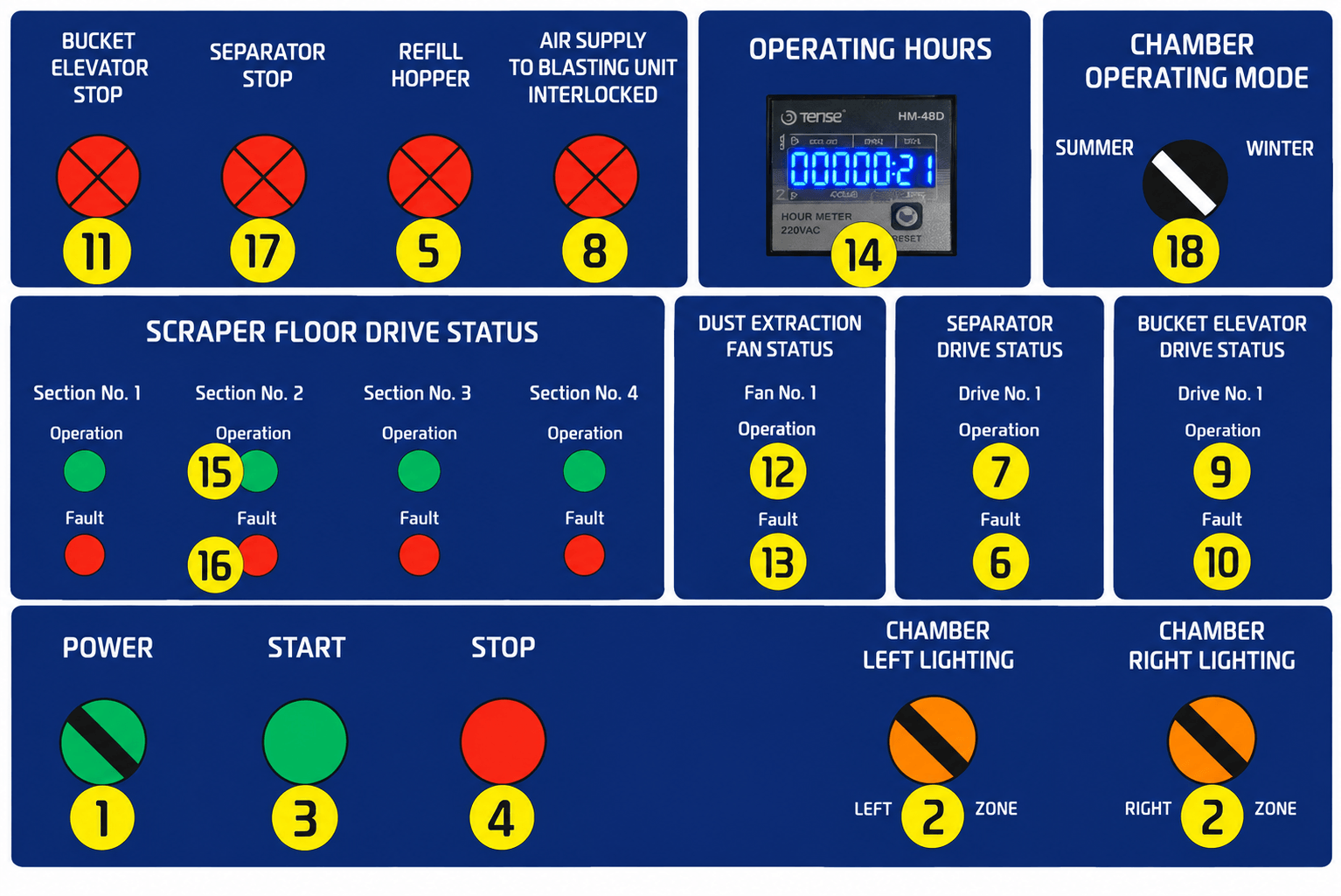

Provoz tryskacího komplexu je řízen centrálním řídicím panelem, který zajišťuje monitorování hlavních technologických celků. Systém sdružuje řízení filtračně-odsávací jednotky, systému regenerace abraziva, osvětlení kabiny a dopravních mechanismů a umožňuje operátorovi dohlížet na zařízení z jednoho řídicího místa.

Na panelu se zobrazují informace o stavu zařízení, což umožňuje operátorovi sledovat provoz systému v reálném čase a rychle reagovat na změny provozních podmínek nebo poruchy zařízení.

Pro bezpečný provoz jsou zajištěny bezpečnostní blokády a ochranné funkce, včetně monitorování filtračně-odsávací jednotky, korečkového elevátoru a systému regenerace abraziva, a dále blokování, které zabrání spuštění zařízení při otevřených vratech nebo servisních dveřích kabiny.
