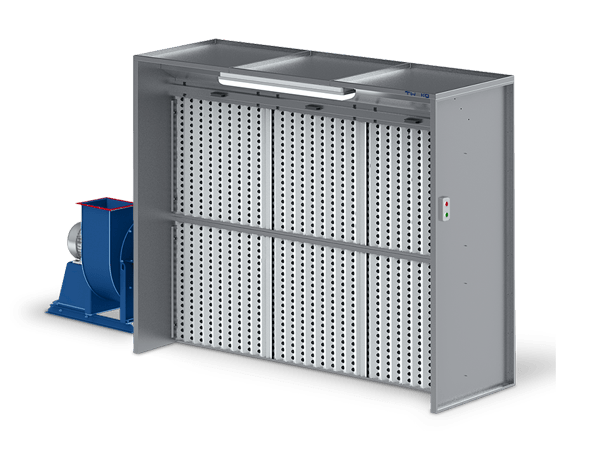

Stříkací stěna se suchou filtrací Aspiration System Dry Cabin
Skladem
Řada Aspiration System Dry Cabin zahrnuje stříkací stěny se suchou filtrací a ochrannou mini kabinou, která brání šíření lakovací mlhy do stran. Stěna funguje jako kompaktní lakovací kabina pro drobné a středně velké výrobky ze dřeva, kovu a plastu a k instalaci stačí připojit odtahové vzduchovody a napájecí kabel.
Dvoustupňová suchá filtrace, účinnost ≥95 %Ochranná mini kabinaMontáž bez stavebních pracíLED svítidlo IP66 do prostředí s nebezpečím výbuchuNejiskřivá ventilační jednotka
Odsávací stěny se suchou filtrací řady Aspiration System Dry Cabin vytvářejí bezpečnější a komfortnější pracovní podmínky v lakovně při přípravě povrchu a nanášení nátěrových hmot na výrobky ze dřeva, kovu, plastu a dalších materiálů. Klíčovou vlastností řady je ochranná mini kabina: boční a horní panely o hloubce 500 mm vytvářejí lakovací zónu po celé šířce stěny a brání šíření lakovací mlhy do stran, takže stěna funguje jako kompaktní lakovací kabina bez nároků na další výrobní plochu.
Montáž nevyžaduje stavební práce: stačí připojit odtahové vzduchovody a napájecí kabel, takže stěnu lze rychle instalovat téměř v jakékoli místnosti.
Truhlářské a rámařské dílnyLehký průmyslDrobné kovové výrobky
Jak odsávací stěna funguje
Ventilační jednotka vytváří v lakovací zóně proudění vzduchu. Lakýrník umístí výrobek na podstavec nebo otočný stolek před stěnou. Přestřiky, které nedopadnou na výrobek, jsou zachyceny proudem vzduchu a procházejí dvoustupňovou suchou filtrací. Vyčištěný vzduch je následně odváděn vzduchovody ven.
1–6šířka odsávací zóny, m
2 200–16 000průtok vzduchu, m³/h
0,4rychlost vzduchu v pracovní zóně, m/s
≥95účinnost filtrace, %
Ochranná mini kabina ohraničuje pracovní zónu ze stran a shora, omezuje šíření přestřiků mimo pracovní zónu a pomáhá zajistit rovnoměrné proudění vzduchu přes celou plochu filtru.
Dvoustupňová suchá filtrace lakovací mlhy
Lakovací zónaKartonový labyrintový filtrFiltr PaintStop ze skelných vlákenVentilační jednotkaOdtahové vzduchovody
Prvním stupněm je kartonový labyrintový filtr, který zachytí většinu částic nátěrových hmot; jeho jímavost je 5–20 kg/m² podle typu nátěrové hmoty. Druhým stupněm je filtr typu PaintStop ze skelných vláken ve vyjímatelných kazetách s jímavostí přibližně 3,5 kg/m². Společně zajišťují účinnost filtrace nejméně 95 % při třídě filtrace EU4.
Filtry se obvykle mění přibližně po 500 provozních hodinách v závislosti na intenzitě práce.
Pro jaké úlohy
Lakovny truhlářských dílen a nábytkáren, rámařských dílen, provozů lehkého průmyslu a dílen vyrábějících drobné kovové výrobky.
Pracoviště pro tónování a míchání barev.
Drobné výrobky — nejkompaktnější model se dodává s ručním otočným stolkem a LED svítidlem.
Delší výrobky — stěny o šířce 4 a 6 m mají dvě ventilační jednotky.
Konstrukce
Skříň a mini kabina — panely z pozinkované oceli tloušťky 1,5–3,0 mm.
Ventilační jednotka — středotlaký radiální ventilátor v nejiskřivém provedení s elektromotorem a pružnými vložkami na rámu s antivibračními podložkami; od ukrajinského výrobce.
Filtrace — kartonové labyrintové filtry s přítlačnými lištami a filtrační kazety s filtrem PaintStop ze skelných vláken v horní části stěny.
Osvětlení — hermetické LED svítidlo v provedení do prostředí s nebezpečím výbuchu s krytím IP66 v horní části stěny.
Ovládací panel Start/Stop, elektroinstalační sada a sada upevňovacích prvků.
Bezpečnost a instalace
Ventilační jednotka v nejiskřivém provedení, svítidlo v provedení do prostředí s nebezpečím výbuchu.
Zařízení má povolení Státní služby práce Ukrajiny k použití na Ukrajině.
Stěna je určena do vnitřních prostor, včetně prostor s přerušovaným vytápěním (klimatické provedení U3.1).
Na přání lze stěnu vyrobit v provedení do prostředí s nebezpečím výbuchu.
Individuální konfigurace
Odsávací stěnu lze doplnit o:
Přídavnou sekci mini kabiny — prodlužuje pracovní zónu o 1 m do hloubky a zlepšuje zachycení lakovacích přestřiků.
Systém plynulé regulace proudění vzduchu pomocí frekvenčního měniče — až 40% úspora elektrické energie a možnost napájení ze sítě 230 V; u nejkompaktnějšího modelu jednofázové připojení elektromotoru.
Sadu vzduchovodů pro připojení ventilační jednotky umístěné na stěně vedle odsávací stěny nebo na podlaze vpravo či vlevo od ní.
Mini kabinu s mechanismem otáčení výrobku — umístěnou na horním panelu stěny, která umožňuje zavěšovat a otáčet výrobky přímo před odsávací zónou.
Otočný stůl s elektrickým pohonem (doba výroby se prodlužuje o 5 pracovních dní).
Práškově lakované provedení skříně v libovolném odstínu místo pozinkovaných panelů.
Doba výroby — až 12 pracovních dní, v provedení do prostředí s nebezpečím výbuchu — až 40 pracovních dní. Záruční doba — 12 měsíců. Životnost do první generální opravy — 3 roky, projektovaná životnost — 10 let.
Potřebujete odsávací stěnu pro svůj projekt?
Vybereme model a konfiguraci podle vašich výrobků a prostor.
Vybavení odsávacích skříní s suchou filtrací
Pro základní konfiguraci
Komponenta
ASS-Cabin-1
ASS-Cabin-2
ASS-Cabin-3
ASS-Cabin-4
ASS-Cabin-6
Tělo skříně vyrobené z panelů z pozinkované oceli
1 ks
1 ks
1 ks
1 ks
1 ks
Ventilační jednotka v nevýbušném provedení
1 ks
1 ks
1 ks
1 ks
1 ks
Elektromotor
1 ks
1 ks
1 ks
2 ks
2 ks
Kartonový labyrintový filtr
2 ks
2 ks
2 ks
4 ks
6 ks
Filtrační kazeta se sklovláknovým filtrem typu PaintStop
2 ks
2 ks
2 ks
4 ks
6 ks
Ovládací panel
1 ks
1 ks
1 ks
1 ks
1 ks
Sada upevňovacích prvků
1 sada
1 sada
1 sada
1 sada
1 sada
Hermetické LED svítidlo
1 ks
1 ks
1 ks
1 ks
1 ks
* Vybavení je navrženo pro základní konfiguraci. Složení se může lišit podle specifických požadavků.
Technické specifikace odsávacích skříní s suchou filtrací
Pro základní konfiguraci*
Parametr
ASS-Cabin-1
ASS-Cabin-2
ASS-Cabin-3
ASS-Cabin-4
ASS-Cabin-6
Celkové rozměry (DxŠxV), m
1 × 1 × 2,1
2 × 1 × 2,4
3 × 1 × 2,4
4 × 1 × 2,4
6 × 1 × 2,4
Průřez odsávací zóny, m
1 × 1
2 × 2
3 × 2
4 × 2
6 × 2
Efektivní plocha filtrů, m²
1
4
6
8
12
Průtok vzduchu, m³/h
2200
6500
8000
13000
16000
Výkon elektromotorů, kW
0,75
3
4
2 × 3
2 × 4
Rychlost vzduchu v pracovní zóně, m/s
0,4
0,4
0,4
0,4
0,4
Napájení
3fázové, 380 V, 50 Hz
3fázové, 380 V, 50 Hz
3fázové, 380 V, 50 Hz
3fázové, 380 V, 50 Hz
3fázové, 380 V, 50 Hz
* Specifikace jsou vypočteny pro základní konfiguraci. Výkon může být zvýšen použitím volitelných komponent.
