Odsávací stěna s vodní clonou Aspiration System Hydro
Na objednávku
Řada Aspiration System Hydro zahrnuje odsávací stěny s vodní clonou a třístupňovou filtrací pro lakovny. Vodní clona zachytí až 90 % lakovacích přestřiků, takže koncový filtr je nutné měnit výrazně méně často než u systémů se suchou filtrací. Montáž nevyžaduje stavební práce: stačí připojit odtahové vzduchovody.
Třístupňová filtrace, účinnost ≥95 %Recirkulace vody v uzavřeném okruhuMontáž bez stavebních pracíŠířka vodní clony od 1 do 6 mNejiskřivá ventilační jednotka
Odsávací stěny s vodní clonou řady Aspiration System Hydro vytvářejí bezpečnější a komfortnější pracovní podmínky v lakovně při přípravě povrchu a nanášení nátěrových hmot na výrobky ze dřeva, kovu, plastu a dalších materiálů. Klíčovou vlastností řady je vodní filtrace: vodní clona zachytí až 90 % částic nátěrových hmot a lakovací mlhy, takže systém má mnohem vyšší jímavost než suchá filtrace a koncový filtr je nutné měnit výrazně méně často.
Montáž nevyžaduje přípravné stavební práce: stačí připojit odtahové vzduchovody, takže stěnu lze rychle instalovat téměř v jakékoli místnosti.
Truhlářské a rámařské dílnyLehký průmyslVýroba kovových výrobků
Jak odsávací stěna funguje
Ventilační jednotka vytváří v pracovní zóně proudění vzduchu o rychlosti 0,25–0,4 m/s. Vzduch s přestřiky prochází dvěma stupni vodní filtrace, kde se ve vodě zachytí až 90 % částic nátěrových hmot, poté filtrem PaintStop ze skelných vláken a vzduchovody je odváděn ven.
1–6šířka vodní clony, m
2 200–19 500průtok vzduchu, m³/h
0,25–0,4rychlost vzduchu v pracovní zóně, m/s
227–1 050objem vody v systému, l
Oběhové čerpadlo nepřetržitě přivádí vodu z vany stěny na vodní clonu se dvěma přepady a voda recirkuluje v uzavřeném okruhu. Ventilační jednotku lze upevnit na stěnu nebo postavit na podlahu vpravo či vlevo od odsávací stěny — podle dispozice místnosti.
Třístupňová filtrace
Pracovní zónaVodní clona, 1. stupeňVodní clona, 2. stupeňFiltr PaintStop EU4Ventilační jednotka a odtah
Dva stupně vodní filtrace zachytí většinu lakovacích přestřiků, zatímco filtr PaintStop ze skelných vláken třídy EU4 zajišťuje finální filtraci. Společně dosahují tři stupně filtrace účinnosti nejméně 95 %. Protože většinu přestřiků zachytí voda, je filtr PaintStop zatěžován výrazně méně než u systémů se suchou filtrací, což prodlužuje intervaly jeho výměny a snižuje náklady na údržbu.
Pro jaké úlohy
Nová lakovna — stěna se instaluje ve stávající místnosti bez stavebních prací, stačí připojit odtahové vzduchovody.
Intenzivní lakování — vodní filtrace zachytí výrazně větší množství nátěrových hmot než suché filtry, takže koncový filtr je nutné měnit méně často.
Malé výrobky — nejkompaktnější model se dodává s otočným stolkem 450 × 450 mm a LED svítidlem.
Velkorozměrné výrobky — dvou- a třísekční stěny mají vodní clonu širokou až 6 m; každá sekce má vlastní ventilační jednotku, systém vodní clony a oběhové čerpadlo.
Omezená plocha — hloubka sekčních stěn je pouze 0,6 m.
Konstrukce
Skříň — ohýbané panely z pozinkované oceli tloušťky 1,5–3,0 mm.
Vodní filtrace — systém vodní clony se dvěma přepady, oběhové vodní čerpadlo a oběhové potrubí.
Koncový filtr — filtrační kazety s filtrem PaintStop ze skelných vláken třídy EU4.
Ventilační jednotka — v nejiskřivém provedení, s elektromotorem, od předního ukrajinského výrobce; umisťuje se na stěnu nebo na podlahu vedle odsávací stěny.
Ovládací panel a sada upevňovacích prvků.
Bezpečnost
Ventilační jednotka v nejiskřivém provedení.
Zařízení má povolení Státní služby práce Ukrajiny k použití na Ukrajině.
Na přání lze stěnu vyrobit v provedení do prostředí s nebezpečím výbuchu.
Individuální konfigurace
Odsávací stěnu lze doplnit o:
Mini kabinu — ohraničující konstrukci z ohýbaných panelů z pozinkované oceli, která vytváří pracovní zónu 2 450 × 2 400 × 1 000 mm. Zajišťuje nejúčinnější zachycení přestřiků a brání šíření částic nátěrových hmot mimo kabinu; nejčastěji se používá spolu s aktivní podlahou.

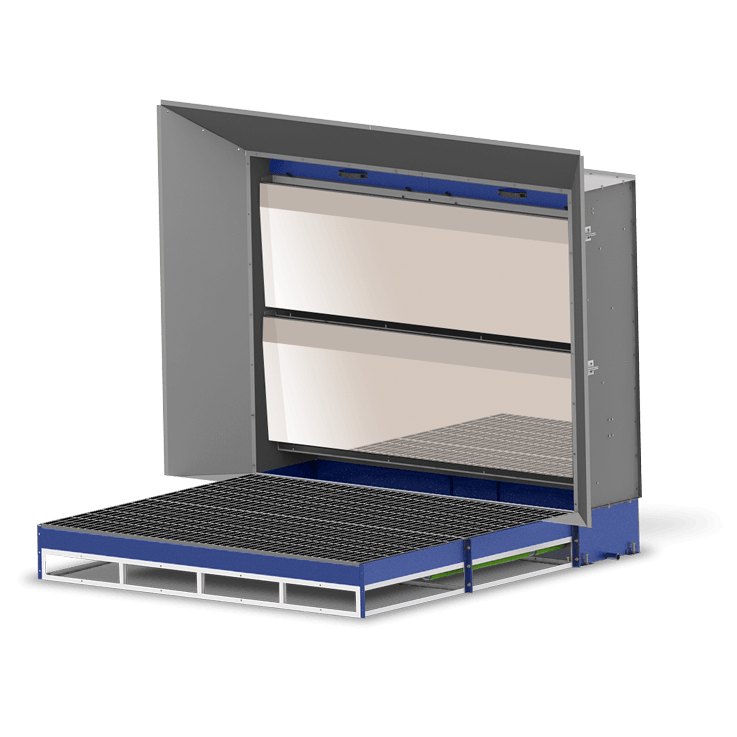

Aktivní vodní podlahu — přistavnou konstrukci 1 000 × 330 mm (šířka podle stěny) napojenou na vanu stěny: voda protéká pod podlahovými rošty a odvádí přebytky nátěrových hmot. Lze použít až tři sekce; instaluje se přídavné čerpadlo 2 kW, maximální zatížení roštů je 218 kg na plochu 200 × 200 mm.
Mini kabinu s mechanismem otáčení výrobku — umístěnou na horním panelu stěny, která umožňuje zavěšovat a otáčet výrobky přímo před odsávací zónou.
Otočný stůl s elektrickým pohonem.

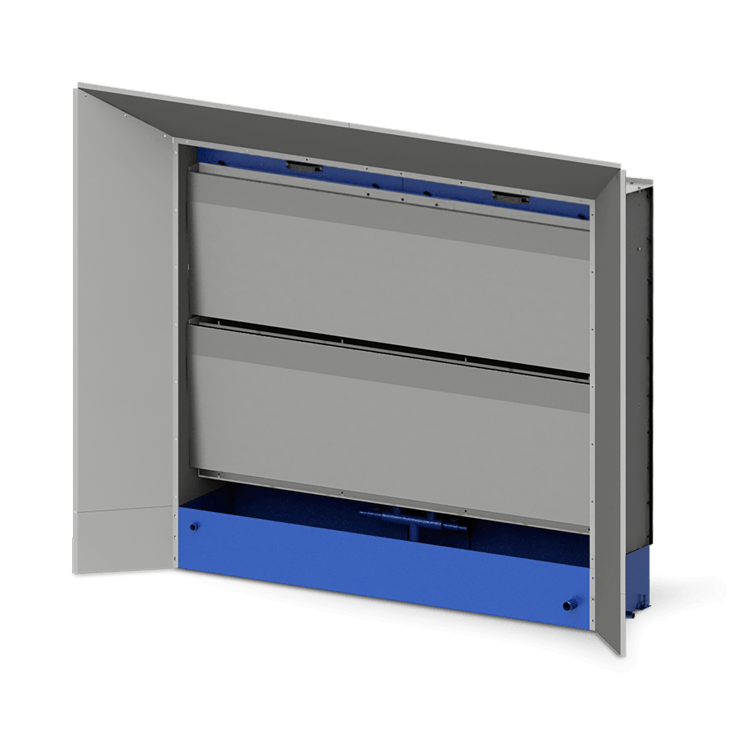

Boční záchytné panely z pozinkované oceli — instalují se pod úhlem 45°, zvětšují odsávací zónu o 250 mm na výšku a o 500 mm na šířku a omezují šíření přestřiků mimo stěnu.
Přepadovou desku z nerezové oceli místo pozinkované — voda stéká rovnoměrněji a deska má výrazně delší životnost.
Systém plynulé regulace proudění vzduchu pomocí frekvenčního měniče — až 40% úspora elektrické energie, udržení požadované rychlosti vzduchu při zanášení filtrů, možnost napájení ze sítě 230 V.

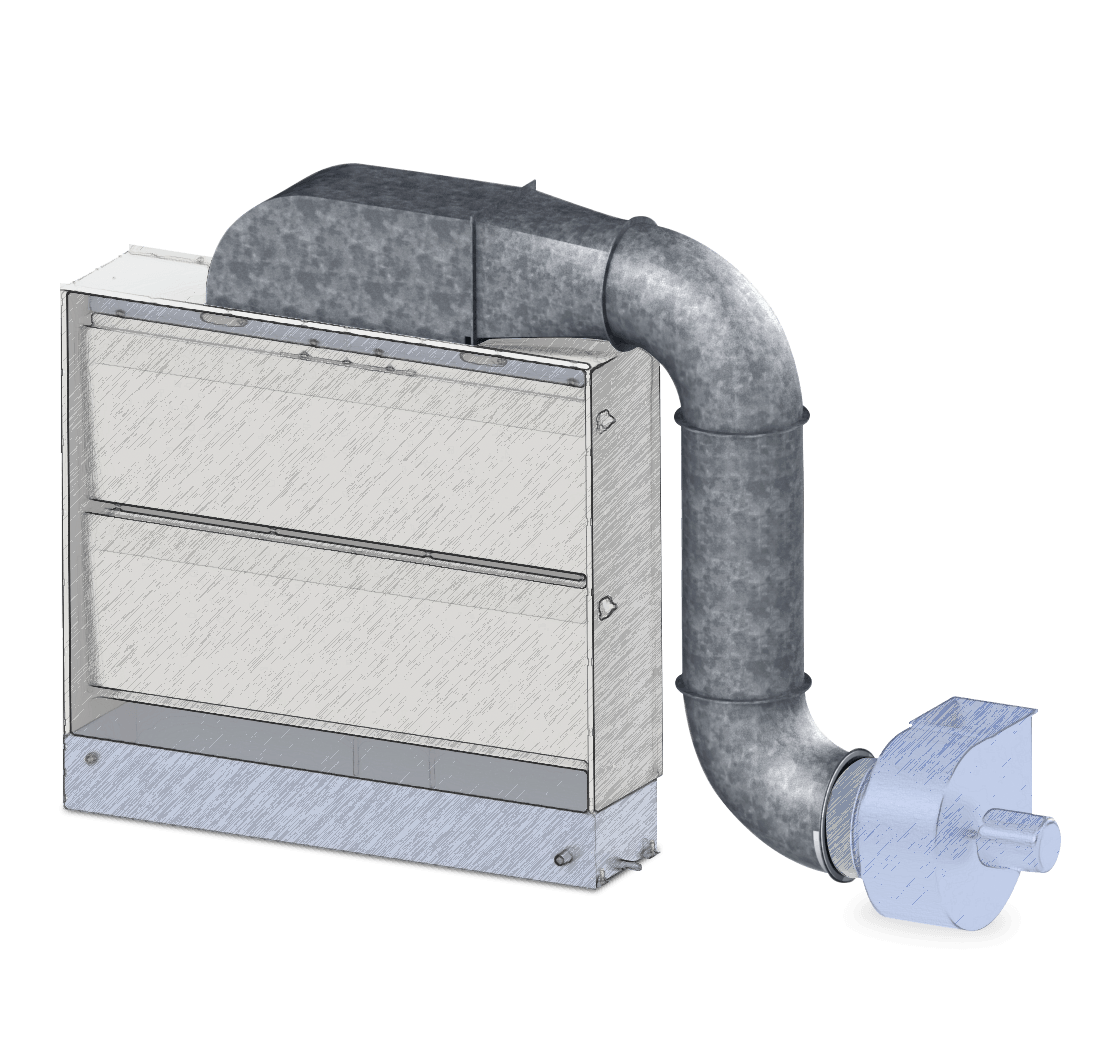

Sadu vzduchovodů pro připojení ventilační jednotky umístěné na stěně vedle odsávací stěny nebo na podlaze vpravo či vlevo od ní.
Práškově lakované provedení skříně v libovolném odstínu místo pozinkovaných panelů.
Doba výroby — až 12 pracovních dní, v provedení do prostředí s nebezpečím výbuchu — až 40 pracovních dní. Záruční doba — 12 měsíců.
Potřebujete odsávací stěnu pro svůj projekt?
Vybereme model a konfiguraci podle vašich výrobků a prostor.
Rozsah dodávky odsávacích stěn řady Aspiration System Hydro
Pro základní konfiguraci*
Komponenta
ASH-1
ASH-2
ASH-2,5
ASH-4
ASH-5
ASH-6
Konstrukce
Skříň z panelů z pozinkované oceli
1 ks
1 ks
1 ks
2 ks
2 ks
3 ks
Sada upevňovacích prvků
1 sada
Vodní systém
Systém vodní clony se dvěma přepady
1 sada
1 sada
1 sada
2 sada
2 sada
3 sada
Systém oběhového potrubí
1 sada
1 sada
1 sada
2 sada
2 sada
3 sada
Oběhové vodní čerpadlo
1 ks
1 ks
1 ks
2 ks
2 ks
3 ks
Vzduchotechnika
Ventilační jednotka v nejiskřivém provedení
1 ks
1 ks
1 ks
2 ks
2 ks
3 ks
Elektromotor
1 ks
1 ks
1 ks
2 ks
2 ks
3 ks
Filtrace
Filtrační kazeta s filtrem PaintStop ze skelných vláken
1 ks
2 ks
2 ks
4 ks
4 ks
6 ks
Ovládání a příslušenství
Ovládací panel
1 ks
Otočný stolek 450 × 450 mm
1 ks
—
—
—
—
—
Úsporné svítidlo LED T8, 600 mm, 2 × 18 W
1 ks
—
—
—
—
—
* Rozsah dodávky je uveden pro základní konfiguraci a může se lišit podle technického zadání zákazníka.
Technické parametry odsávacích stěn řady Aspiration System Hydro
Pro základní konfiguraci*
Parametr
ASH-1
ASH-2
ASH-2,5
ASH-4
ASH-5
ASH-6
Rozměry
Celkové rozměry (D׊×V), m
1,1 × 1 × 2,5
2 × 0,6 × 2,3
2,5 × 0,6 × 2,3
4 (2 + 2) × 0,6 × 2,3
5 (2,5 + 2,5) × 0,6 × 2,3
6 (2 + 2 + 2) × 0,6 × 2,3
Rozměr vodní clony (Š×V), m
1 × 0,9
2 × 1,8
2,5 × 1,8
4 × 1,8
5 × 1,8
6 × 1,8
Vodní systém
Celkový objem vody v systému, l
227
350
450
700
900
1 050
Průtok vody, l/min
250
250
250
500
500
1 500
Vzduchotechnika
Průtok vzduchu, m³/h
2 200
6 500
8 000
13 000
16 000
19 500
Rychlost vzduchu v pracovní zóně, m/s
0,25–0,4
Elektrická energie
Příkon, kW
1,4
3,6
4,6
7,1
9,1
10,7
Napájení
3 fáze, 380 V, 50 Hz
* Parametry jsou uvedeny pro základní konfiguraci. Výkon stěny se může zvýšit při použití volitelných pomocných uzlů.
