Lakovací a sušicí kabina s posuvným stropem pro PE „AV-EKSIM“

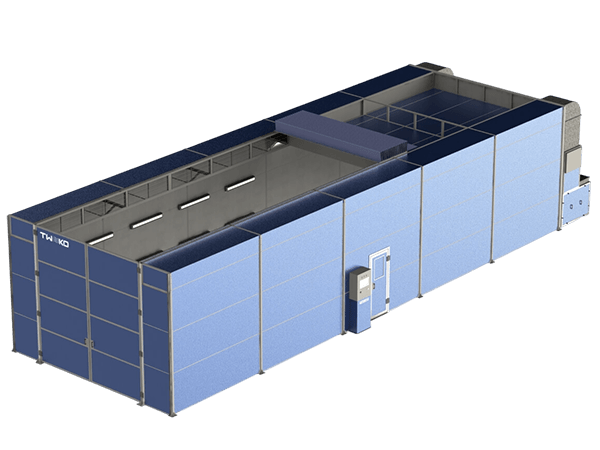

Společnost TWEKO navrhla a vyrobila lakovací a sušicí kabinu řady RKFS pro nadrozměrné kovové konstrukce s pracovním prostorem 17 000 × 6 000 × 3 500 mm. S ohledem na rozměry výrobků je kabina vybavena posuvným stropem, který vytváří otvor pro nakládání shora pomocí mostového jeřábu. Systém zahrnuje dvě sady termoventilačních jednotek, systémy suché filtrace přiváděného a odváděného vzduchu a ovládací panel. Kabina umožňuje lakování a následné sušení při teplotách až +60 °C v jednom pracovním prostoru.

O klientovi

PE „AV-EKSIM“ je výrobce skladového a manipulačního zařízení pod obchodní značkou AUSBAU. Společnost působí od roku 2005 a specializuje se na mobilní nakládací rampy, pevné rampy a plošiny, příslušenství pro vysokozdvižné vozíky a individuální řešení pro nakládku a vykládku.

Cíle projektu

Pracovní prostor musel být navržen pro výrobky o délce až 17 metrů s nakládáním shora pomocí mostového jeřábu bez nutnosti průjezdu hlavními vraty. Kabina měla zajistit účinné odstranění lakovacího aerosolu z pracovního prostoru a vícestupňovou filtraci vzduchu a zároveň umožnit lakování i sušení v jednom pracovním prostoru bez přemisťování výrobků. Další provozní požadavky zahrnovaly pohodlné ovládání, sledování klíčových parametrů, indikaci nouzových stavů a bezpečné pracovní podmínky pro obsluhu v souladu s platnými normami.

rkfs-01[1]

rkfs-04[1]

rkfs-03[1]

rkfs-05[1]

Navržené řešení

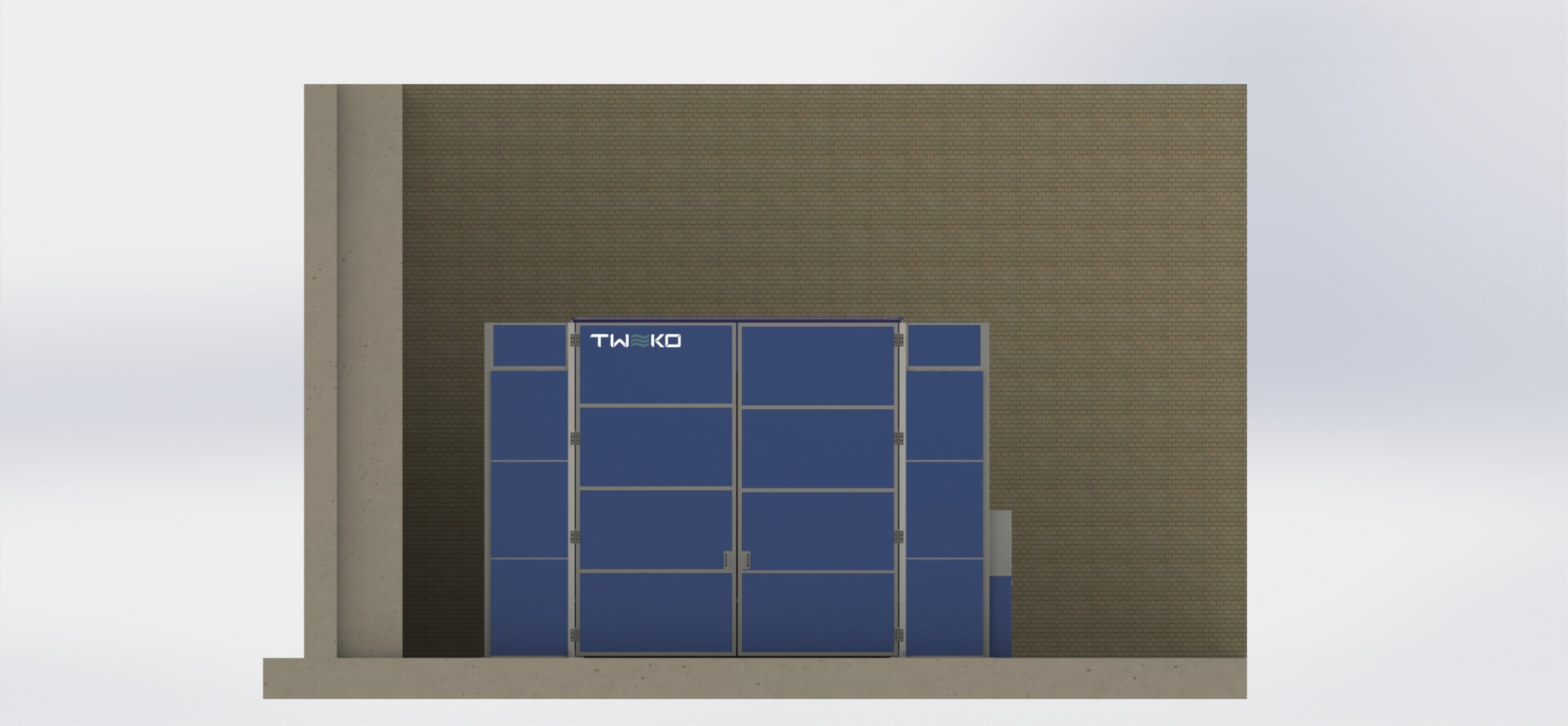

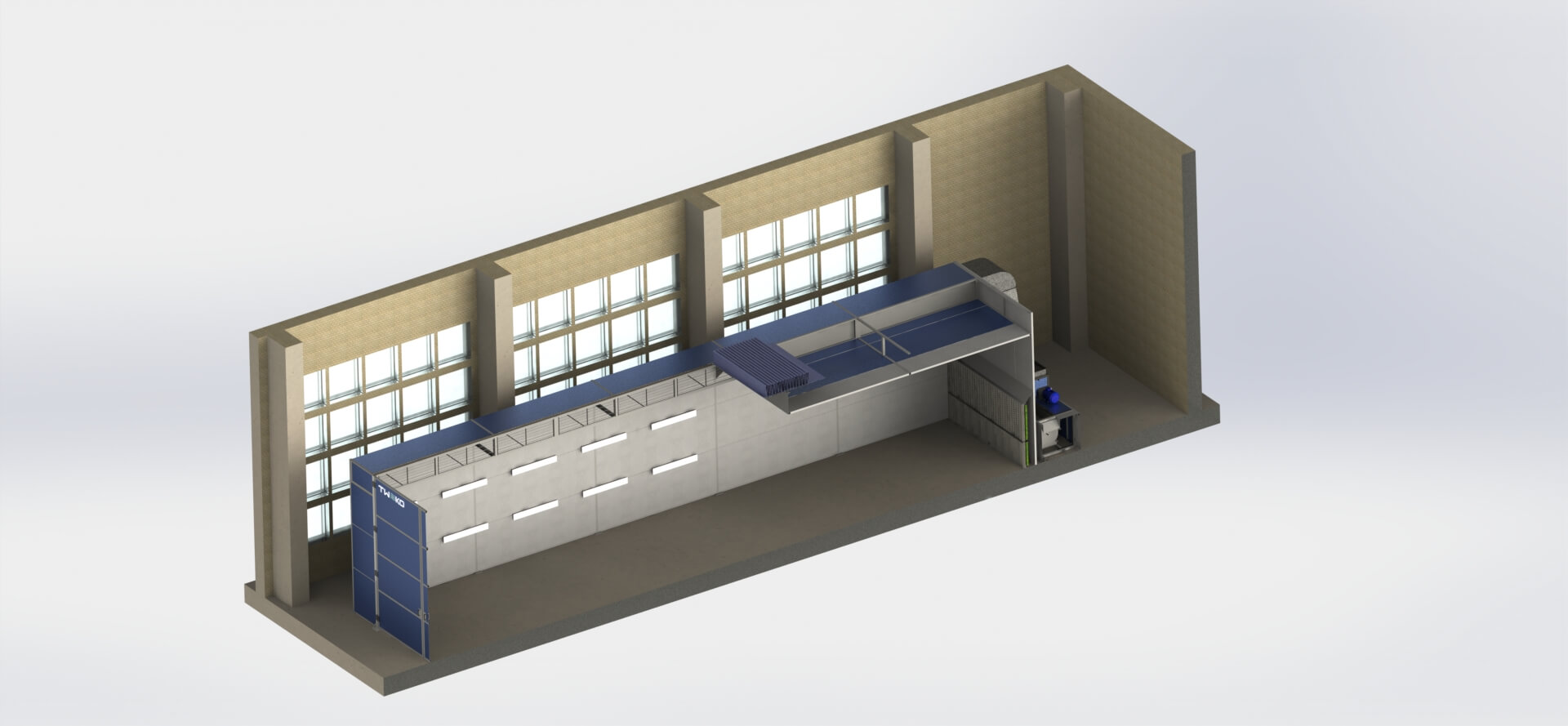

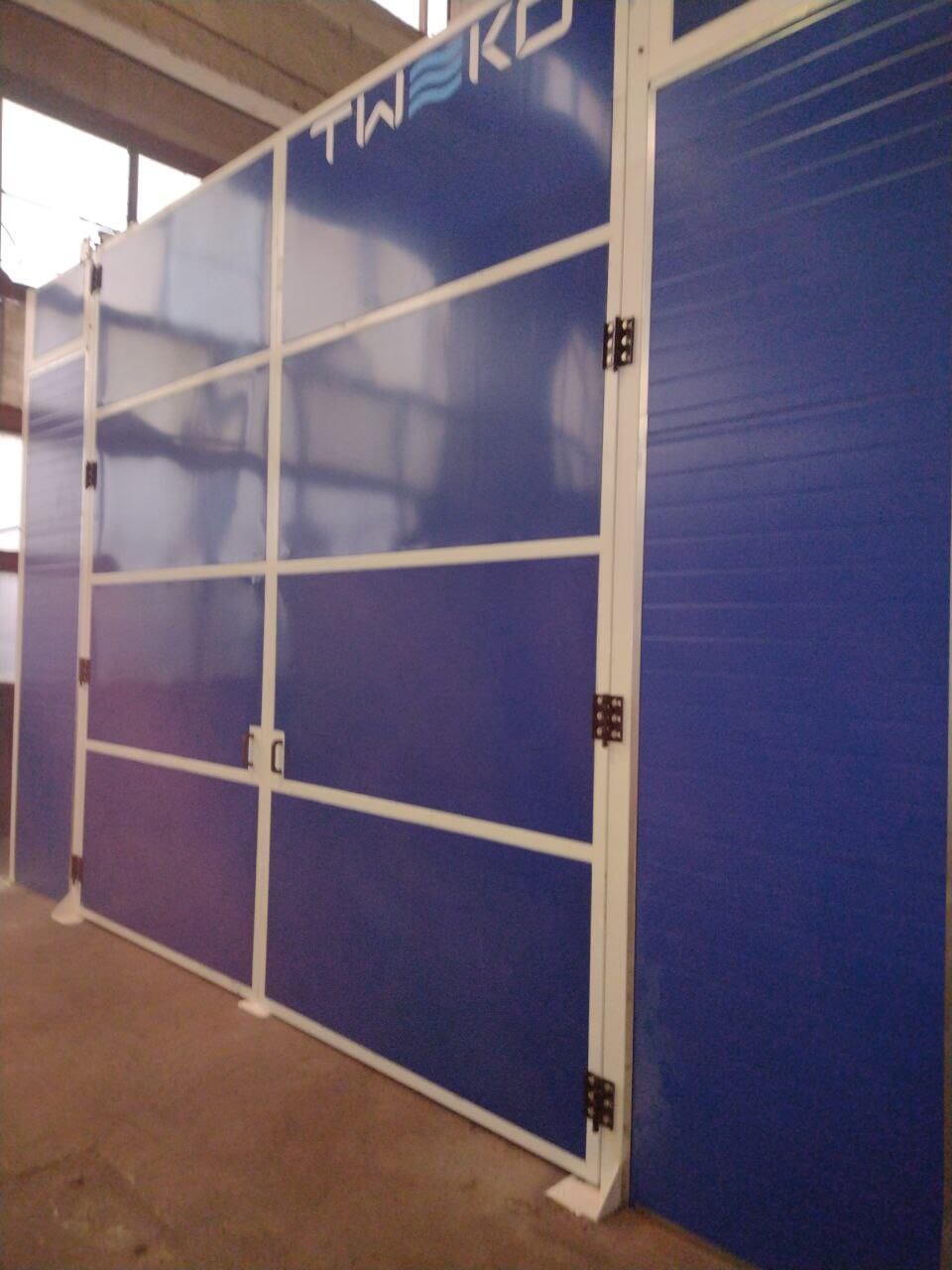

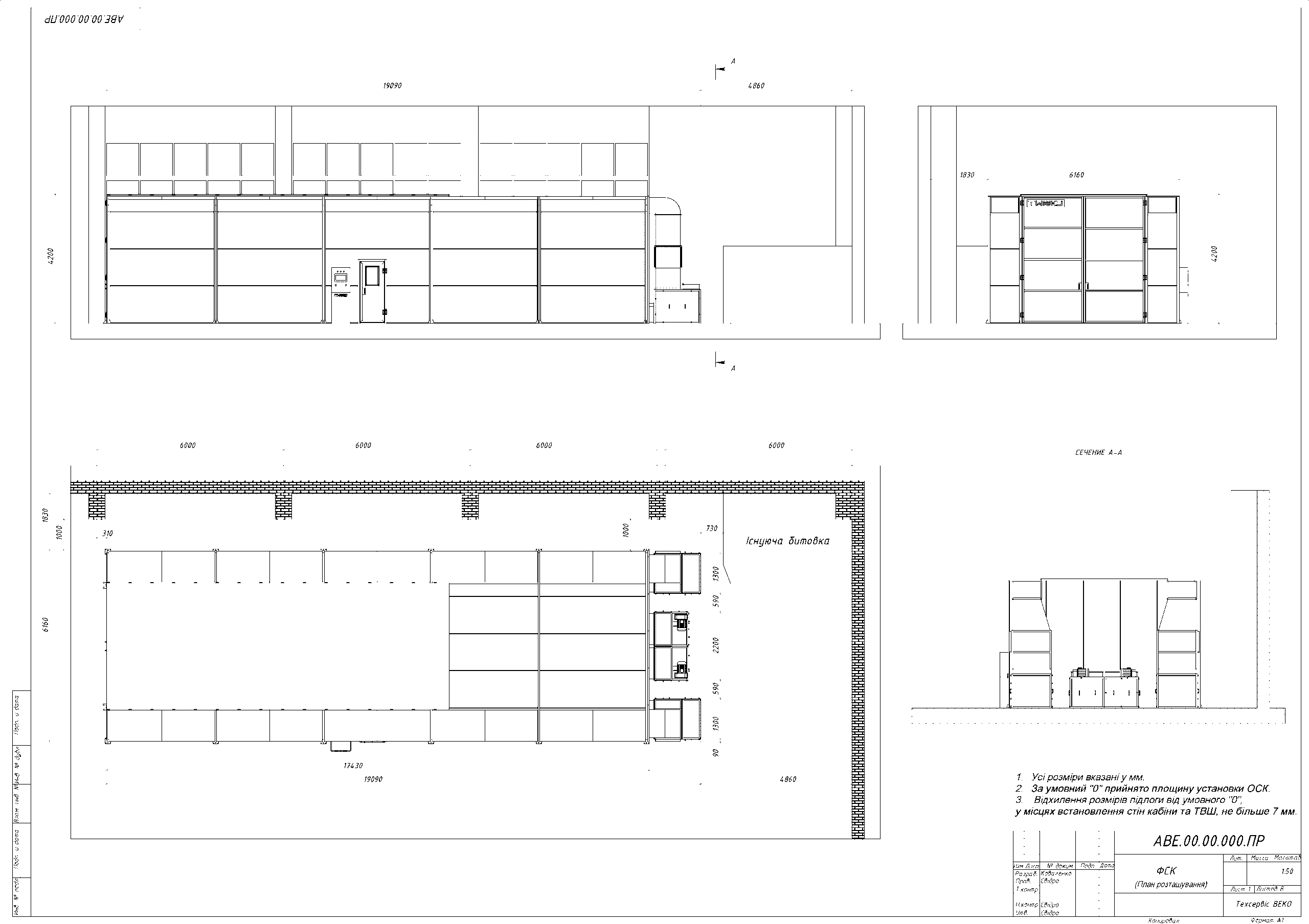

V souladu s požadavky zákazníka společnost TWEKO navrhla a vyrobila stříkací a sušicí kabinu řady RKFS s pracovním prostorem 17 000 × 6 000 × 3 500 mm. Kabina je tvořena kovovým rámem obloženým sendvičovými panely a je vybavena křídlovými vraty a servisními dveřmi.

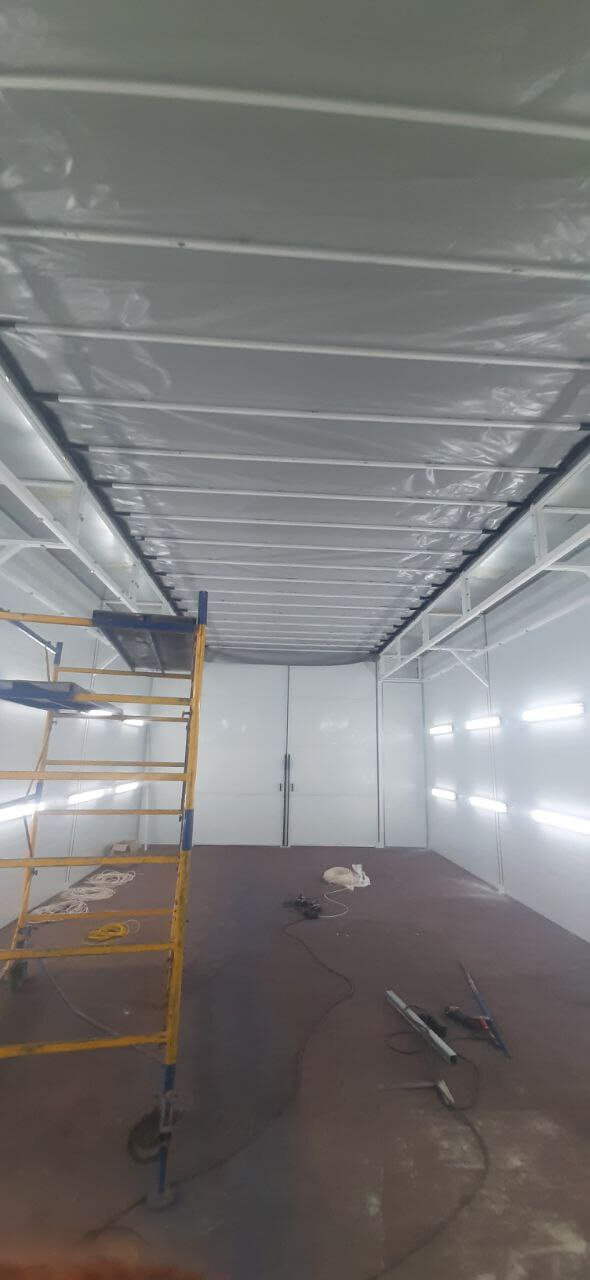

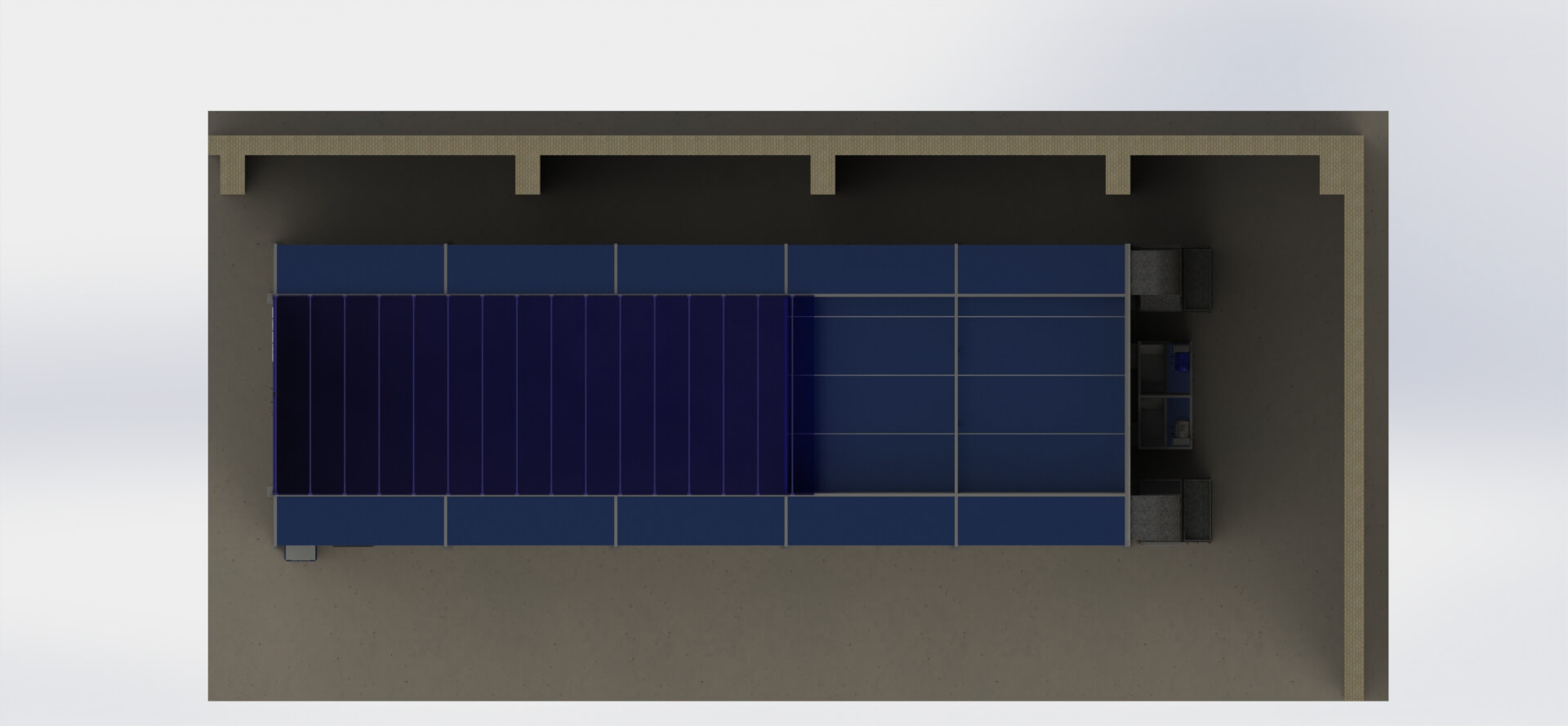

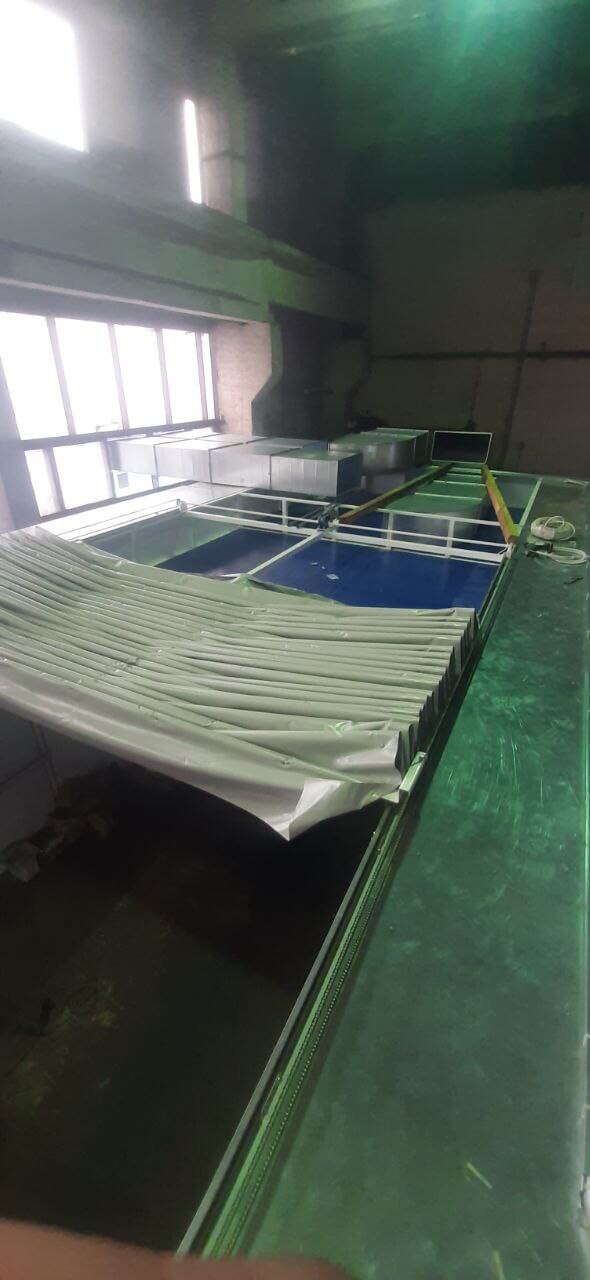

Klíčovým konstrukčním prvkem stříkací a sušicí kabiny je posuvný strop poháněný motorem s převodovkou. Umožňuje nakládání nadrozměrných kovových konstrukcí shora pomocí mostového jeřábu bez průjezdu hlavními vraty.

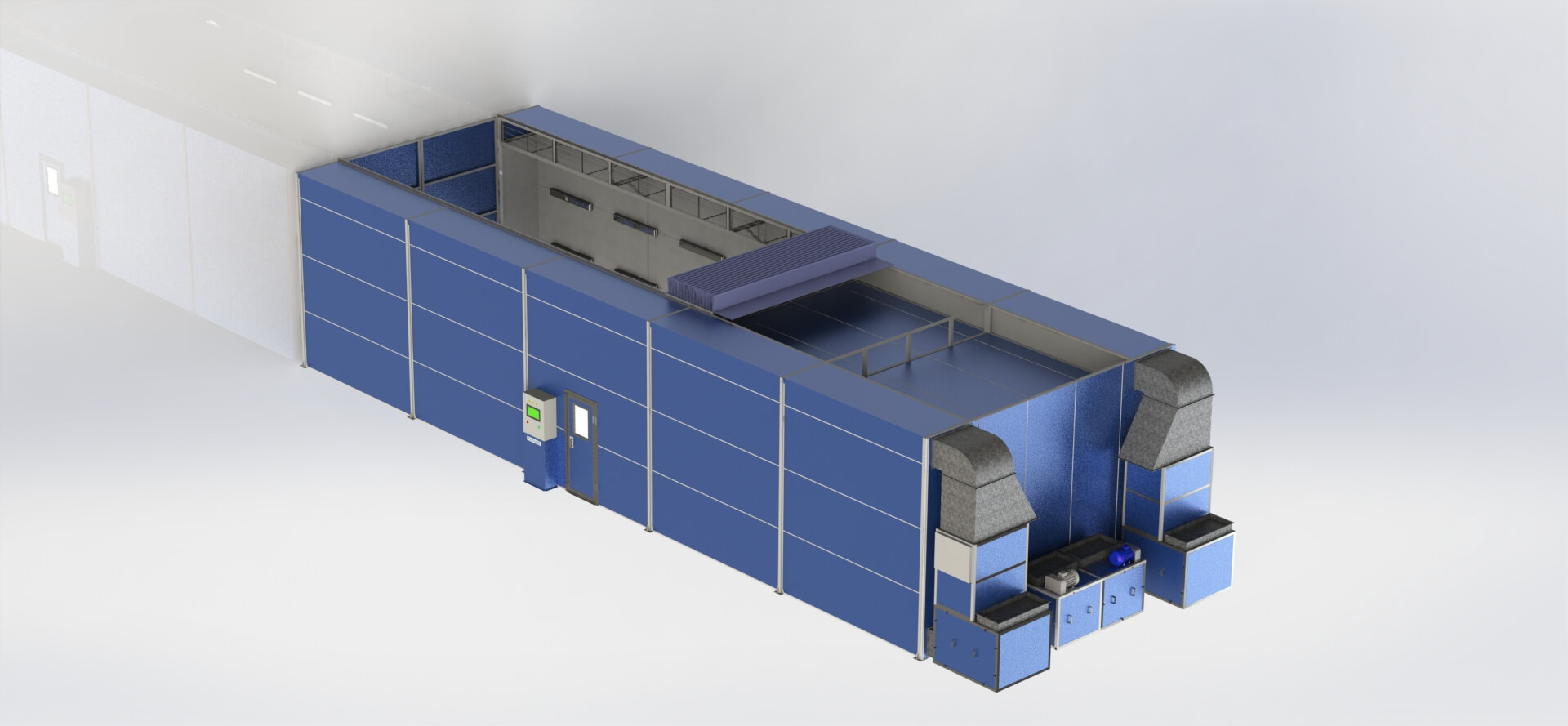

Větrání zajišťují dvě sady termoventilačních jednotek. Systém zahrnuje dvě přívodní jednotky BVR-18 a dvě odtahové jednotky BVR-18.

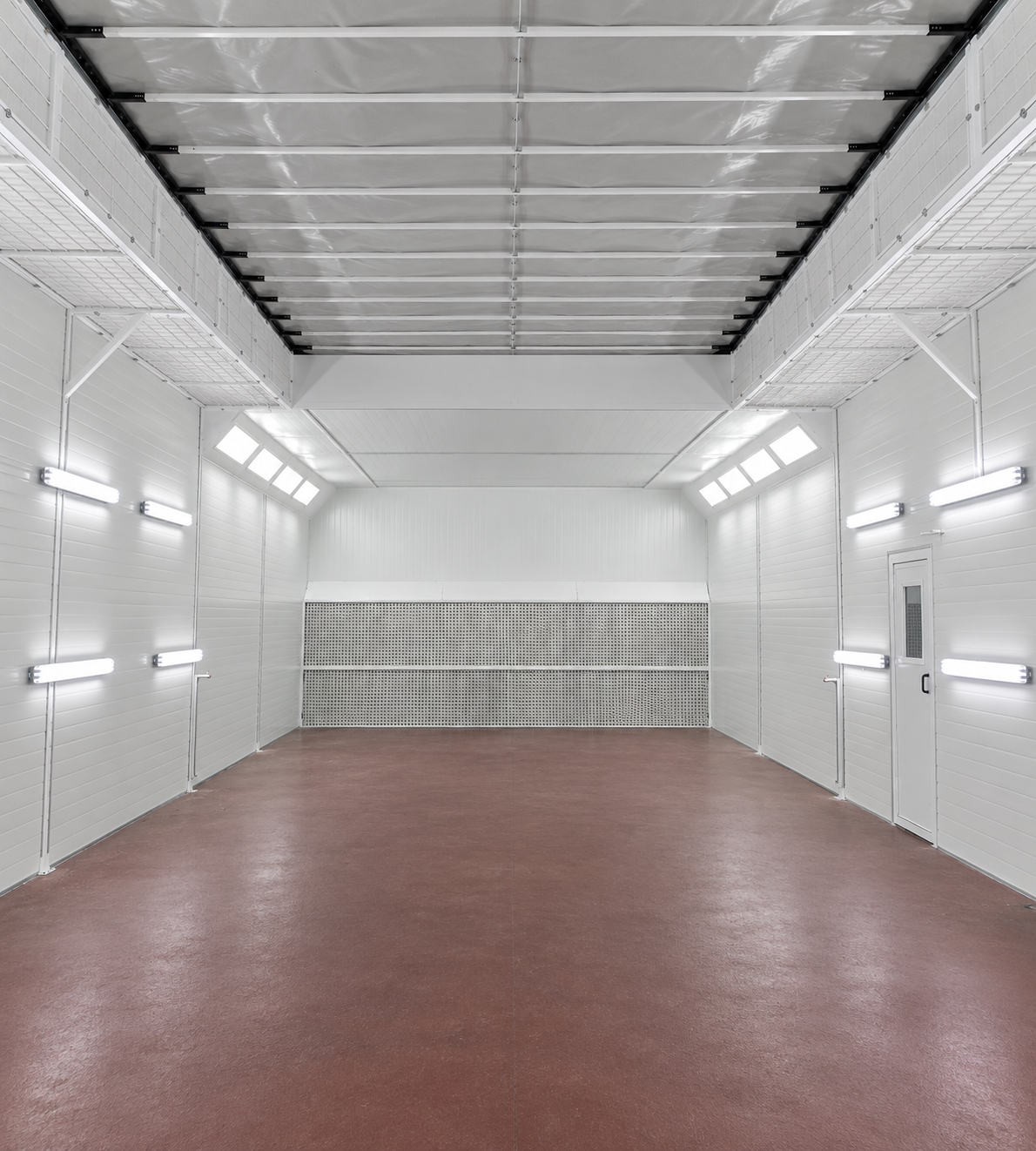

Filtrační systém zahrnuje předfiltraci a jemnou filtraci přiváděného vzduchu a také dvoustupňovou suchou filtraci odváděného vzduchu pomocí kartonového labyrintového filtru a filtru ze skelných vláken.

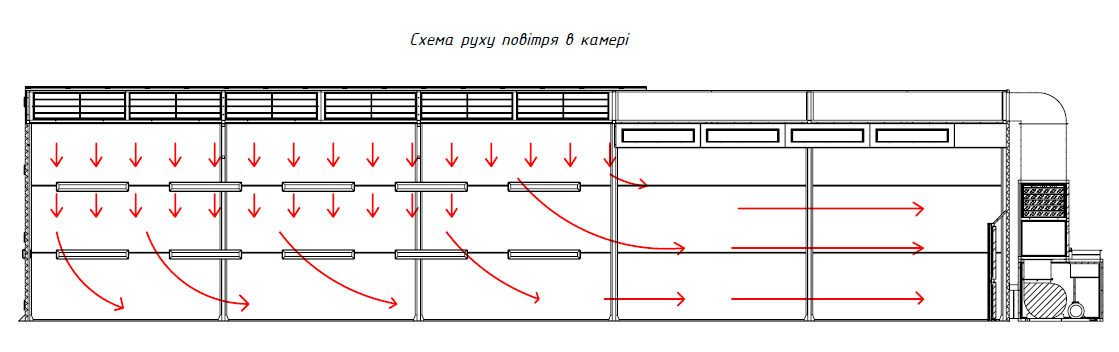

Během lakování prochází venkovní vzduch předfiltrem a je ventilátorem přiváděn přes výměník tepla a stropní filtr jemné filtrace do pracovního prostoru. Vzduch obsahující lakovací aerosol je poté filtrován a odváděn bočními odtahovými kanály.

Automatický sušicí cyklus se skládá ze tří fází: odvětrání, sušení a chlazení. Během sušení vzduch cirkuluje přes výměník tepla a vrací se zpět do pracovního prostoru. Maximální teplota v kabině je +60 °C.

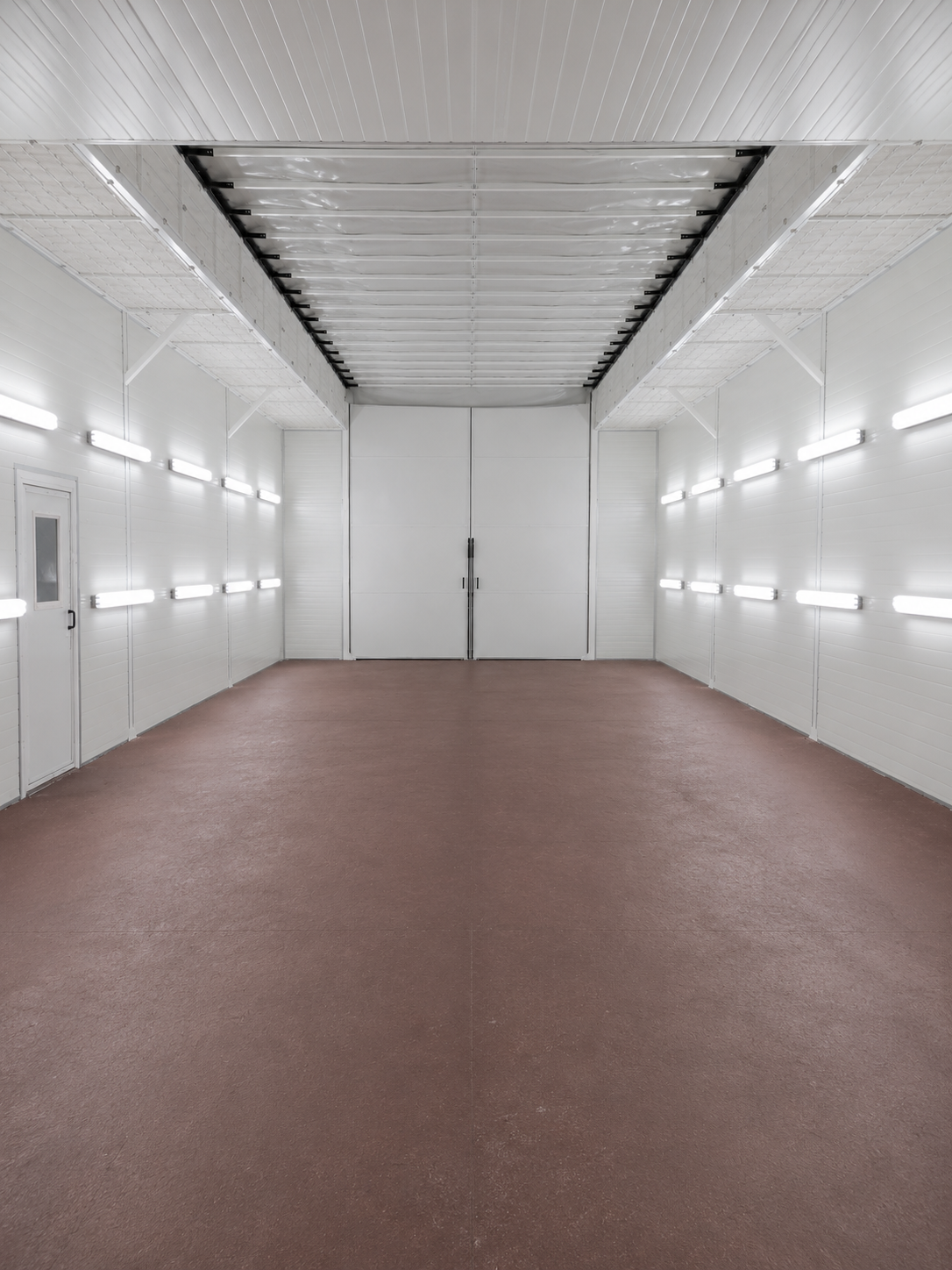

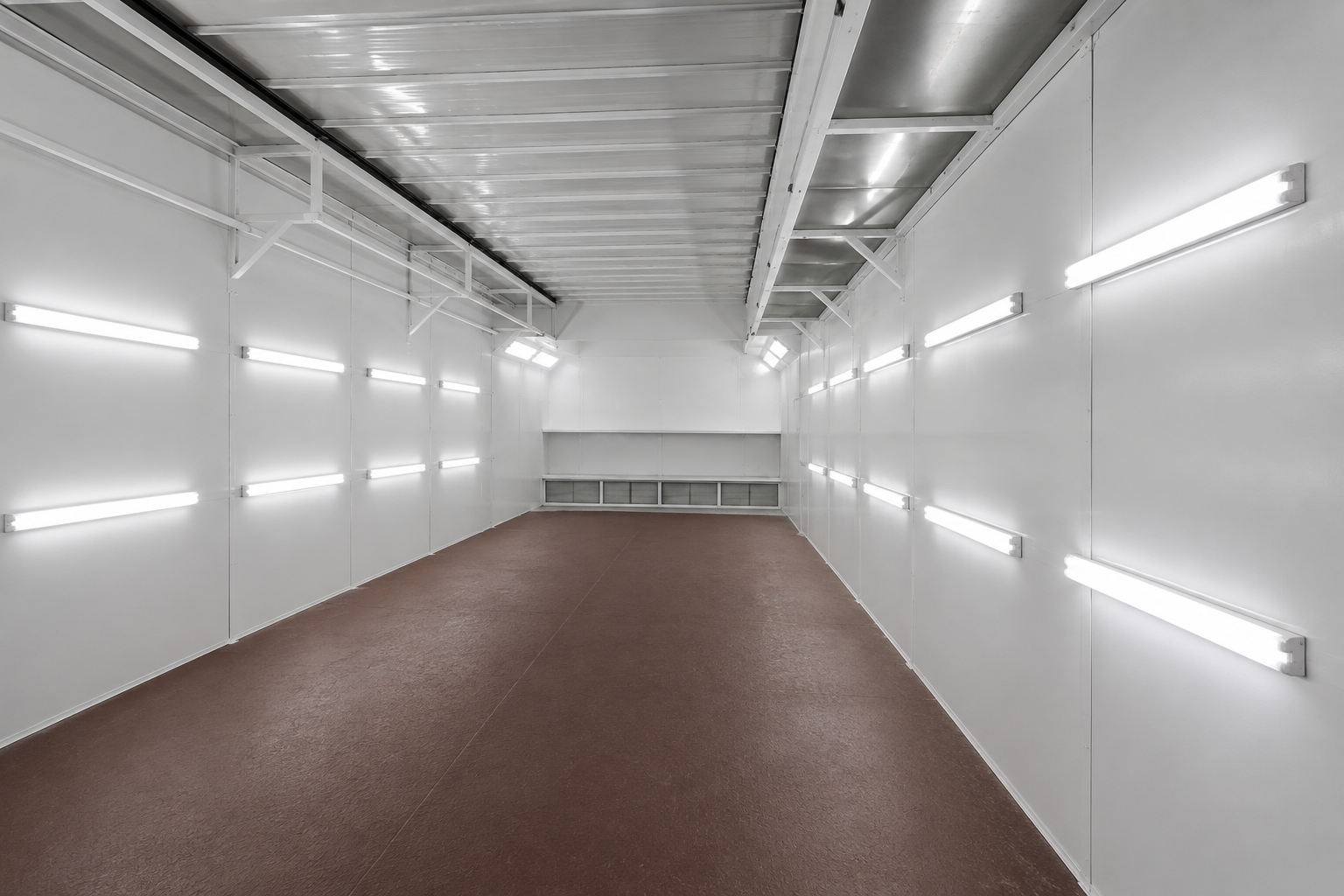

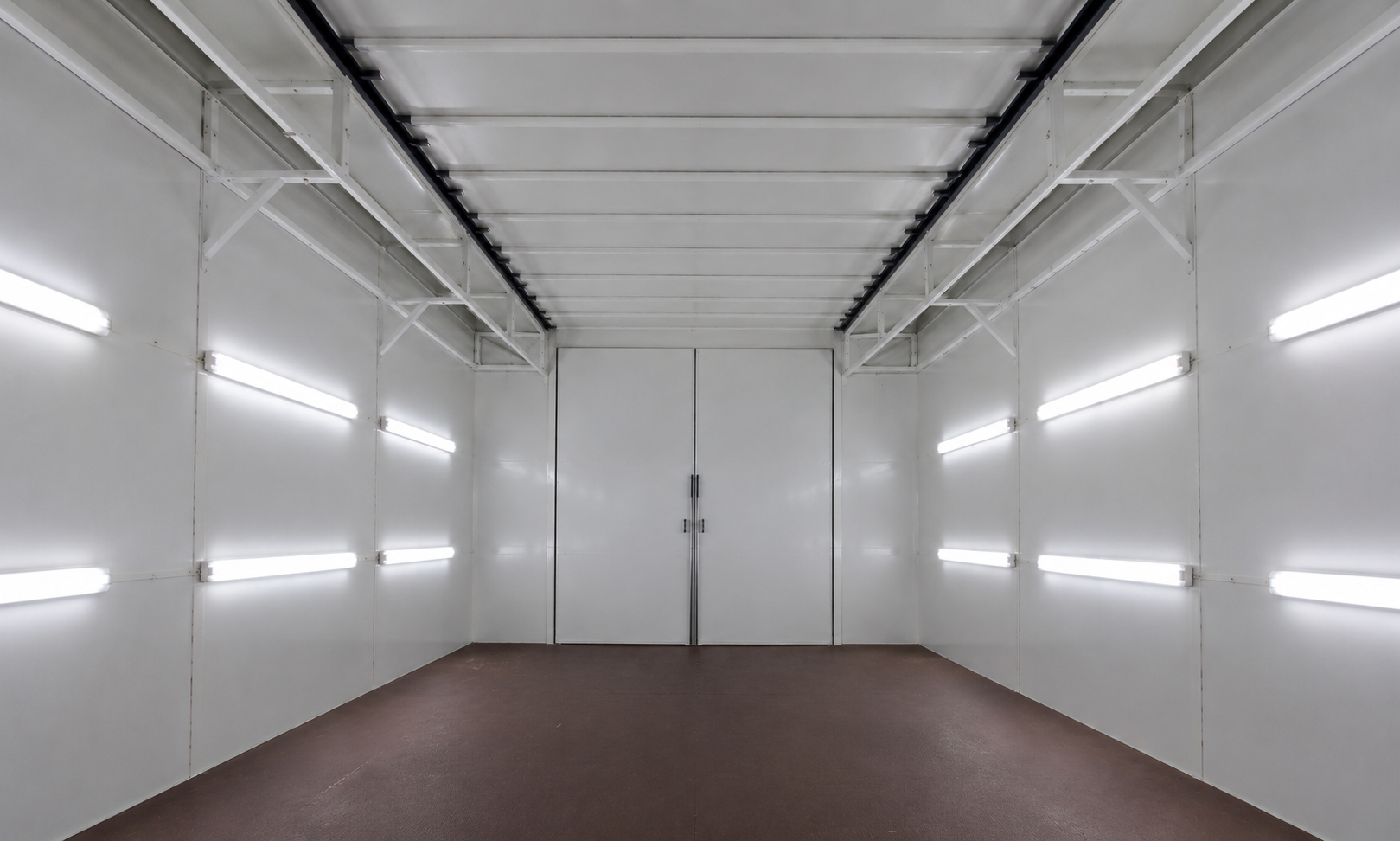

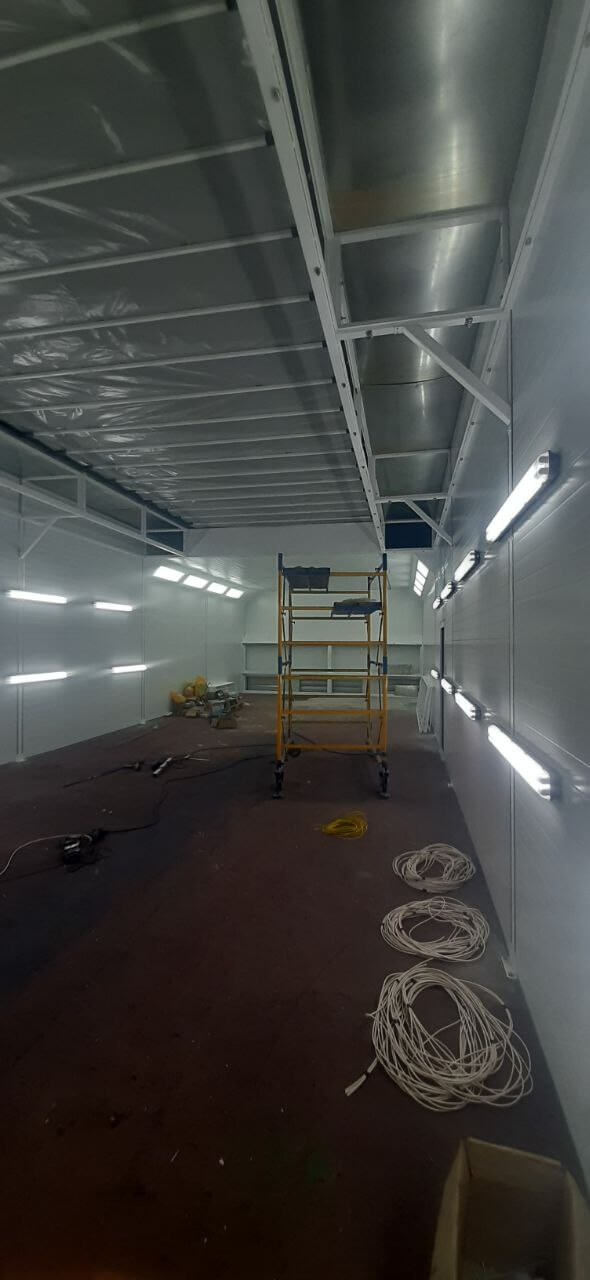

Pracovní prostor je osvětlen svítidly s LED trubicemi T8. Konstrukce zahrnuje stropní, stěnová a rohová svítidla. Stropní svítidla jsou instalována pod úhlem 45° a tvoří součást konstrukce kabiny.

Zařízení je ovládáno z elektrického ovládacího panelu. Řídicí systém umožňuje nastavení provozních parametrů, časovač sušení, počítadlo provozních hodin, frekvenční regulaci ventilátorů a indikaci provozního stavu hlavních komponent.

Proti přehřátí je zajištěna dvoustupňová nouzová teplotní ochrana. Při 90 °C se vypíná topný systém; při 115 °C se zařízení zcela odpojí.

Technické specifikace komplexu

Zařízení pro průmyslové lakování nadrozměrných kovových konstrukcí často vyžaduje individuální technické řešení, protože rozměry výrobků a dispozice dílny kladou specifické technické požadavky. Pro PE „AV-EKSIM“ společnost TWEKO navrhla a vyrobila lakovací a sušicí kabinu řady RKFS s posuvným stropem. Řešení kombinuje nakládání shora pomocí mostového jeřábu, lakování a sušení v jednom pracovním prostoru a samostatné filtrační systémy pro přiváděný a odváděný vzduch.

Plánujete zřídit pracoviště pro lakování a sušení nadrozměrných výrobků? Specialisté TWEKO vám pomohou vybrat vhodnou konfiguraci lakovací a sušicí kabiny a také systémy větrání, filtrace a vytápění podle rozměrů vašich výrobků a požadavků výrobního procesu.
