Mobilní lakovací kabina MKF
Na objednávku

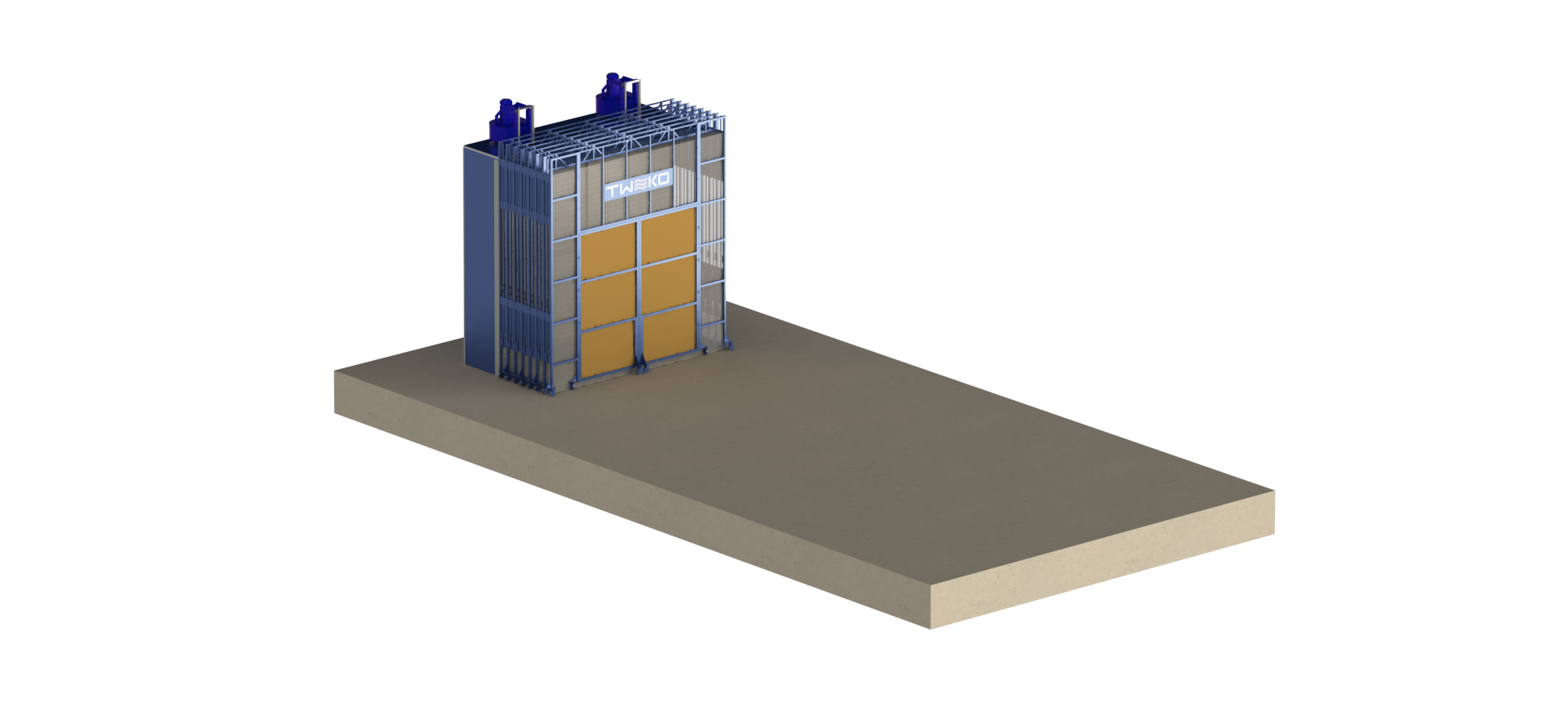

Řada MKF zahrnuje mobilní lakovací kabiny s výsuvnou konstrukcí pro lakování velkorozměrných výrobků v provozech s omezeným výrobním prostorem. Ve složeném stavu lakovací kabina zabírá minimum místa a dva pracovníci ji ručně rozloží za 2–3 minuty bez speciální techniky. Vzduch vstupuje do kabiny přes filtry zabudované ve vratech a je odváděn odtahovou jednotkou přes filtrační stěnu.
Výsuvná konstrukce šetří plochuZakládání jeřábem, VZV nebo vozíkemFiltrace přiváděného vzduchu ve vratechOvládací panel s automatikouNehořlavé materiály, automatické blokování
Mobilní lakovací kabiny řady MKF jsou určeny pro nanášení základních nátěrů, barev, emailů a laků na velkorozměrné výrobky — strojní díly, ocelové konstrukce a průmyslová zařízení — v provozech s omezeným výrobním prostorem. Klíčovou vlastností řady je výsuvná konstrukce kabiny: ve složeném stavu zabírá minimum místa a dva pracovníci ji ručně rozloží za 2–3 minuty bez speciální techniky.
Výrobky se do pracovní zóny zakládají jeřábem, vysokozdvižným vozíkem nebo vozíkem. Kabina nemá systém ohřevu vzduchu, takže nátěr schne přirozeně; pro lakování i sušení v jedné kabině je určena řada MKFS.
Strojní dílyOcelové konstrukcePrůmyslové zařízení
Jak je kabina uspořádána
Kabina je portálová výsuvná konstrukce z ocelových profilových trubek a úhelníků, potažená plachtovinou a namontovaná na kolech. Zadní pevná stěna je ze sendvičových panelů a je v ní umístěn odtahový kanál. Ve složeném stavu kabina uvolňuje výrobní plochu pro jiné operace.
6,4–15délka pracovní zóny, m
3,3–4délka kabiny ve složeném stavu, m
12 000–26 000průtok vzduchu, m³/h
0,26–0,28rychlost proudění vzduchu v kabině, m/s
Ovládací panel s řídicími a monitorovacími funkcemi zajišťuje řízení vzduchotechniky a osvětlení kabiny.
Proudění vzduchu
Vrata s přívodními filtryPracovní zónaFiltrační stěnaOdtahová jednotka
Vzduch vstupuje do kabiny přes systém filtrace přiváděného vzduchu zabudovaný do vrat na zip, prochází pracovní zónou a je odváděn radiální odtahovou jednotkou přes odtahový kanál — filtrační stěnu. Proud vzduchu zachycuje lakovací mlhu a přestřiky a odtahové filtry je zadrží před vypuštěním vzduchu. Rovnoměrné proudění vzduchu kolem výrobku také podporuje přirozené schnutí nátěru. Vzduchotechnický systém je vlastní konstrukcí společnosti TWEKO.
Konstrukce
Kabina — portálová výsuvná konstrukce z ocelových profilových trubek a úhelníků, potažená plachtovinou, na kolech; zadní pevná stěna ze sendvičových panelů. Kabinu rozkládají a skládají dva pracovníci ručně.
Vrata — dvoukřídlá, na zip, se zabudovaným systémem filtrace přiváděného vzduchu.
Vzduchotechnika — radiální odtahová ventilační jednotka s elektromotorem, odtahový kanál (filtrační stěna) se sadou rámů filtrů.
Filtrace — systém filtrace přiváděného vzduchu, sada odtahových, přívodních a předfiltrů.
Osvětlení — stropní svítidla (2 nebo 3 na každý vazník podle šířky kabiny) a boční svítidla (2 na každý sloupek).
Ovládací panel — s řídicími a monitorovacími funkcemi.
Bezpečnost
Kabina odpovídá mezinárodním bezpečnostním normám a státním předpisům o bezpečnosti a ochraně zdraví při práci.
Kabina je vyrobena z nehořlavých materiálů.
Ventilátory a hlavní prvky vzduchotechniky jsou v provedení do prostředí s nebezpečím výbuchu.
Automatický blokovací systém zabrání přívodu stlačeného vzduchu do stříkacích pistolí, pokud se vzduchotechnika zastaví.
Volitelně lze kabinu vybavit systémem automatické detekce nebezpečných koncentrací hořlavých par, který přepne vzduchotechniku na plný výkon a páry odvede.
Individuální konfigurace
V případě potřeby se kabina vyrábí podle individuálního technického zadání. Volitelně ji lze doplnit systémem plynulé regulace proudění vzduchu pomocí frekvenčního měniče (až 40% úspora elektrické energie), sadou pneumatického lakovacího vybavení, filtrační jednotkou odpadního vzduchu s aktivním uhlím a kolejovým přepravním vozíkem pro přesun výrobků mezi pracovišti.
Potřebujete lakovací kabinu pro svůj projekt?
Navrhneme konfiguraci podle vašich výrobků a podmínek v lakovně.
Rozsah dodávky kabin řady MKF
Pro základní konfiguraci*
Komponenta
Množství
Konstrukce
Výsuvná kabina z ocelových profilových trubek a úhelníků, potažená plachtovinou, na kolech
1 sada
Zadní pevná stěna ze sendvičových panelů
1 ks
Vrata na zip se systémem filtrace přiváděného vzduchu
1 sada
Osvětlení
Sada stropních svítidel (2 nebo 3 na každý vazník, podle šířky)
1 sada
Sada bočních svítidel (2 na každý sloupek)
1 sada
Vzduchotechnika
Radiální odtahová ventilační jednotka s elektromotorem
1 ks
Odtahový kanál (filtrační stěna)
1 sada
Filtrace
Systém filtrace přiváděného vzduchu
1 sada
Sada odtahových, přívodních a předfiltrů
1 sada
Sada rámů odtahových filtrů
1 sada
Ovládání
Ovládací panel s řídicím a kontrolním systémem
1 ks
* Rozsah dodávky je uveden pro základní konfiguraci a může se lišit podle technického zadání zákazníka.
Technické parametry kabin řady MKF
Pro základní konfiguraci*
Parametr
MKF-6
MKF-9
MKF-11
MKF-13
MKF-15
Rozměry**
Vnější rozměry v rozloženém stavu (D׊×V), m
8,5 × 4,1 × 3,1
10,5 × 4,6 × 4,1
13 × 5,1 × 5,1
15 × 5,1 × 5,1
17,1 × 5,1 × 5,1
Vnější rozměry ve složeném stavu (D׊×V), m
3,3 × 4,1 × 3,1
3,6 × 4,6 × 4,1
3,7 × 5,1 × 5,1
4 × 5,1 × 5,1
4 × 5,1 × 5,1
Vnitřní rozměry pracovní zóny (D׊×V), m
6,4 × 4 × 3
8,5 × 4,5 × 4
10,8 × 5 × 5
12,9 × 5 × 5
15 × 5 × 5
Vrata dvoukřídlá, na zip (Š×V), mm
3 000 × 2 800
3 500 × 3 500
4 000 × 4 000
4 000 × 4 000
4 000 × 4 000
Vzduchotechnika
Průtok vzduchu, m³/h
12 000
18 000
23 000
23 000
26 000
Rychlost proudění vzduchu v kabině, m/s
0,28
0,28
0,26
0,26
0,28
Příkon ventilační jednotky, kW
4
5,5
7,5
7,5
11
Elektrická energie
Celkový příkon, kW
4,5
6
8
8
12
Napájení
3 fáze, 380 V, 50 Hz
* Parametry jsou uvedeny pro základní konfiguraci. V případě potřeby se kabina vyrábí podle individuálního technického zadání. ** Vnější rozměry kabiny závisí na typu a umístění ventilační jednotky.
