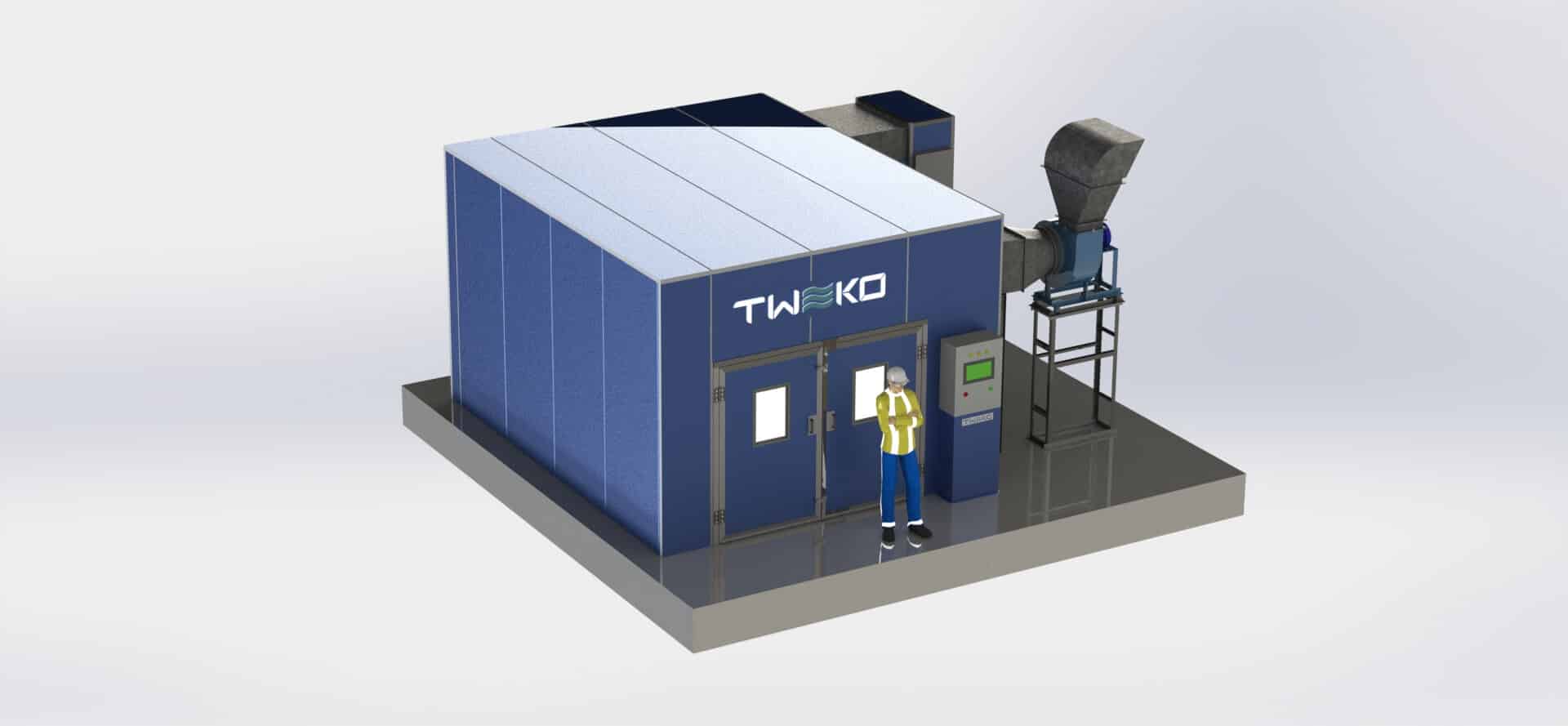

Lakovací kabina: série KF
Na objednávku
Řada KF zahrnuje univerzální lakovací kabiny v několika velikostech pro nanášení ochranných a dekorativních nátěrů na výrobky z kovu, dřeva, plastu a dalších materiálů. Vyvážená vzduchotechnika s filtrací EU5 a EU3 a automatické řízení pomocí PLC zajišťují stálou kvalitu nátěru a bezpečné pracovní podmínky obsluhy.
Filtrace EU5 a EU3, přetlakOhřev: nafta, plyn, teplá voda nebo elektřinaAutomatický cyklus řízený PLCLED osvětlení nejméně 800 luxůEvropské normy BOZP
Typ produktu:
Lakovací kabiny
Odvetví:
Pro autoservis Pro kovové konstrukce Pro železniční vagóny Pro obrannou techniku Pro zemědělskou techniku
Lakovací kabiny řady KF jsou určeny pro nanášení ochranných a dekorativních nátěrů na výrobky z kovu, dřeva, plastu a dalších materiálů. Klíčovou vlastností řady je univerzálnost: několik velikostí, volba zdroje ohřevu a kompatibilita s širokou škálou nátěrových hmot, včetně základních barev, barev, emailů, laků a vodou ředitelných nátěrových hmot.
Kabina je navržena v souladu s evropskými normami bezpečnosti a ochrany zdraví při práci. Vytváří optimální pracovní podmínky pro obsluhu a zvyšuje efektivitu lakoven v závodech, kovodílnách, nábytkářské výrobě a autoservisech.
Kovovýroba a ocelové konstrukceNábytkářská výrobaAutoservisy a speciální technikaVýrobky z plastu

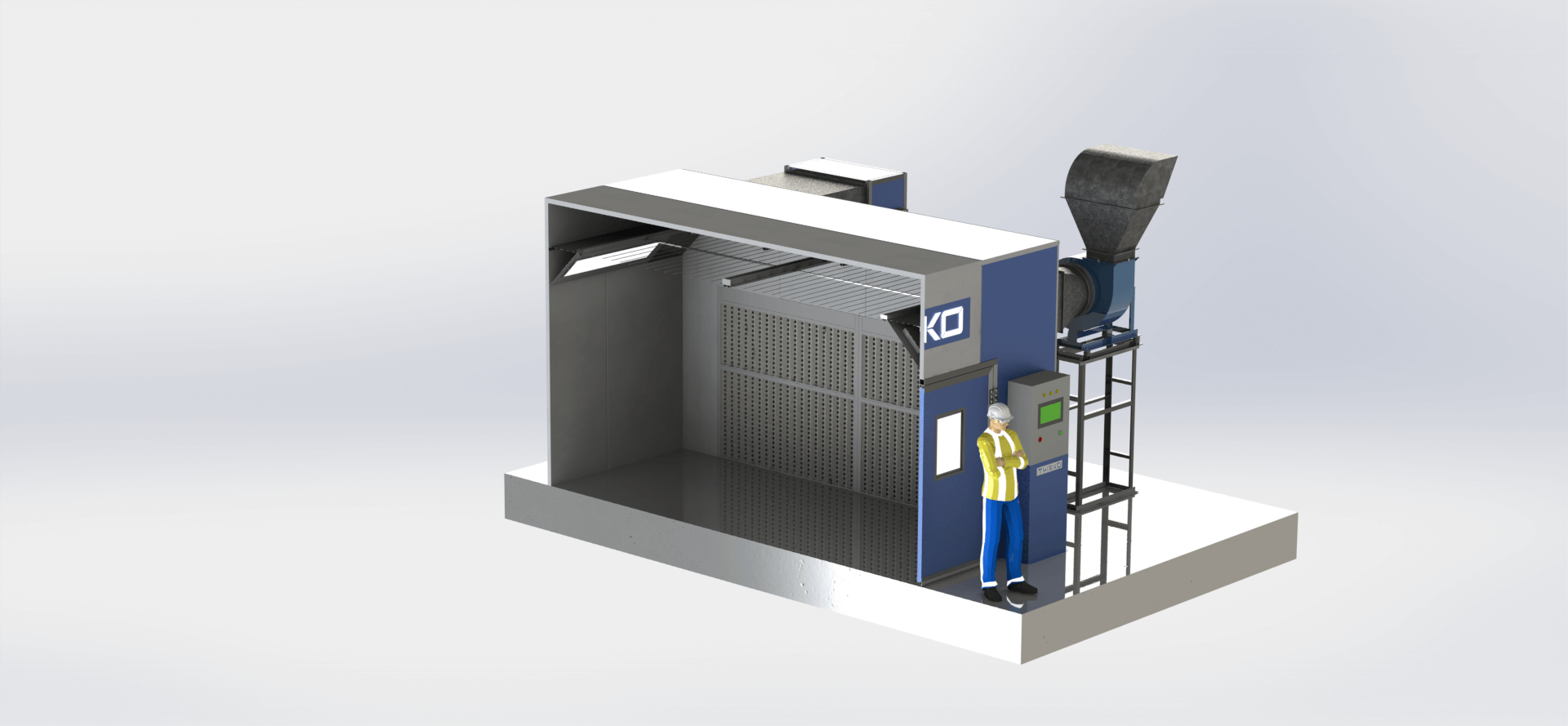

Jak je kabina uspořádána
Kabina je vyrobena ze sendvičových panelů s nehořlavou výplní z minerální vaty a těsná vrata s obvodovým těsněním pomáhají udržovat stabilní teplotu uvnitř kabiny. Nevýbušné LED osvětlení zajišťuje nejméně 800 luxů, což umožňuje přesně posoudit kvalitu nátěru.
4–6délka pracovní zóny, m
8 000–13 000vzduchový výkon, m³/h
0,28rychlost proudění v pracovní zóně, m/s
16–24teplota vzduchu, °C
Programovatelný logický automat (PLC) automaticky provádí celý cyklus — lakování, odvětrání a chlazení — podle časových a teplotních režimů nastavených obsluhou a minimalizuje spotřebu elektrické energie.
Mikroklima a proudění vzduchu
PředfiltryPřívodní jednotka a výměník teplaStropní filtry EU5Pracovní zónaOdsávací stěna, filtry EU3
Vyvážená vzduchotechnika vytváří nepřetržitý proud čistého vzduchu pracovní zónou. Přetlak brání vnikání prachu a dalších nečistot zvenčí a odtahový systém s filtrací odstraňuje lakovací mlhu a přestřiky z pracovní zóny a zabraňuje jejich šíření do okolí. Tím chrání čerstvě nalakované povrchy a zajišťuje stálou kvalitu nátěru.
V závislosti na konfiguraci využívá systém úpravy vzduchu čtyřtahový výměník tepla z nerezové oceli s naftovým nebo plynovým hořákem, teplovodní ohřívač nebo elektrický ohřívač k udržení požadované teploty procesu. Tlaková čidla sledují zanesení filtrů, proudění vzduchu v kanálech a chod ventilátorů.
Konstrukce
Kabina — sendvičové panely tloušťky 60 mm s nehořlavou výplní z minerální vaty.
Vrata — vstupní vrata 2 400 × 2 000 mm, těsná, s obvodovým těsněním.
Vzduchotechnika — radiální přívodní a odtahová ventilační jednotka s elektromotory, odsávací stěna ASS-2,5 a klapka pro ruční regulaci tlaku vzduchu v kabině.
Filtrace — vícestupňová filtrace přiváděného vzduchu včetně stropních filtrů EU5 ve stropní konstrukci s rámy filtrů, dvoustupňová suchá filtrace odtahového vzduchu třídy EU3.
Ohřev vzduchu — čtyřtahový výměník tepla z nerezové oceli s naftovým nebo plynovým hořákem, teplovodní ohřívač nebo elektrický ohřívač, dle volby zákazníka.
Osvětlení — nevýbušná stropní LED svítidla 4 × 18 W, osvětlenost nejméně 800 luxů.
Ovládací panel — programovatelný logický automat (PLC), termostat, čidla tlaku a teploty, počítadlo motohodin a časové relé.
Bezpečnost
Kabina je navržena v souladu s evropskými normami bezpečnosti a ochrany zdraví při práci.
Kabina je vyrobena z nehořlavých materiálů.
V režimu lakování se vzduch v kabině zcela obnovuje, což zabraňuje vzniku výbušných koncentrací hořlavých látek.
Ventilátory a hlavní prvky vzduchotechniky jsou v provedení do prostředí s nebezpečím výbuchu.
Automatický ochranný blokovací systém zabrání přívodu barvy nebo stlačeného vzduchu do stříkacího zařízení v případě zastavení vzduchotechniky.
Volitelně může být kabina vybavena systémem detekce hořlavých plynů a par se sledováním koncentrace vzhledem k dolní mezi výbušnosti (LEL) a automatickým hasicím systémem.
Individuální konfigurace
Velikost kabiny, zdroj ohřevu a sestava doplňkového vybavení se volí podle podmínek provozu zákazníka: frekvenční měniče (až 40% úspora elektrické energie), sendvičové panely 100 mm pro lepší tepelnou izolaci a instalaci venku, přídavná těsná nástěnná svítidla, sada pneumatického lakovacího vybavení, filtrační jednotka s aktivním uhlím, odsávací stěna AS Hydro s vodní clonou místo suché filtrace.
Potřebujete lakovací kabinu pro svůj projekt?
Navrhneme konfiguraci podle vašich výrobků a podmínek v lakovně.
Rozsah dodávky kabin řady KF
Pro základní konfiguraci*
Komponenta
KF-4
KF-5
KF-6
Konstrukce
Sada stěnových panelů tloušťky 60 mm
1 sada
Vstupní vrata
1 ks
Stropní konstrukce se sadou rámů stropních filtrů
1 sada
Osvětlení
Stropní svítidla, 4 × 18 W
4 ks
6 ks
8 ks
Topný systém
Naftový nebo plynový hořák, elektrický ohřívač nebo teplovodní ohřívač
1 ks
Čtyřtahový výměník tepla z nerezové oceli
1 ks
Vzduchotechnika
Radiální přívodní ventilační jednotka s elektromotorem
1 ks
Radiální odtahová ventilační jednotka s elektromotorem
1 ks
Odsávací stěna ASS-2,5
1 sada
1 sada
2 sady
Klapka pro ruční regulaci tlaku vzduchu v kabině
1 ks
Filtrace
Sada odtahových, přívodních a předfiltrů
1 sada
Ovládání
Ovládací panel s řídicím a kontrolním systémem
1 ks
Tlakoměr v kabině
1 ks
* Rozsah dodávky je uveden pro základní konfiguraci a může se lišit podle technického zadání zákazníka.
Technické parametry kabin řady KF
Pro základní konfiguraci*
Parametr
KF-4
KF-5
KF-6
Rozměry**
Vnější rozměry (D׊×V), m
4,1 × 4,3 × 3
5,1 × 5,3 × 3
6,1 × 6,3 × 3
Vnitřní rozměry kabiny (D׊×V), m
4 × 3 × 2,6
5 × 4 × 2,6
6 × 5 × 2,6
Vstupní vrata (Š×V), mm
2 400 × 2 000
Vzduchotechnika
Vzduchový výkon, m³/h
8 000
9 000
13 000
Rychlost proudění vzduchu v pracovní zóně, m/s
0,28
Teplota vzduchu (nastavuje obsluha), °C
16–24
Příkon přívodní ventilační jednotky, kW
4
4
5,5
Příkon odtahové ventilační jednotky, kW
4
4
2 × 3
Ohřev vzduchu***
Tepelný výkon naftového hořáku, kW
40–85
60–118
80–160
Spotřeba nafty, kg/h
3,4–7,2
5,1–10
7–13
Tepelný výkon plynového hořáku, kW
35–85
52–103
60–170
Spotřeba zemního plynu, Nm³/h
6,4–12,7
6,4–12,7
6,4–18
Tepelný výkon teplovodního ohřívače (při 90/70 °C), kW
84
91
120
Max. průtok topné vody ohřívačem (při 90/70 °C), m³/h
3,9
4
5
Příkon elektrického ohřívače, kW
18–54
23–69
30–90
Elektrická energie
Příkon (bez elektrického ohřívače), kW
8
10
14
Napájení
3 fáze, 380 V, 50 Hz
* Parametry jsou uvedeny pro základní konfiguraci. Výkon kabiny výrazně roste při použití doplňkových pomocných uzlů. ** Vnější rozměry kabiny závisí na typu a umístění ventilační jednotky. *** Spotřeba paliva závisí na venkovní teplotě vzduchu. Ohřev vzduchu může zajišťovat plynový nebo naftový hořák, teplovodní ohřívač nebo elektrický ohřívač, dle volby zákazníka.
