Řada MKFS zahrnuje mobilní lakovací a sušicí kabiny s výsuvnou konstrukcí pro lakování a sušení velkorozměrných výrobků v provozech s omezeným výrobním prostorem. Ve složeném stavu lakovací kabina zabírá minimum místa a dva pracovníci ji ručně rozloží za 2–3 minuty bez speciální techniky. Ohřev vzduchu až na 60 °C umožňuje provádět lakování i sušení v jedné kabině.
| Typ produktu: | Lakovací kabiny s vysoušecími funkcemi |
| Série: | MKFS |
| Sféra použití: | Velkoobjemové výrobky |
Mobilní lakovací a sušicí kabiny řady MKFS jsou určeny pro nanášení a sušení základních nátěrů, barev, emailů a laků na velkorozměrných výrobcích — strojních dílech, ocelových konstrukcích a průmyslovém zařízení — v provozech s omezeným výrobním prostorem. Klíčovou vlastností řady je výsuvná konstrukce kabiny: ve složeném stavu zabírá minimum místa a dva pracovníci ji ručně rozloží za 2–3 minuty bez speciální techniky.
Výrobky se do pracovní zóny zakládají jeřábem, vysokozdvižným vozíkem nebo vozíkem. Termoventilační jednotka udržuje teplotu až 60 °C, takže lakování i sušení probíhá v jedné kabině, což urychluje sušení a eliminuje nutnost přesouvat výrobky do samostatné sušicí kabiny.

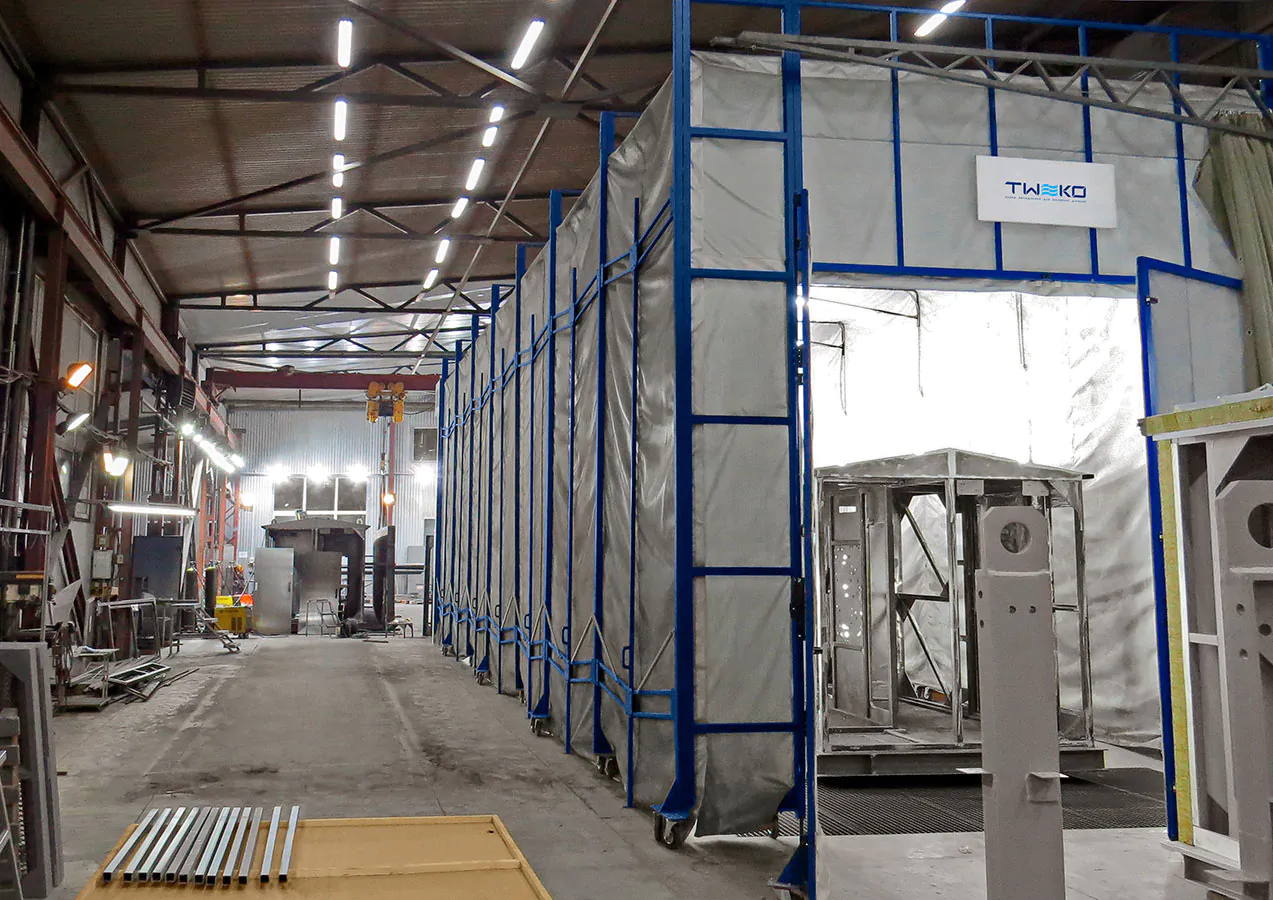

Kabina je portálová výsuvná konstrukce z ocelových profilových trubek a úhelníků, potažená otěruvzdornou nehořlavou tkaninou a namontovaná na kolech. Zadní pevná stěna je ze sendvičových panelů a termoventilační jednotka je instalována napevno v čelní části kabiny. Ve složeném stavu kabina uvolňuje výrobní plochu pro jiné operace.
Přívodní, odtahové a recirkulační klapky s pneumatickým pohonem přepínají provozní režimy a jejich poloha se sleduje z ovládacího panelu.
Přívodní a odtahová vzduchotechnika vytváří v pracovní zóně přetlak, který brání pronikání prachu a nečistot z haly, takže nalakované povrchy zůstávají čisté. Lakovací mlhu odvádí a zachycuje odtahová vzduchotechnika s filtrací. Rovnoměrné proudění vzduchu vytváří pro lakýrníka komfortní pracovní podmínky a urychluje sušení nátěru.
Odpadní vzduch prochází dvoustupňovou suchou filtrací s účinností odlučování nejméně 95 % (třída EU4): kartonovými labyrintovými filtry s jímavostí barvy až 16 kg/m² a filtry PaintStop ze skelných vláken.
Přívodní a odtahové klapky jsou otevřené, recirkulace je uzavřená, takže se vzduch průběžně obměňuje.
Po dobu 10–15 minut se odvádějí páry nátěrových hmot; výměna vzduchu i teplota zůstávají jako v režimu lakování.
Ovládací panel automaticky přivře přívodní a odtahové klapky přibližně na 10 %. To stačí, aby nevznikla výbušná koncentrace par, a ohřátý vzduch recirkuluje pro úsporu energie.
Po sušení kabina automaticky otevře přívod a odtah a uzavře recirkulaci, čímž se ochladí výrobek i pracovní zóna.
V případě potřeby se kabina vyrábí podle individuálního technického zadání. Volitelně ji lze doplnit systémem plynulé regulace proudění vzduchu pomocí frekvenčních měničů (až 40% úspora elektrické energie), sadou pneumatického lakovacího vybavení, filtrační jednotkou odpadního vzduchu s aktivním uhlím a kolejovým přepravním vozíkem pro přesun výrobků mezi pracovišti.
Navrhneme konfiguraci podle vašich výrobků a podmínek v lakovně.
Pro základní konfiguraci*
| Komponenta | Množství |
|---|---|
| Konstrukce | |
| Výsuvná kabina z ocelových profilových trubek a úhelníků, potažená plachtovinou, na kolech | 1 sada |
| Zadní pevná stěna ze sendvičových panelů | 1 sada |
| Vrata na zip | 1 ks |
| Osvětlení | |
| Sada stropních svítidel, 2 × 18 W | 1 sada |
| Sada bočních svítidel, 2 × 18 W | 1 sada |
| Topný systém | |
| Naftový nebo plynový hořák | 1 ks |
| Čtyřtahový výměník tepla z nerezové oceli | 1 ks |
| Vzduchotechnika | |
| Radiální ventilační jednotka s elektromotorem | 1 ks |
| Odtahový kanál (filtrační stěna) | 1 sada |
| Filtrace | |
| Systém filtrace přiváděného vzduchu | 1 sada |
| Sada odtahových, přívodních a předfiltrů | 1 sada |
| Sada rámů odtahových filtrů | 1 sada |
| Ovládání | |
| Ovládací panel s řídicím a kontrolním systémem | 1 ks |
* Rozsah dodávky je uveden pro základní konfiguraci a může se lišit podle technického zadání zákazníka.
Pro základní konfiguraci*
| Parametr | MKFS-6 | MKFS-9 | MKFS-11 | MKFS-13 | MKFS-15 |
|---|---|---|---|---|---|
| Rozměry** | |||||

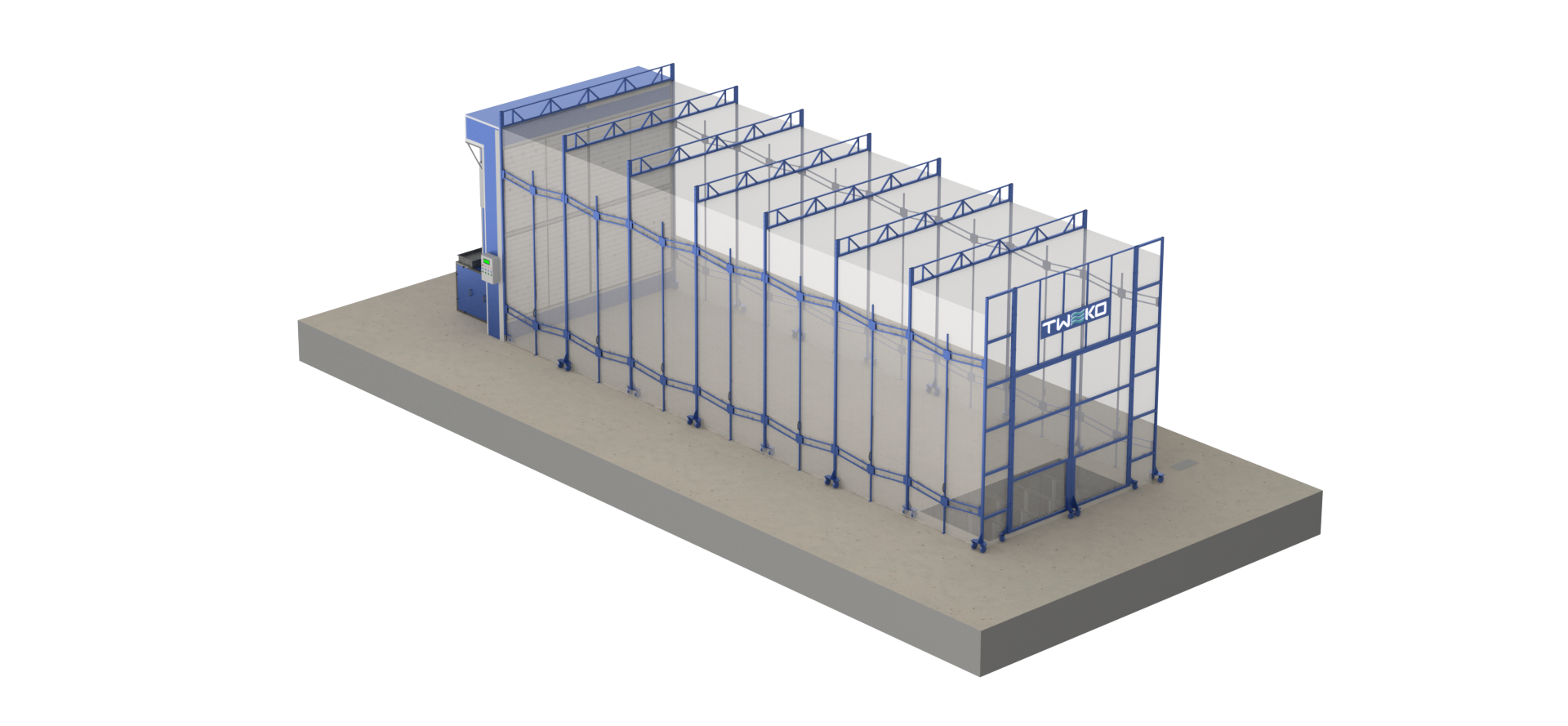

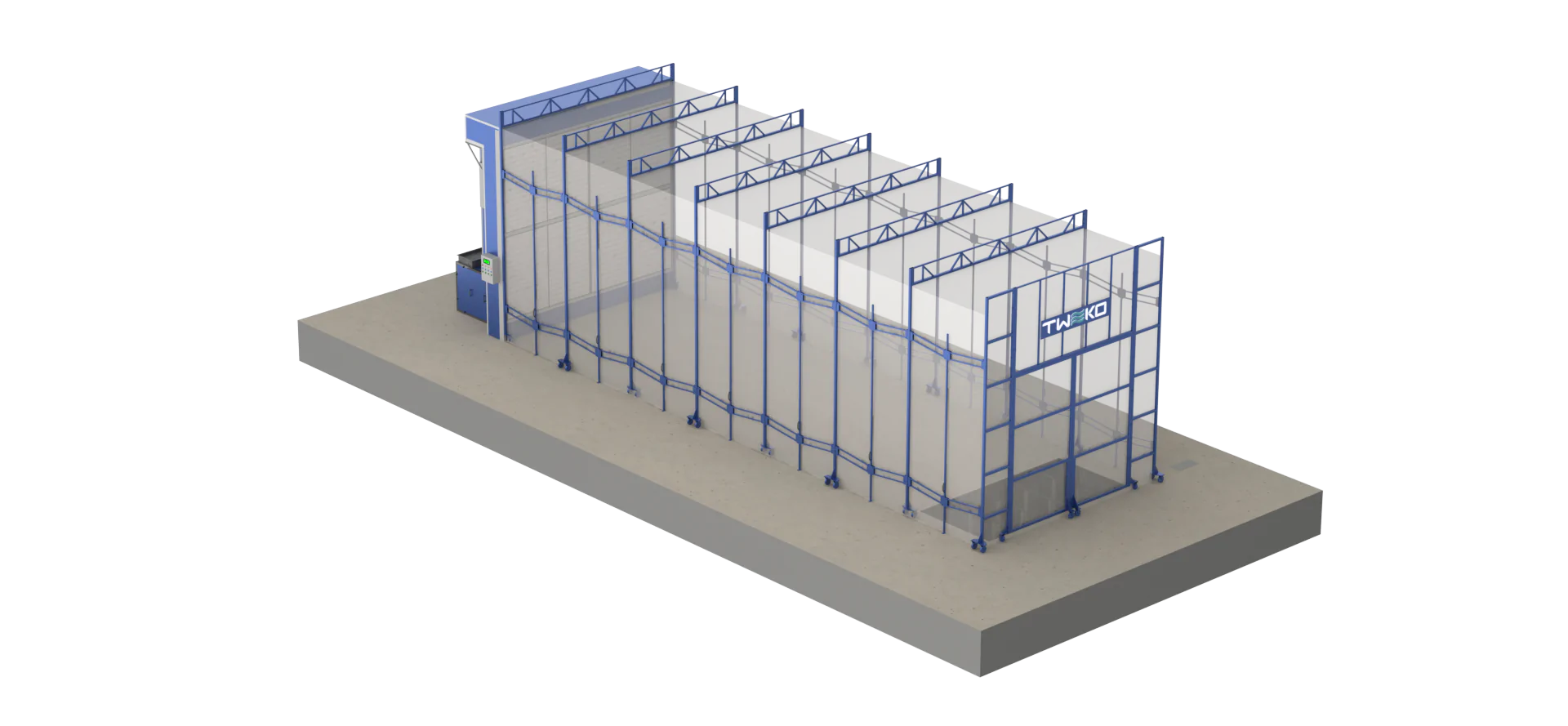

| Vnější rozměry v rozloženém stavu (D׊×V), m | 8,5 × 4,1 × 3,1 | 10,5 × 4,6 × 4,1 | 13 × 5,1 × 5,1 | 15 × 5,1 × 5,1 | 17,1 × 5,1 × 5,1 |

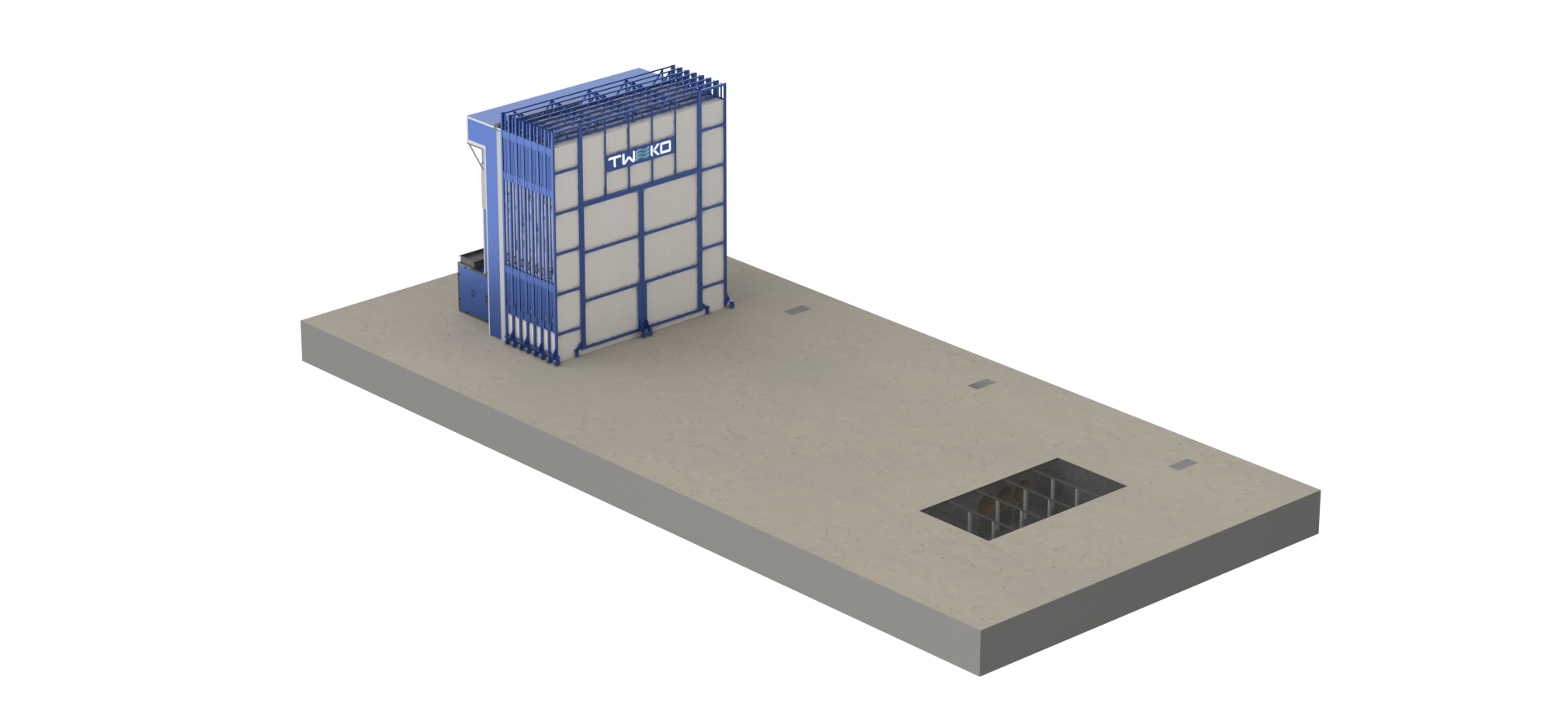

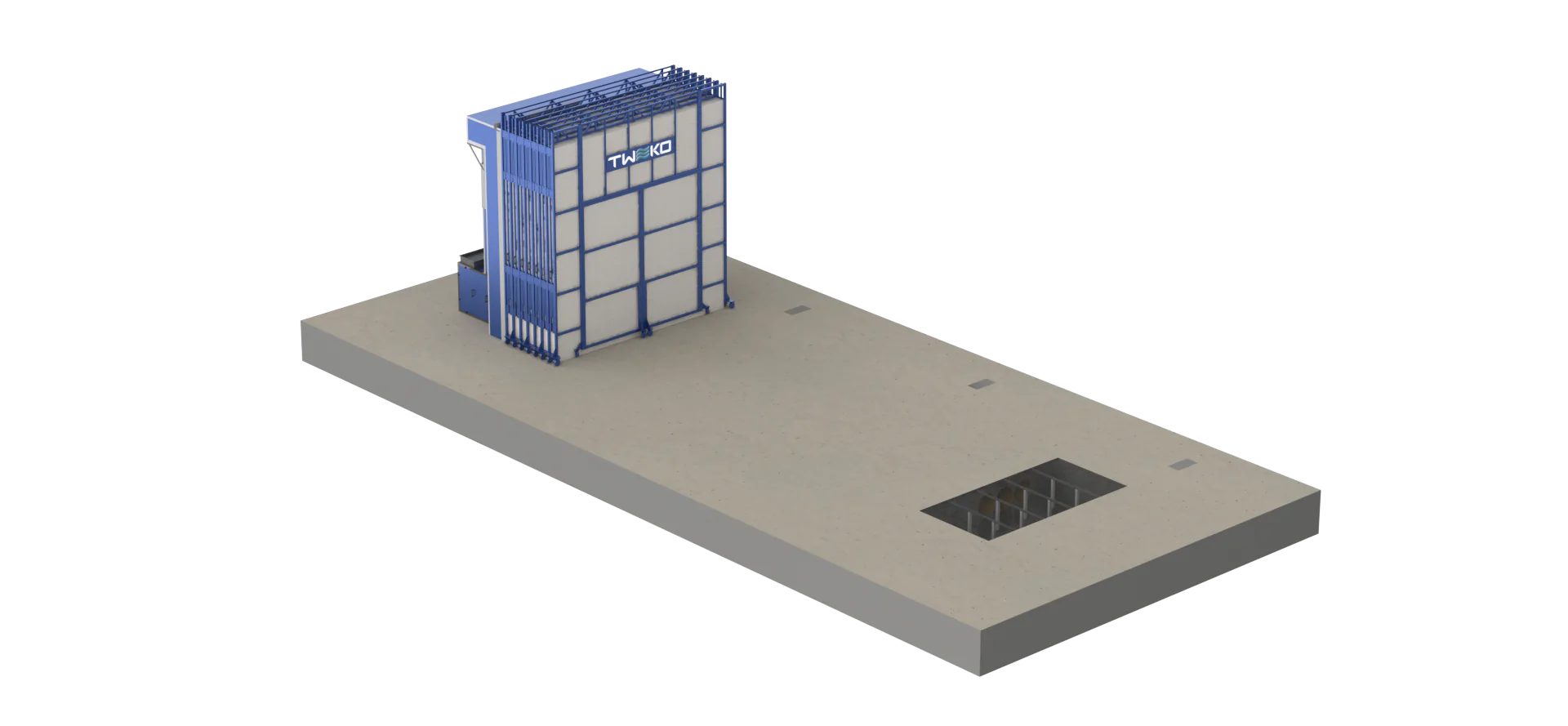

| Vnější rozměry ve složeném stavu (D׊×V), m | 3,3 × 4,1 × 3,1 | 3,6 × 4,6 × 4,1 | 3,7 × 5,1 × 5,1 | 4 × 5,1 × 5,1 | 4 × 5,1 × 5,1 |
| Vnitřní rozměry pracovní zóny (D׊×V), m | 6,4 × 4 × 3 | 8,55 × 4,5 × 4 | 10,8 × 5 × 5 | 12,9 × 5 × 5 | 15 × 5 × 5 |
| Vrata dvoukřídlá, na zip (Š×V), mm | 3 000 × 2 800 | 3 500 × 3 500 | 4 000 × 4 500 | 4 000 × 4 500 | 4 000 × 4 500 |
| Vzduchotechnika | |||||
| Průtok vzduchu, m³/h | 12 000 | 18 000 | 23 000 | 26 000 | 30 000 |
| Rychlost proudění vzduchu v kabině, m/s | 0,28 | 0,28 | 0,26 | 0,26 | 0,28 |
| Teplota vzduchu, °C | 16–60 | ||||
| Příkon přívodní ventilační jednotky, kW | 4 | 5,5 | 7,5 | 11 | 15 |
| Příkon odtahové ventilační jednotky, kW | 3 | 4 | 7,5 | 7,5 | 15 |
| Ohřev vzduchu*** | |||||
| Tepelný výkon naftového hořáku, kW | 40–85 | 80–160 | 80–200 | 115–310 | 115–310 |
| Spotřeba nafty, kg/h | 3,4–7,2 | 7–13 | 7–13 | 8,6–26 | 8,6–26 |
| Tepelný výkon plynového hořáku, kW | 35–85 | 60–170 | 85–200 | 95–300 | 95–300 |
| Spotřeba zemního plynu, Nm³/h | 3,7–8,9 | 6,4–18 | 6,4–18 | 10–32 | 10–32 |
| Příkon elektrického ohřívače, kW | 90 | 99 | 120 | 150 | 180 |
| Elektrická energie | |||||
| Příkon (bez elektrického ohřívače), kW | 8 | 10 | 14 | 16 | 20 |
| Napájení | 3 fáze, 380 V, 50 Hz | ||||
* Parametry jsou uvedeny pro základní konfiguraci. V případě potřeby se kabina vyrábí podle individuálního technického zadání.
** Vnější rozměry kabiny závisí na typu a umístění ventilační jednotky.
*** Spotřeba paliva závisí na venkovní teplotě vzduchu. Ohřev vzduchu zajišťuje plynový nebo naftový hořák či elektrický ohřívač — dle volby zákazníka.
