Pro TOV «OSK-TECHNOLOGY» byla dodána a uvedena do provozu mobilní lakovací kabina řady MKF s pracovní zónou 15×5×5 m. Toto řešení je určeno pro průmyslové lakování velkých dílů a umožňuje efektivní lokalizaci procesu v rámci výrobní haly bez nutnosti stavebních úprav. Kabina je součástí vybavení lakovny a zajišťuje odvod lakovacích aerosolů pomocí suché vícestupňové filtrace a odsávací ventilace s výkonem 25 000 m³/h. Výsledkem realizace je vytvoření kontrolované lakovací zóny a zlepšení pracovních podmínek (kvantitativní údaje nejsou ve zdrojových materiálech k dispozici).
O klientovi
TOV «OSK-TECHNOLOGY» je ukrajinský výrobce kovových konstrukcí pro těžký průmysl, včetně uhelného sektoru. Společnost byla založena v roce 2014 a následně přesunula výrobu z Doněcku do Charkova. V současnosti rozšiřuje výrobní program a modernizuje technologické procesy.
Cíl projektu — zajistit lakování velkých konstrukcí bez rozšíření výrobních ploch, s důrazem na lokalizaci procesu, odvod aerosolů a par nátěrových hmot, práci s díly do délky 15 m a efektivní využití prostoru.
Řešení

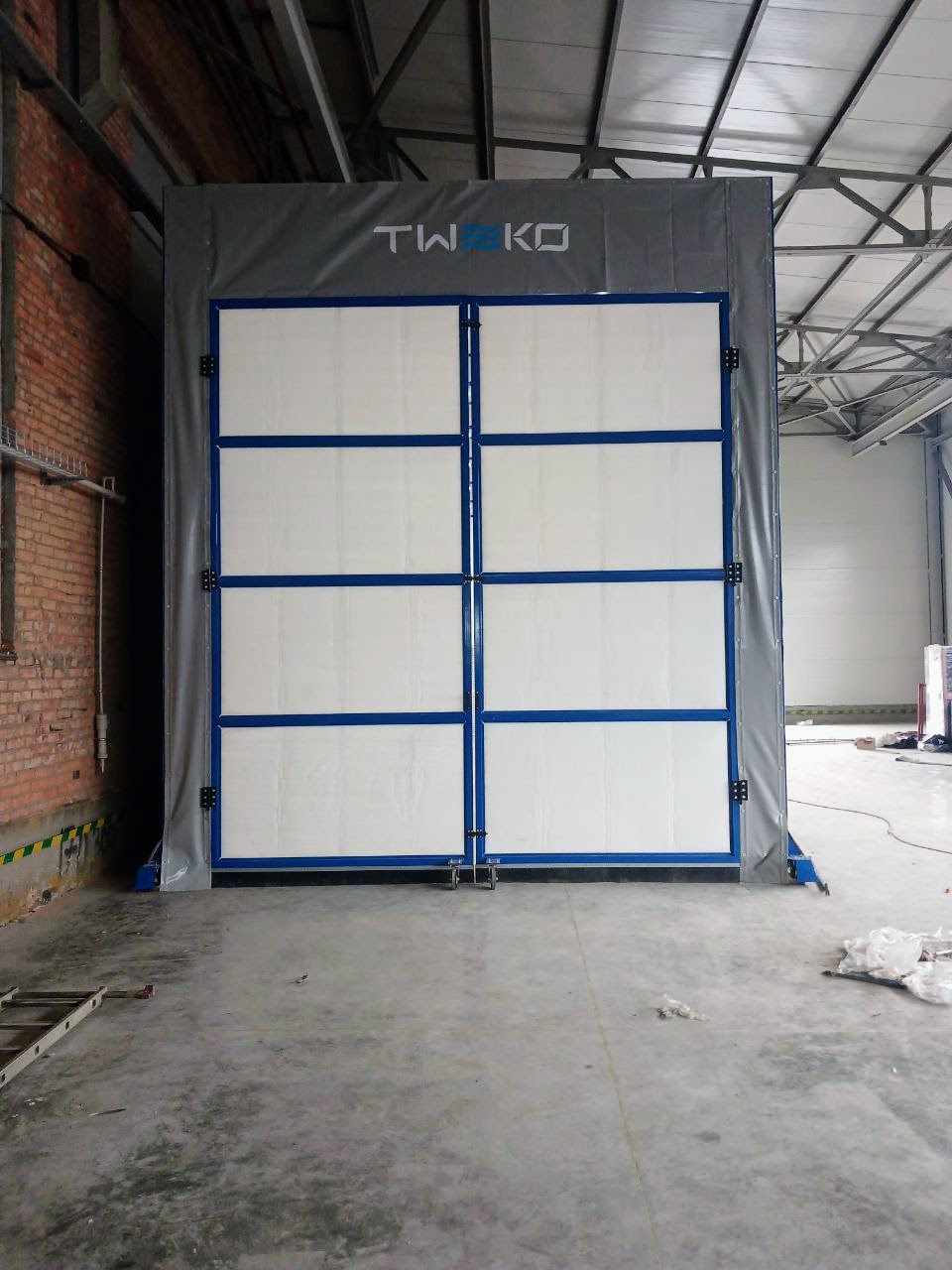

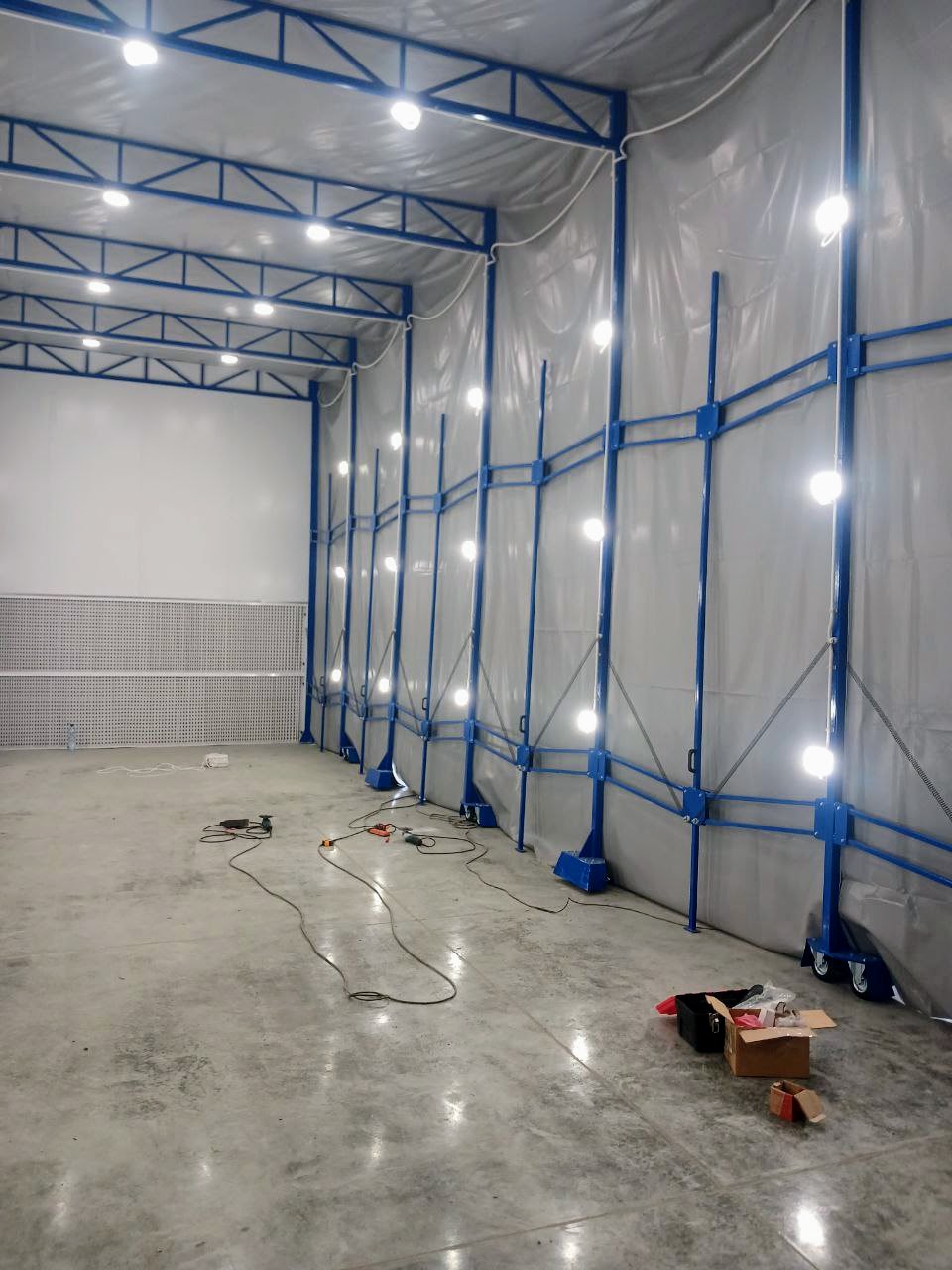

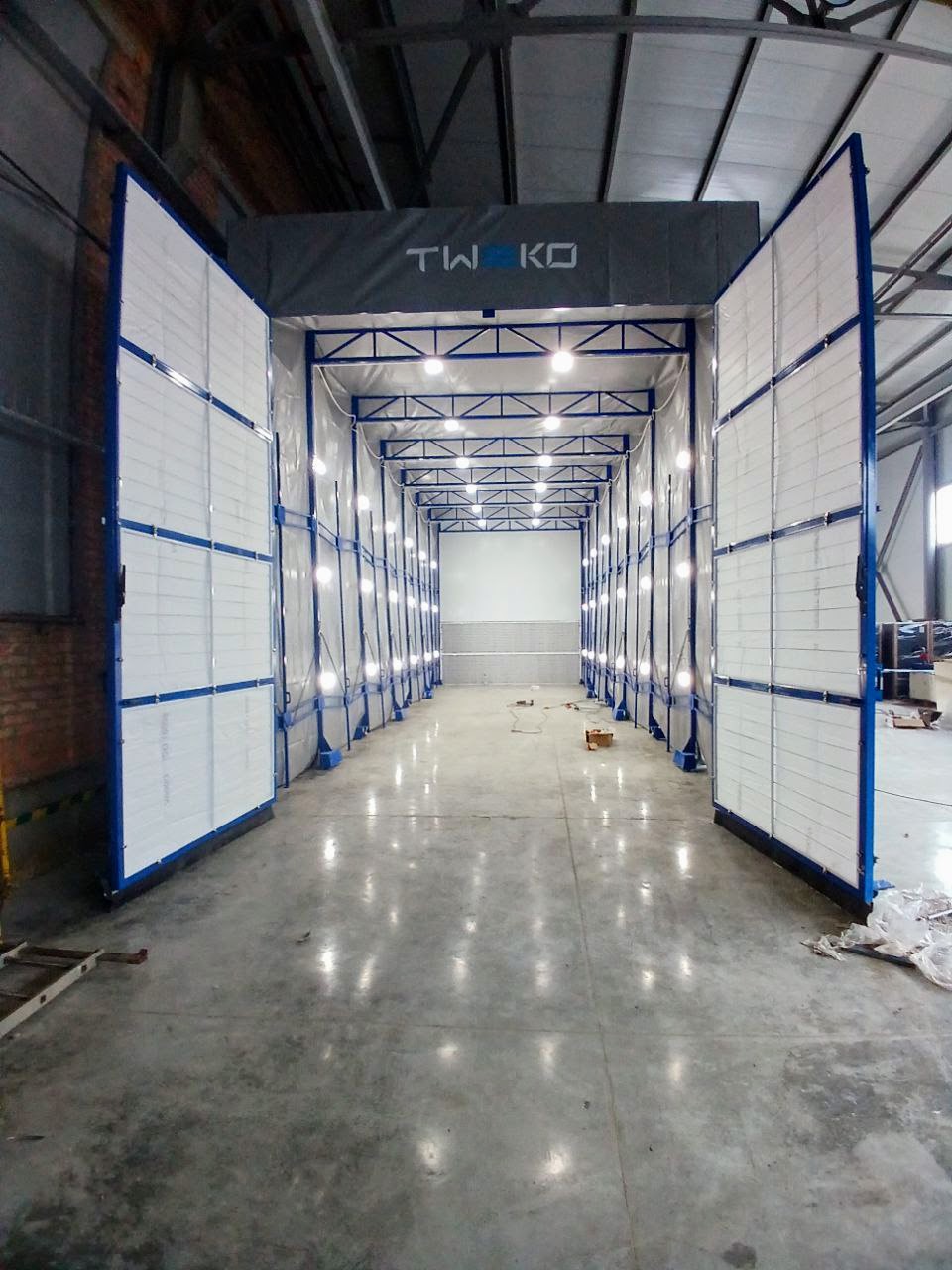

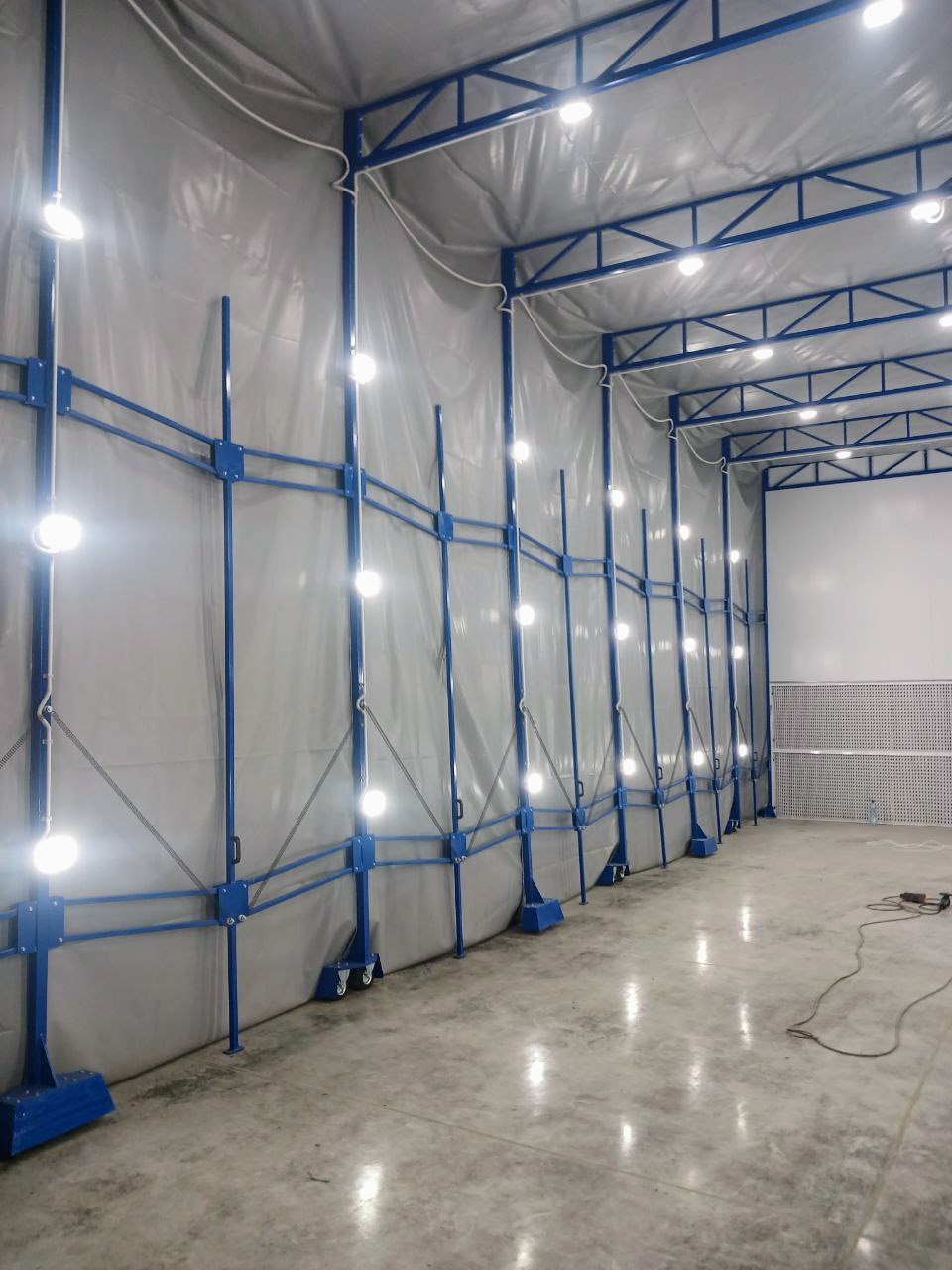

V rámci projektu společnost TWEKO vyrobila a instalovala mobilní lakovací kabinu — teleskopickou stříkací kabinu řady MKF na kolech. Konstrukce umožňuje rozvinout kabinu přímo kolem výrobku, bez nutnosti manipulace s velkými díly. Vzduch je přiváděn přes čelní filtry, prochází pracovní zónou, zachycuje aerosol a je odváděn odsávacím systémem přes vícestupňovou filtraci.
Hlavní technické specifikace
| Parametr | Mobilní lakovací kabina řady MKF |
|---|---|
| Obecné | |
| Typ zařízení | Mobilní průmyslová lakovací kabina (teleskopická) |
| Použití | Průmyslové lakování velkorozměrových dílů |
| Způsob aplikace | Pneumatické stříkání |
| Rozměry | |
| Pracovní zóna | Individuálně dle projektu |
| Provozní rozměry | Závislé na konfiguraci |
| Složený stav | Kompaktní teleskopická konstrukce |
| Vrata | Dle technického řešení |
| Ventilace | |
| Typ proudění | Odsávací, podélné proudění |
| Výkon | Dle konfigurace (typicky ~25 000 m³/h) |
| Rychlost vzduchu | Dle návrhu systému |
| Filtrace | Suchá vícestupňová filtrace |
| Napájení | |
| Výkon ventilátoru | Dle konfigurace |
| Celkový příkon | Dle konfigurace |
| Napájení | 380 V / 50 Hz |
| Funkce | |
| Proces | Lakování bez sušení |
| Regulace teploty | Není k dispozici |
| Oblast použití | Kovové konstrukce a velké díly |

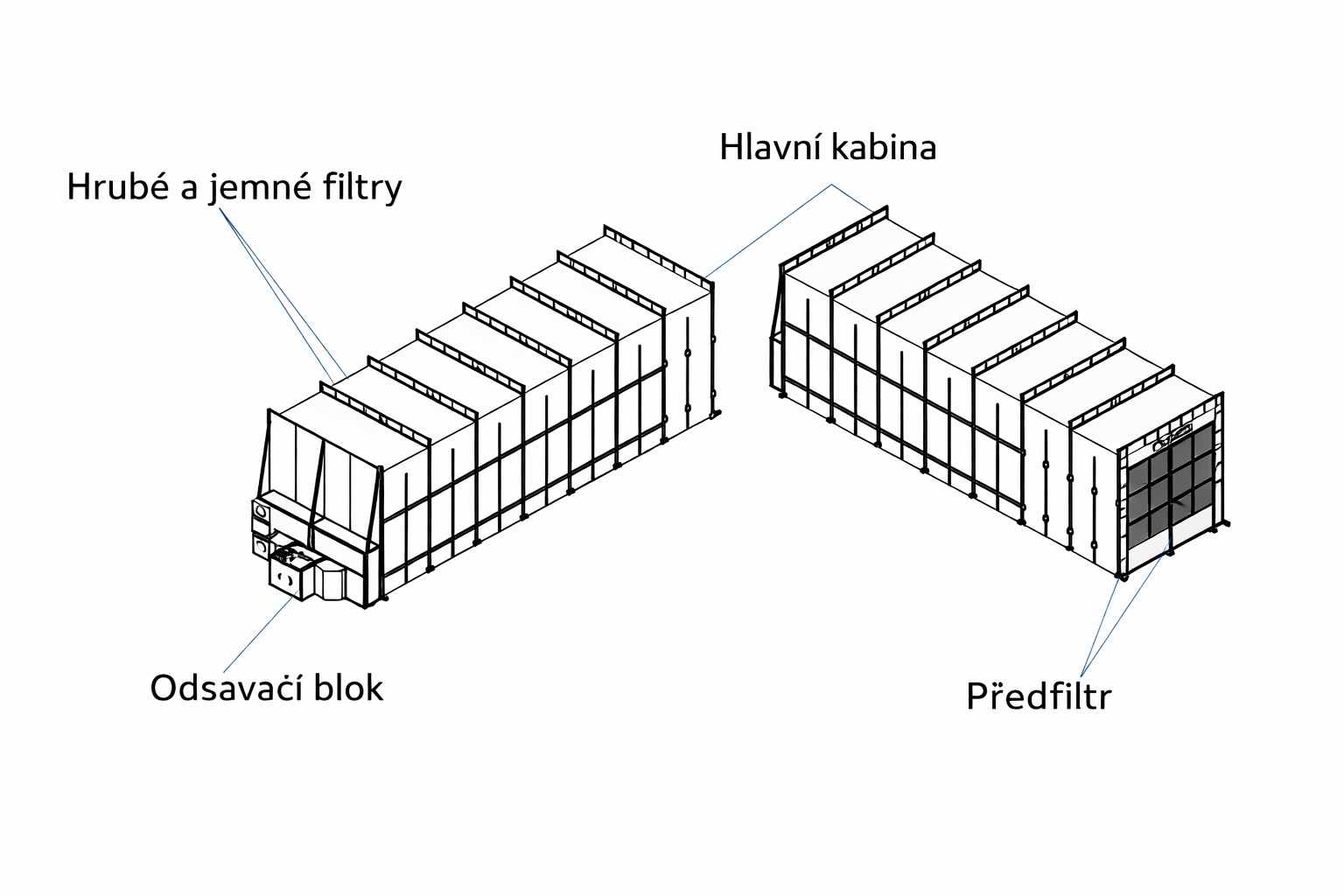

Princip činnosti
- Přívod vzduchu přes předfiltr
- Průchod vzduchu pracovní zónou
- Zachycení aerosolů při lakování
- Odsávání a filtrace vzduchu
Výsledek
Projekt byl realizován v dohodnutém termínu. Lakovací kabina splňuje požadavky zákazníka a byla integrována do výrobního procesu. Byla zajištěna lokalizace lakování a zlepšení pracovních podmínek.
TOV «OSK-TECHNOLOGY»
