Stříkací a sušicí kabina pro autoservis — případ RIOMAX GRUPO (Španělsko)

Společnost TWEKO realizovala komplexní projekt návrhu a výroby stříkací a sušicí kabiny řady AKFS pro španělského klienta RIOMAX GRUPO. Řešení zajišťuje přípravu povrchu, nanášení nátěrových hmot a sušení výrobků v kontrolovaném prostředí. Kabina s pracovní zónou 8600 × 4500 × 3340 mm je vybavena systémem suché filtrace a ventilačním systémem s průtokem vzduchu až 27 000 m³/h. Zvláštností projektu byla individuální konfigurace s bočním umístěním termoventilační jednotky, která umožnila integrovat zařízení do stávajícího prostoru s omezeným místem a minimalizovat délku vzduchovodů. Kabina byla navíc vyrobena v barvách přizpůsobených korporátnímu stylu zákazníka a vybavena rolovacími vraty a ovládacím panelem umístěným mimo kabinu.

O klientovi

RIOMAX GRUPO je španělská společnost působící v automobilovém sektoru v Katalánsku (provincie Girona). Poskytuje služby v oblasti prodeje, pronájmu, technického servisu a oprav vozidel. Jedním z klíčových směrů její činnosti jsou opravy karoserií a lakování, které vyžadují stabilní technologické podmínky a kontrolu kvality povrchové úpravy.

Výzva projektu

V souvislosti s rozšířením výrobních kapacit vznikla potřeba zavést stříkací a sušicí zařízení, které zajistí kontrolu parametrů vzduchového prostředí, stabilní průběh lakovacích procesů a soulad s technologickými požadavky.

Navržené řešení: inženýrská adaptace na podmínky výroby

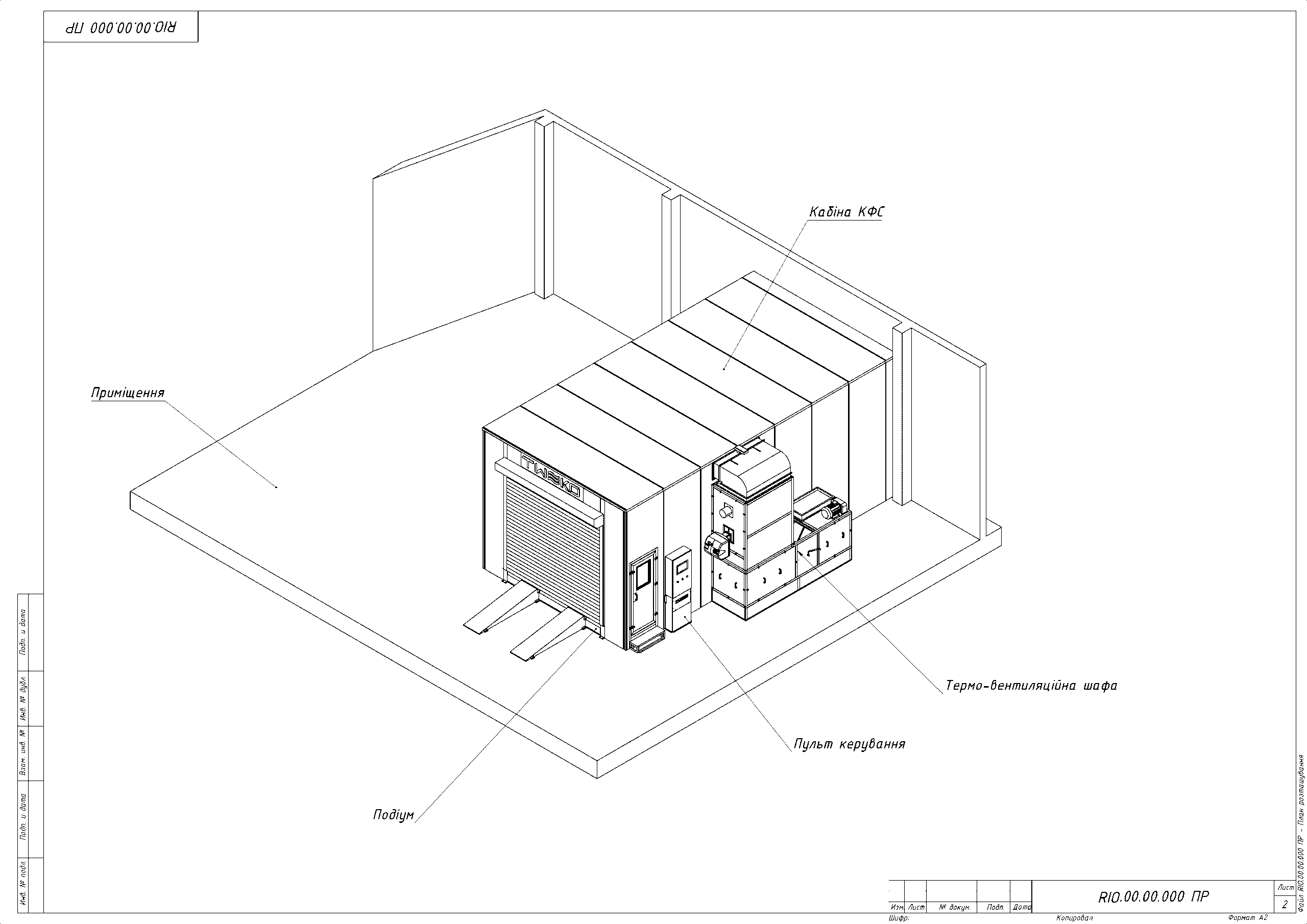

Pro realizaci projektu pro RIOMAX GRUPO byla zvolena stříkací a sušicí kabina řady AKFS, model AKFS-S-9 se suchou filtrací. S ohledem na omezení výrobního prostoru byla navržena individuální konfigurace: kabina byla instalována těsně ke stěně a termoventilační jednotka byla umístěna na boční straně. Toto řešení umožnilo optimalizovat využití prostoru a zkrátit délku vzduchovodů.

Kabina byla vyrobena v barvách přizpůsobených korporátnímu stylu zákazníka: v šedém provedení s oranžovými prvky namísto standardní světle modré barvy TWEKO.

Projekt navíc počítá s použitím rolovacích vrat a ovládacího panelu umístěného mimo kabinu. Toto řešení zajišťuje pohodlný přístup operátora a umožňuje integraci zařízení do stávající výrobní infrastruktury.

Technické parametry a vybavení

Rozměry pracovní zóny: 8600 × 4500 × 3340 mm — umožňují zpracování osobních automobilů a užitkových vozidel střední velikosti.
Ventilace: Ventilační systém s průtokem vzduchu až 27 000 m³/h zajišťuje stabilní výměnu vzduchu a udržování přetlaku 10–30 Pa, což snižuje riziko vniknutí prachu do lakovací zóny.
Tepelná příprava: Naftový hořák v kombinaci s výměníkem tepla s nepřímým ohřevem zajišťuje dosažení provozních teplot sušení až 60 °C s možností regulace provozních režimů.
Filtrace: Systém vícestupňové suché filtrace (předfiltry, stropní, labyrintové a sklolaminátové filtry) zajišťuje čištění vzduchového proudu ve všech fázích procesu.
Osvětlení: LED osvětlení (6500 lm) zajišťuje dostatečnou úroveň osvětlení pracovní zóny.

Provozní charakteristiky

Celkový instalovaný výkon zařízení činí přibližně 20 kW. Hladina hluku v pracovní zóně nepřesahuje 65 dB. Řízení procesů lakování a sušení probíhá prostřednictvím ovládacího panelu s kontrolou teploty, času a tlaku.

Výsledky projektu

Zavedení stříkací a sušicí kabiny AKFS-S-9 umožnilo společnosti RIOMAX GRUPO organizovat stabilní proces lakování a sušení v kontrolovaných podmínkách. Vícestupňový systém filtrace a udržování přetlaku snižuje riziko vniknutí prachu do lakovací zóny.

Režim recirkulace vzduchu během sušení snižuje spotřebu energie při zachování stabilního teplotního režimu. Individuální konfigurace zajistila integraci kabiny do stávajícího prostoru bez nutnosti měnit celkovou strukturu dílny.

Provoz zařízení odpovídá požadavkům na ventilaci, regulaci teploty a bezpečný provoz podle technické dokumentace.

Realizované řešení umožňuje provedení kompletního cyklu lakování a sušení s ohledem na omezení výrobního prostoru a lze jej přizpůsobit dalším výrobním úkolům.
