V květnu 2025 se společnost OBRA CONSTRUCTION GROUP, podnik se sídlem ve Lvově, obrátila na TWEKO s žádostí o vytvoření lakovací kabiny ve Lvově. Cílem bylo zajistit pohodlné pracovní podmínky pro pracovníky v lakovacím prostředí a stálou kvalitu nátěrů ve výrobní hale. Jedinečnost projektu spočívala v kombinaci vodní clony, která efektivně zachytává rozstřik nátěru, a speciálních zachytávacích lamel, které rozšířily pracovní prostor a zvýšily produktivitu procesu.
O klientovi
Společnost OBRA CONSTRUCTION GROUP, podnik se sídlem ve Lvově, je generálním dodavatelem stavebních služeb specializující se na stavební, inženýrské a developerské projekty. Realizuje širokou škálu zakázek, včetně výstavby průmyslových a komerčních objektů a vytváření specializovaných pracovních zón pro zpracování dřeva. Při práci s dřevěnými výrobky, které vyžadují vysoce kvalitní lakování vodními nátěry, se klient obrátil na TWEKO s cílem modernizace lakovny. Hlavním cílem bylo zajistit stálou kvalitu nátěrů, vytvořit pohodlné pracovní podmínky a integrovat moderní průmyslovou lakovnu do výrobních procesů.
Cíle projektu
Společnost OBRA CONSTRUCTION GROUP zadala TWEKO úkol zorganizovat moderní pracoviště pro lakování dřevěných výrobků. Klíčové požadavky zahrnovaly:
- Vytvoření lakovací kabiny přizpůsobené pro nanášení vodních nátěrů;
- Zajištění pohodlných a bezpečných pracovních podmínek pro pracovníky v lakovacím prostředí;
- Efektivní zachytávání rozstřiku nátěru a udržování čistoty v hale;
- Optimální integrace zařízení do poskytnutého plánu haly s ohledem na umístění pracovní zóny;
- Vysoká účinnost filtrace díky vodní cloně, která zachytává částice nátěru;
- Instalace zachytávacích lamel pro zvětšení pracovní plochy;
- Energetická účinnost a bezpečnost provozu zařízení.
Klient poskytl podrobné údaje o typech výrobků, plánované produktivitě a plánu haly s označenou lakovací zónou. Na základě této analýzy TWEKO navrhla stříkací stěnu s vodní clonou série AS Hydro (model ASH-4), doplněnou zachytávacími lamelami pro zvětšení pracovní plochy.
Řešení od společnosti TWEKO

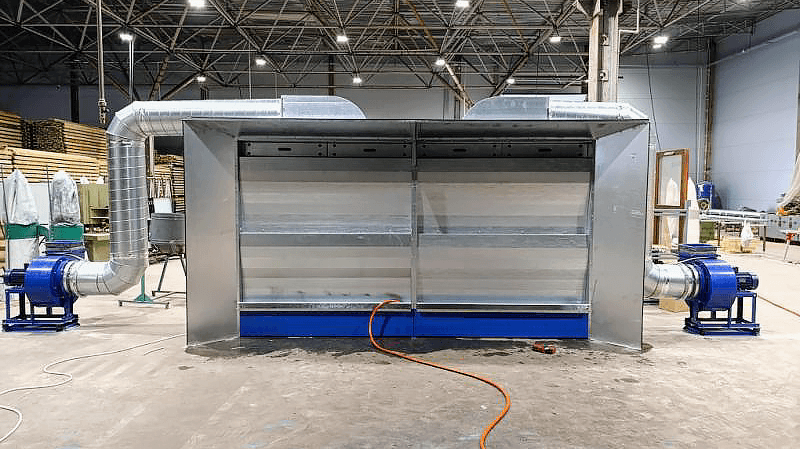

Pro splnění úkolu společnost TWEKO vyvinula a implementovala průmyslovou lakovnu modelu KF.000.00.00-ENERGIE (série ASH-4), přizpůsobenou požadavkům klienta. Kabina vychází z osvědčených technických řešení série AS Hydro a kombinuje spolehlivost, energetickou účinnost a bezpečnost. Vodní clona zajišťuje efektivní zachytávání rozstřiku nátěru, udržuje čistotu pracovní zóny a splňuje současné ekologické standardy. To umožňuje dosahovat stálé kvality nátěrů dřevěných výrobků a zároveň poskytuje pohodlné podmínky pro pracovníky v lakovacím prostředí.
Technické specifikace ASH-4:
- Rozměry:
- Celková délka s ventilátory: 9566 mm.
- Šířka odsávací skříně: 4339 mm.
- Výška: 2386 mm.
- Vybavení:

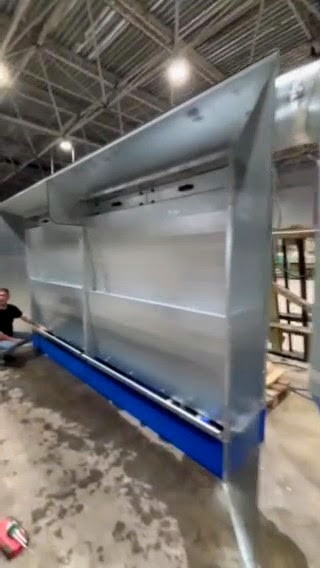

- Konstrukce z pozinkované oceli (2 odsávací sekce s vodní clonou).

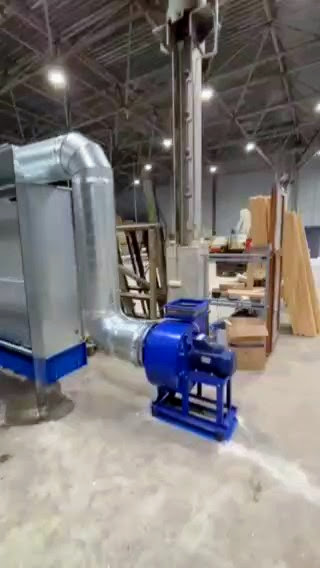

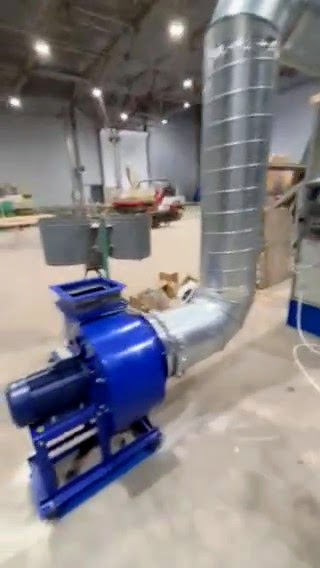

- Dvě ventilační jednotky VC 14-46 №4 s jiskrově bezpečnými motory (AIR 112 MA6, 3 kW, 1000 ot/min), umístěné na oddělených rámech na levé a pravé straně skříně.
- Dvě cirkulační čerpadla Pedrollo D 10 (380 V).

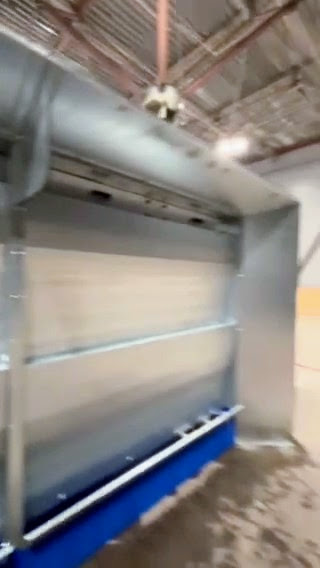

- Systém vodních clon s regulací tlaku a dvojitým přelivem.
- Čtyři filtrační kazety PaintStop (účinnost až 96,7 %).
- Ovládací panel s termoregulátorem, počítadlem motohodin a indikátory stavu.
- Energeticky úsporná LED svítidla T8 (2×18 W, délka 600 mm).

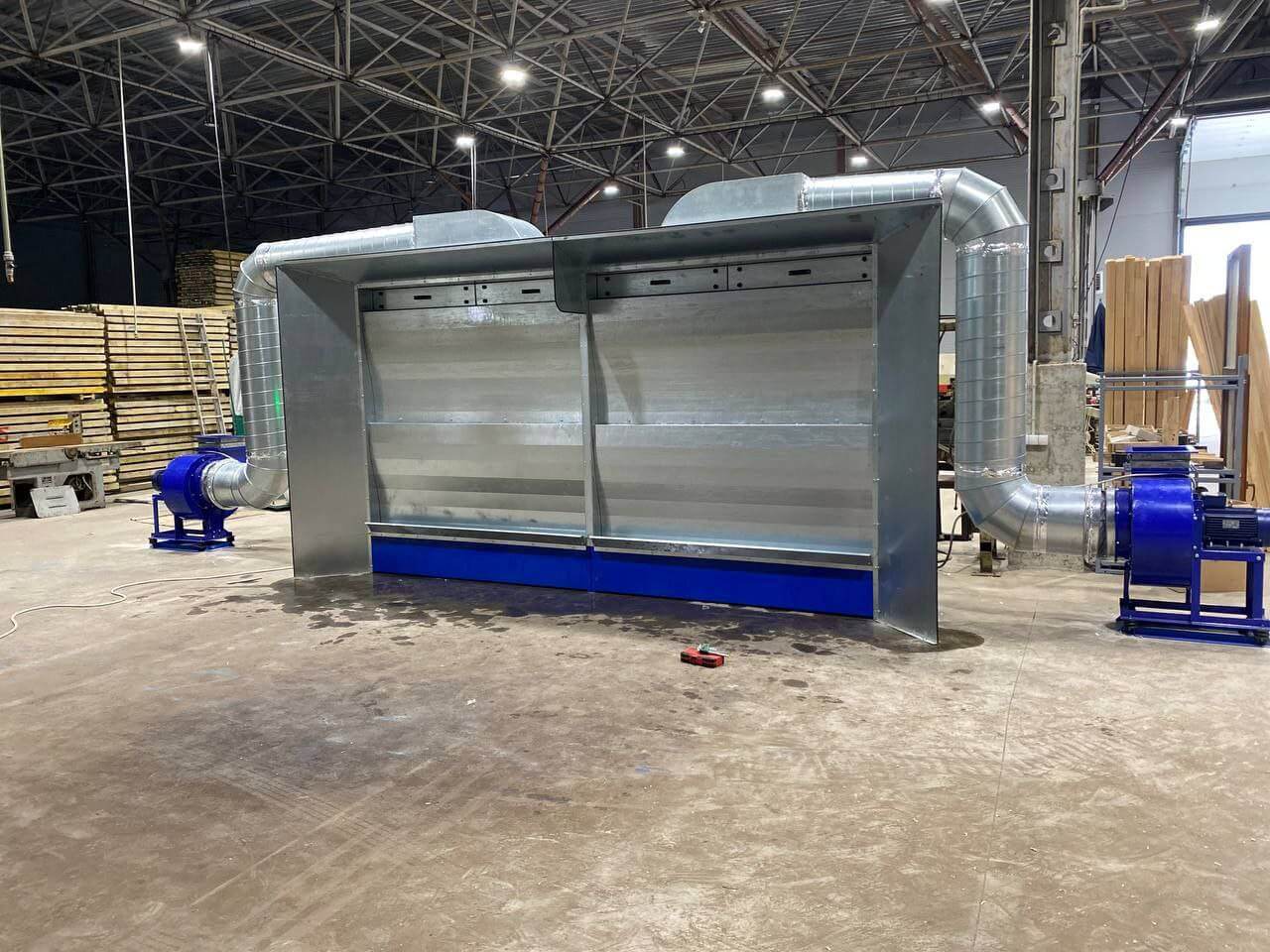

- Konstrukční vlastnosti:

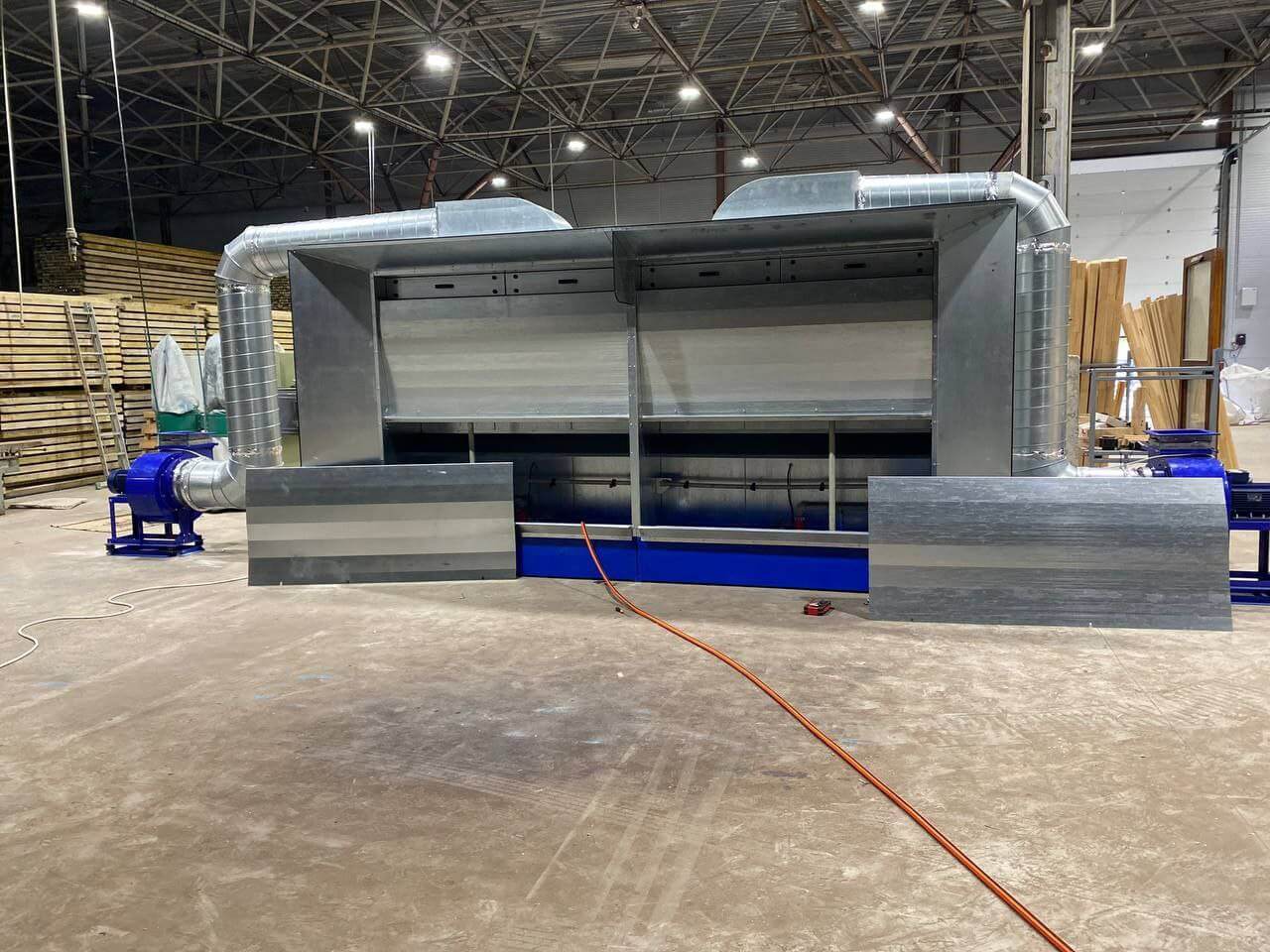

- Zachytávací lamely pod úhlem 45° (boční a horní) pro zvětšení pracovní plochy a efektivní zachytávání rozstřiku nátěru.
- Instalace bez montážní jámy — kabina je umístěna přímo na rovné podlaze.
- Umístění je navrženo uprostřed haly, s přívody elektřiny a vody z boku podle plánu haly.

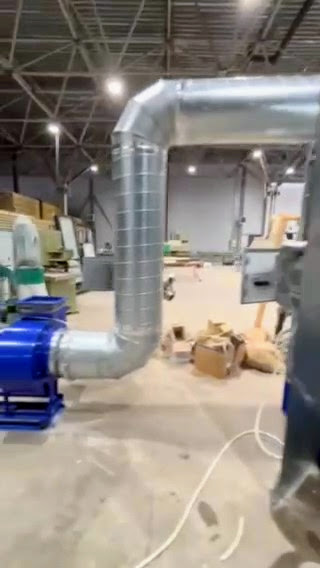

- Vzduchovody jsou vyvedeny nahoru přes ventilátory umístěné symetricky na obou stranách skříně.
- Výkon:
- Průtok vzduchu: 13 000 m³/h.
- Rychlost vzduchu v pracovní zóně: 0,25–0,40 m/s.
- Objem cirkulující vody: 800 l.
- Průtok vody: 600 l/min.
Skříň ASG-4 zajišťuje bezpečný provoz díky jiskrově bezpečným komponentům (motory, svítidla) a splňuje normy GOST 12.2.003-91 a PUE. Vodní clona a filtry PaintStop minimalizují emise, zatímco ovládací panel usnadňuje provoz. Projekt byl realizován na klíč, včetně montážních rámů, ventilátorů, čerpadel a systému cirkulace vody.
Průběh realizace
Společnost OBRA CONSTRUCTION GROUP oslovila TWEKO s požadavkem na řešení série AS Hydro. Po analýze plánu haly a specifik výrobků tým TWEKO navrhl lakovací zařízení pro dřevo KF.000.00.00-ENERGIE (série AS Hydro, modifikace ASH-4), přizpůsobenou pro nanášení vodních nátěrů. Projekt byl realizován v několika fázích:
Fáze 1: Schválení technické specifikace
Klient poskytl plán haly a informace o produktivitě a sortimentu výrobků. Společně bylo určeno umístění kabiny uprostřed haly a potřeba použití vodní clony pro práci s vodními nátěry.
Fáze 2: Návrh a příprava výkresů

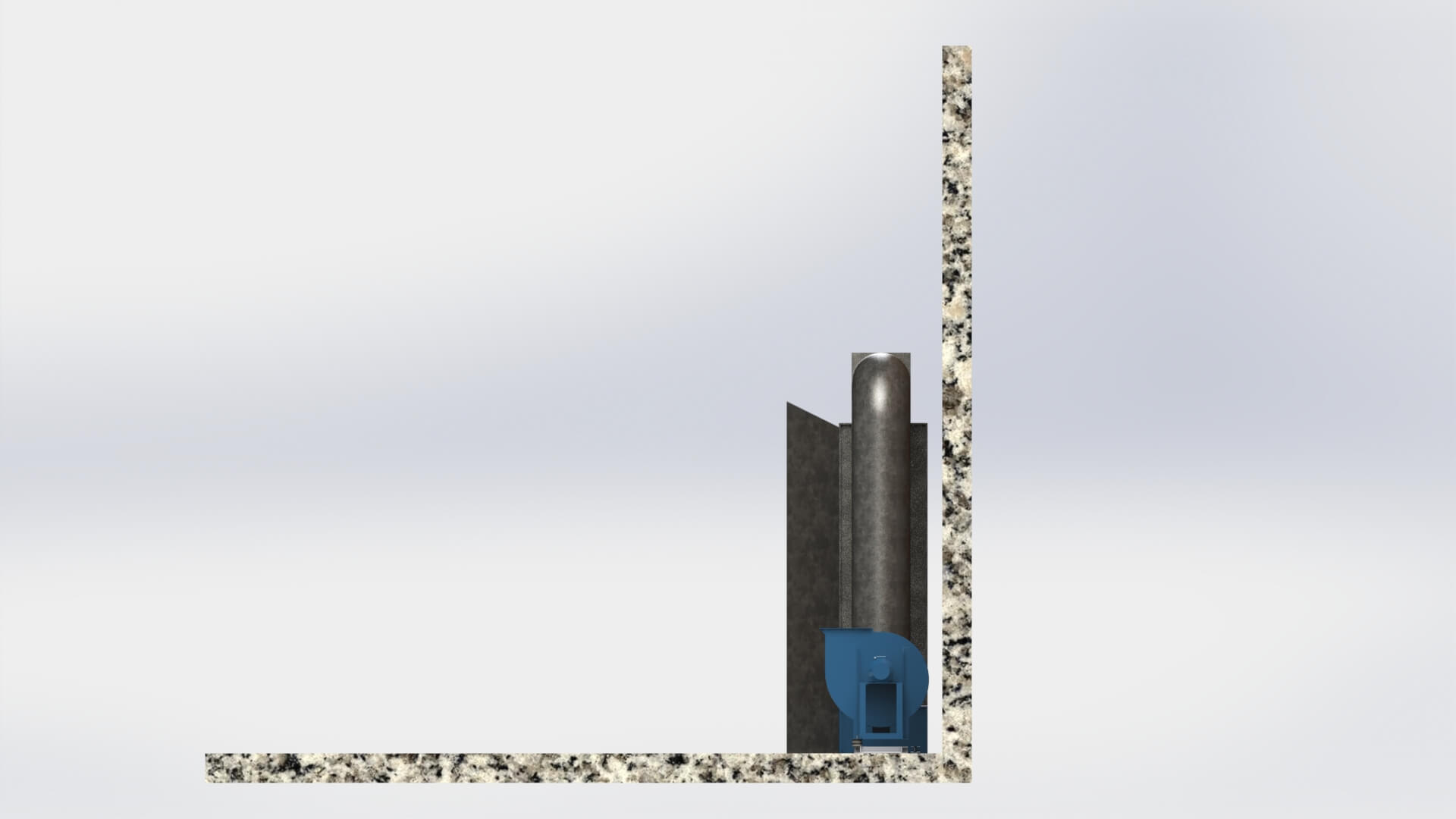

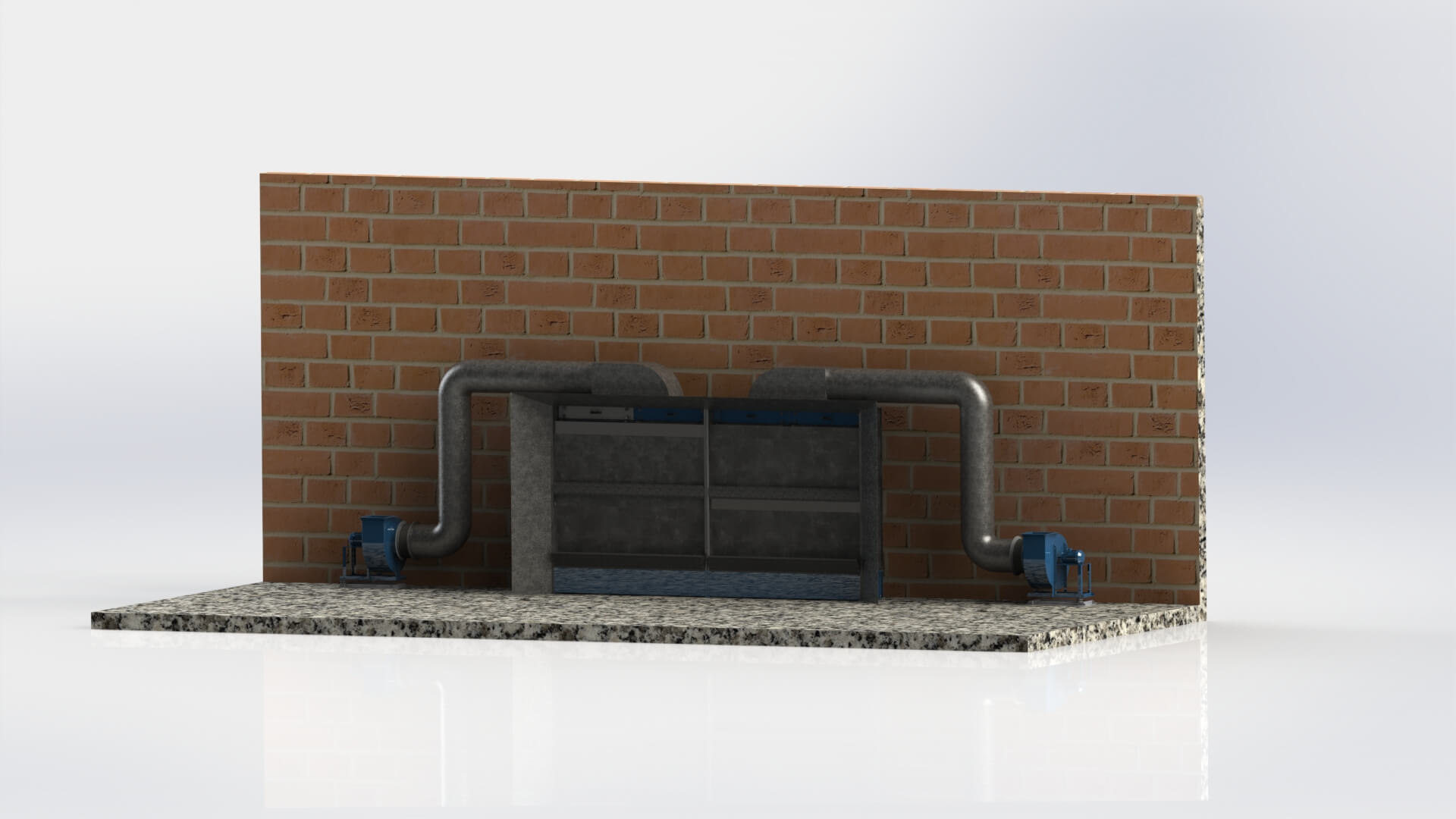

Specialisté TWEKO vytvořili vizualizace a technické výkresy. Pro zvětšení pracovní plochy byly zahrnuty zachytávací lamely pod úhlem 45° s horním plechem 2500 mm. Dále byly koordinovány umístění vzduchovodů, body přívodu vody a připojení k elektrické síti pro ventilátory a čerpadla.
Fáze 3: Výroba a expedice
Kabina byla vyrobena s ohledem na všechny schválené vlastnosti — vodní clonu, zachytávací lamely a montážní řešení. Zařízení bylo připraveno k přepravě, přičemž dopravu a vykládku zajistil klient vlastními prostředky.
Fáze 4: Montáž a uvedení do provozu
Montážní práce byly dokončeny podle harmonogramu. Kabina byla instalována v určené zóně haly, připojena k elektrické síti a vodovodnímu systému a byly nakonfigurovány ventilátory, cirkulační čerpadlo a systém řízení s regulací tlaku trysek.
Fáze 5: Spuštění a přejímka
Po dokončení zkušebního provozu byla kabina uvedena do provozu. Klient potvrdil shodu zařízení s technickou dokumentací a obdržel záruční dokumenty.
Výsledky pro klienta
- Stabilní mikroklima v pracovní zóně díky ventilační kapacitě 13 000 m³/h a rychlosti proudění vzduchu 0,25–0,40 m/s, což zajišťuje rovnoměrné nanesení nátěrů.
- Efektivní filtrace prostřednictvím vodní clony s kapacitou 600 l/min a čtyřmi filtry PaintStop (účinnost až 96,7 %), což udržuje čistotu a minimalizuje znečištění haly.
- Rozšířená pracovní plocha díky zachytávacím lamelám pod úhlem 45°, což zvyšuje produktivitu a usnadňuje manipulaci s velkými výrobky.
- Energetická účinnost díky optimalizovanému systému vodních clon s příkonem pouze 7,5 kW, což snižuje provozní náklady.
- Bezpečný provoz díky jiskrově bezpečným ventilátorům (motory AIR 112 MA6) a LED osvětlení, v souladu s normami GOST 12.2.003-91 a PUE.
- Úspora investičních nákladů díky umístění na rovné podlaze bez montážní jámy.
- Flexibilní konstrukce umožňující integraci sušícího modulu nebo přizpůsobení pracovní zóny novým potřebám výroby.
- Spolehlivost a odolnost díky konstrukci z pozinkované oceli, čerpadlům Pedrollo D 10 a 12měsíční záruce, což minimalizuje náklady na údržbu.
- Projekt byl dokončen v dohodnutých termínech, což klientovi umožnilo bez zpoždění spustit výrobu.
Zpětná vazba od klienta
Vedoucí výroby, OBRA CONSTRUCTION GROUP
Závěr
Tento projekt pro OBRA CONSTRUCTION GROUP potvrzuje odbornost TWEKO ve vytváření specializovaných průmyslových lakoven pro dřevozpracující průmysl. Instalovaná odsávací skříň s vodní clonou ASH-4, přizpůsobená plánu haly, zajistila stálou kvalitu nátěrů a pohodlné pracovní podmínky. Použití vodní clony, energeticky účinných řešení (7,5 kW) a jiskrově bezpečných komponentů zdůrazňuje schopnost společnosti řešit složité úkoly s ohledem na bezpečnost a ekologické standardy.
Moderní řešení pro dřevozpracující průmysl
Série AS Hydro, zejména model ASH-4 od TWEKO, je navržena pro vysoce kvalitní lakování dřevěných výrobků. Poskytuje stabilní mikroklima a efektivní filtraci rozstřiku nátěru díky vodní cloně (4×1,9 m, kapacita 600 l/min) a čtyřem filtrům PaintStop s účinností až 96,7 %. Kapacita proudění vzduchu 13 000 m³/h a rozšířená pracovní plocha zkracují dobu lakování výrobků až o 20 %, čímž zvyšují produktivitu podniku. Bezpečnost zajišťují jiskrově bezpečné ventilátory (VC 14-46 №4 s motory AIR 112 MA6) a LED osvětlení, zatímco energetická účinnost (příkon pouze 7,5 kW) snižuje provozní náklady. Snadná instalace bez montážní jámy, flexibilní konstrukce s možností integrace sušícího modulu a 12měsíční záruka činí toto řešení konkurenceschopným pro dřevozpracující podniky.
