V roce 2013 se společnost LLC „AZ MDF Ltd“ obrátila na TWEKO s cílem zajistit kvalitní nanášení a sušení lakovarského nátěru na nábytkové výrobky. Tým TWEKO navrhl a instaloval malovací a sušicí komplex, skládající se z malířské komory a sušicí komory o rozměrech 5×4×2,4 m každá, s dokončením projektu v březnu 2013.
O klientovi
LLC „AZ MDF Ltd“ je výrobní společnost v Ázerbájdžánu, sídlící v Baku, specializující se na výrobu dřevovláknitých desek MDF (střední hustoty), zejména pro nábytkový průmysl. Společnost je na trhu známá výrobky o rozměrech 2440 mm × 1220 mm s tloušťkou od 8 do 18 mm, což vyžaduje vysoce kvalitní povrchovou úpravu.
Úkol projektu
Cílem bylo zajistit proces nanášení a sušení lakovarského nátěru na nábytkové výrobky. Klíčové požadavky zahrnovaly:
- Vytvoření podmínek pro kvalitní nanášení nátěru v malířské komoře.
- Efektivní sušení výrobků v sušicí komoře s ohledem na úsporu energetických zdrojů.
- Přizpůsobení komplexu potřebám podniku.
Řešení od společnosti TWEKO

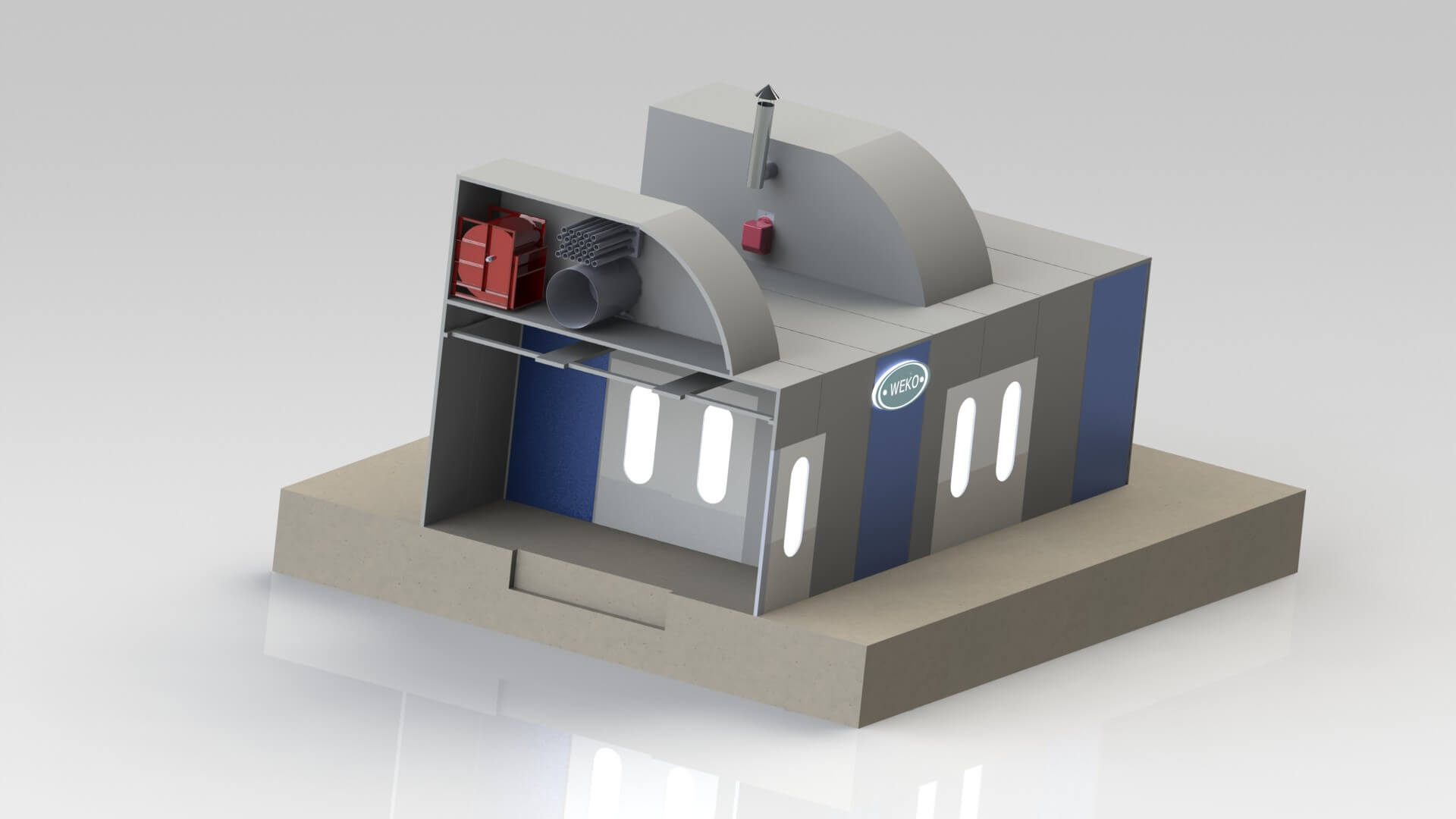

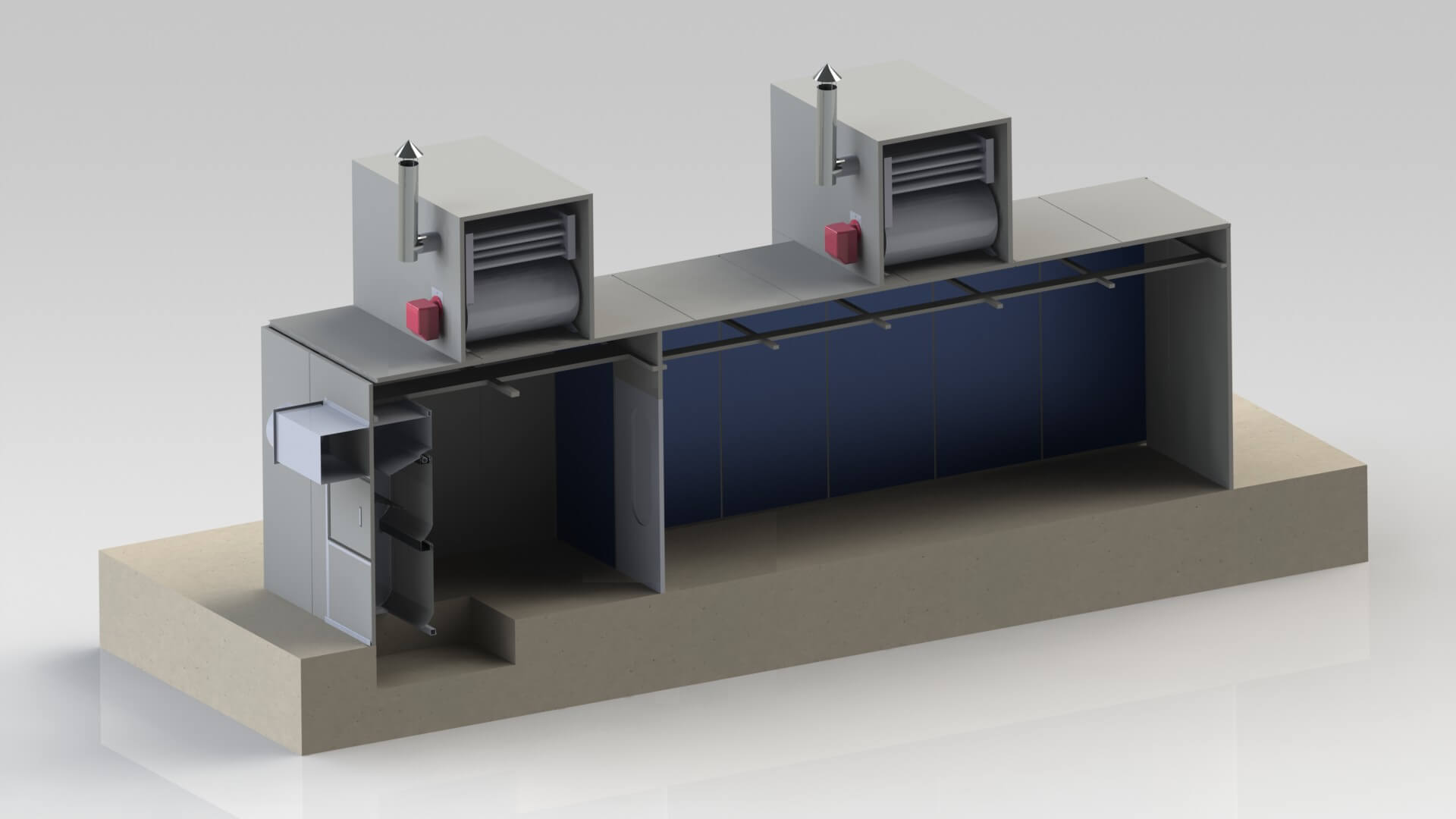

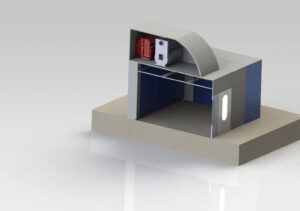

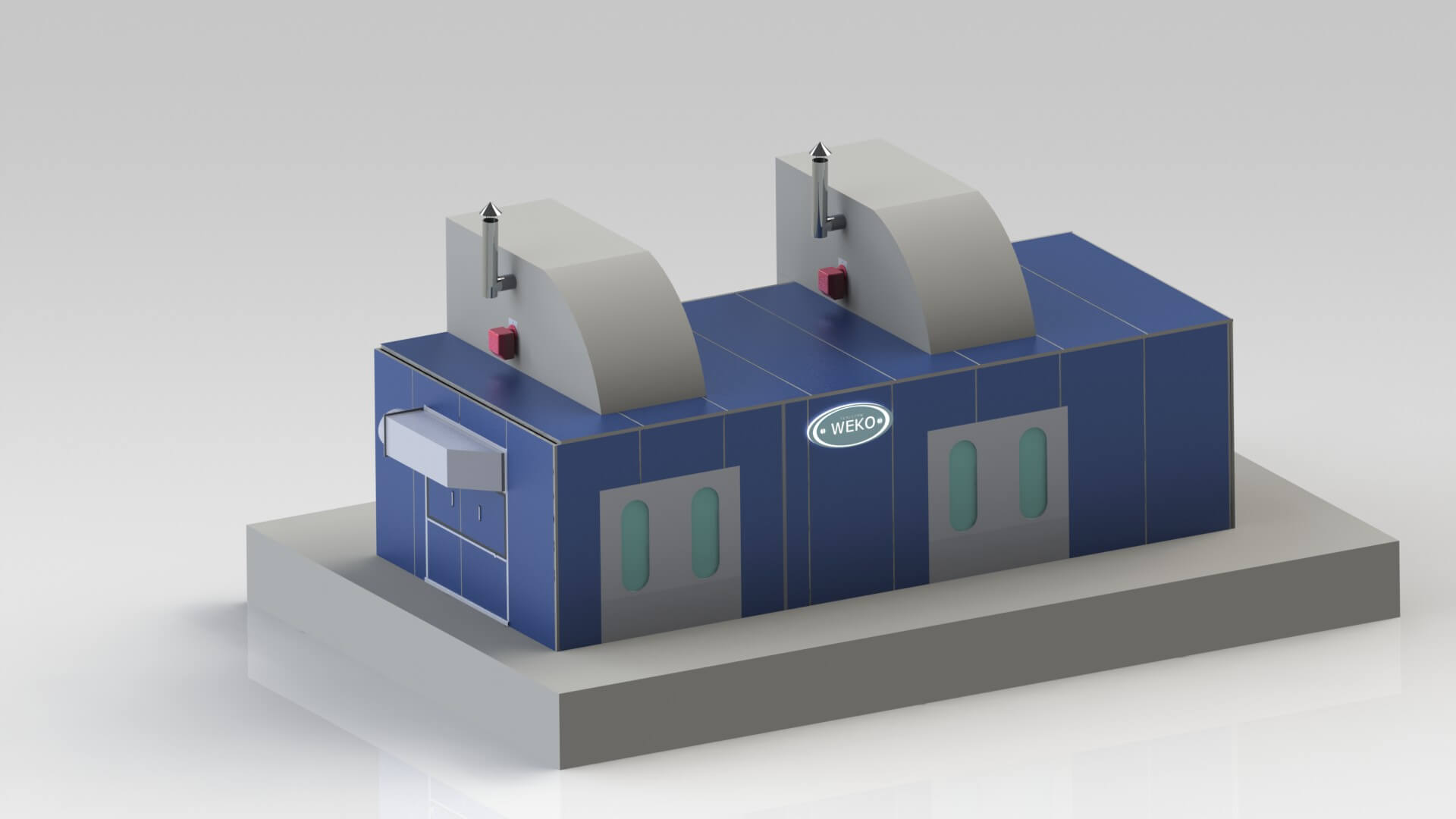

TWEKO vyvinula malovací a sušicí komplex, skládající se z malířské komory a sušicí komory, integrováných do společné kabiny:

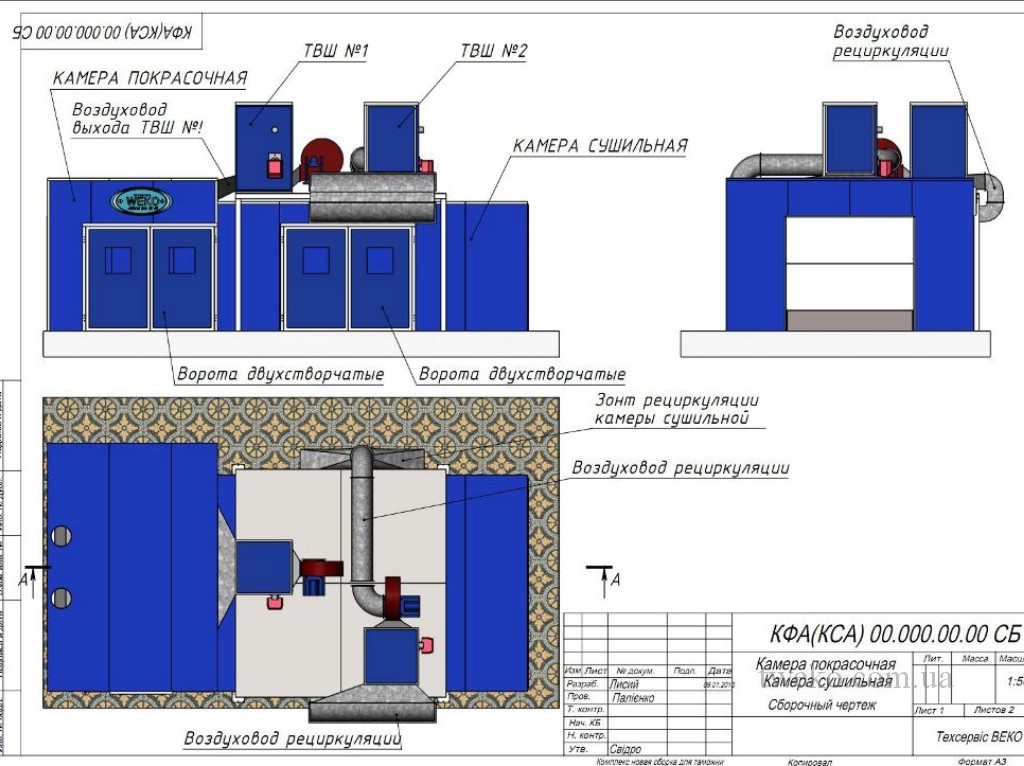

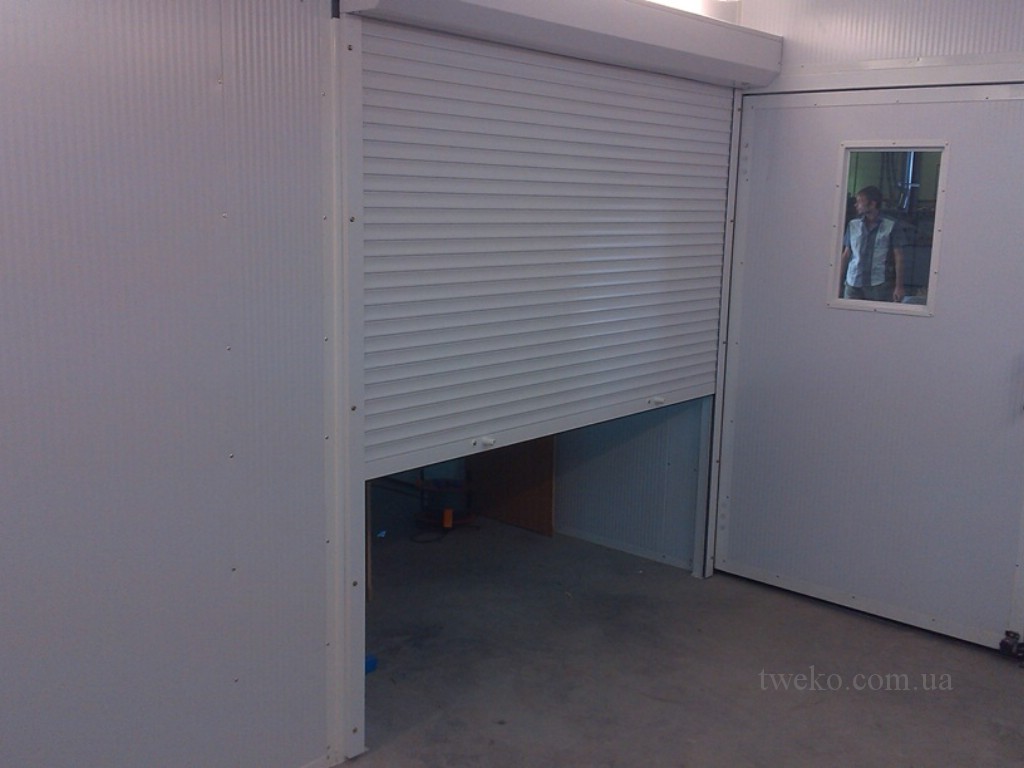

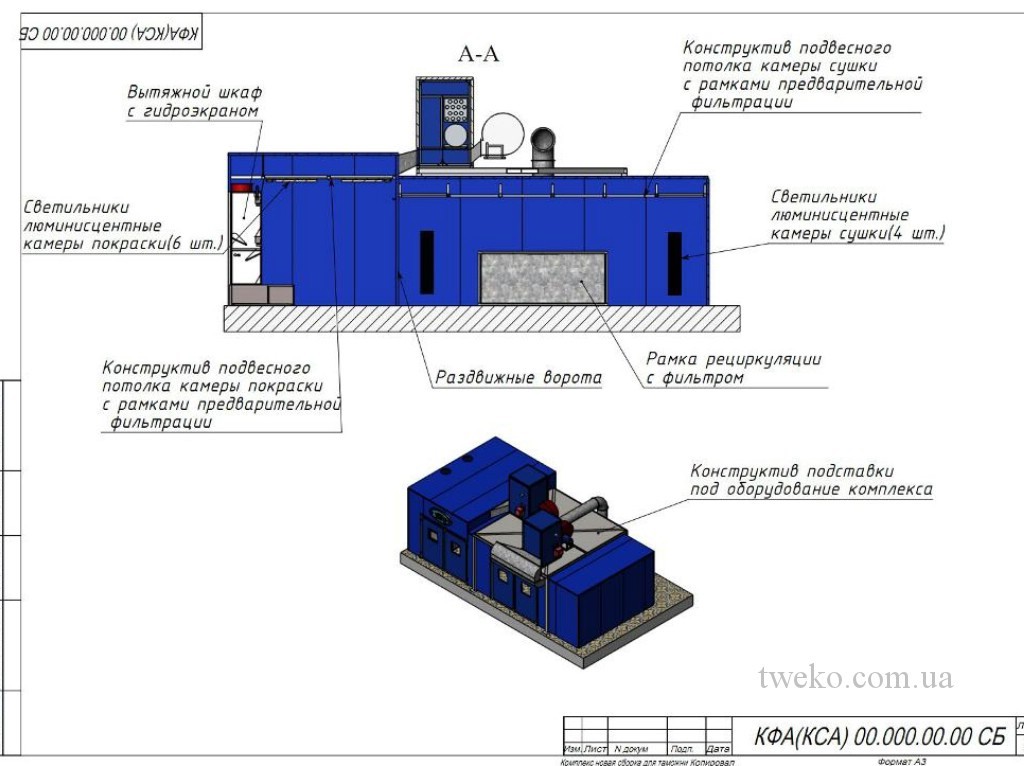

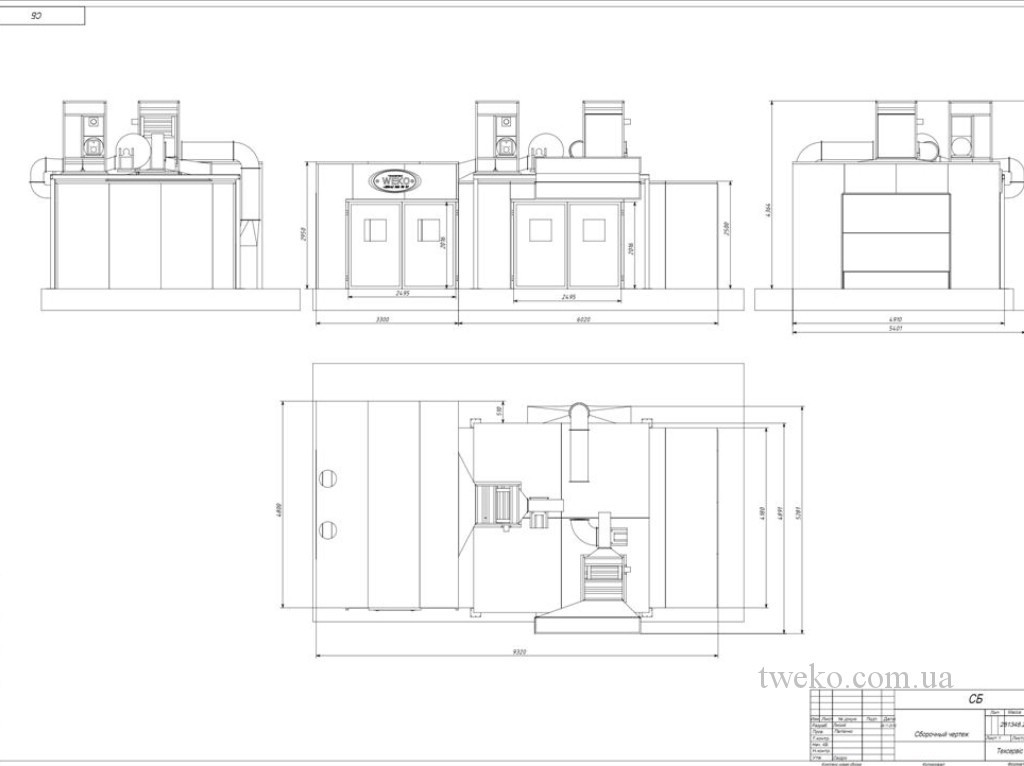

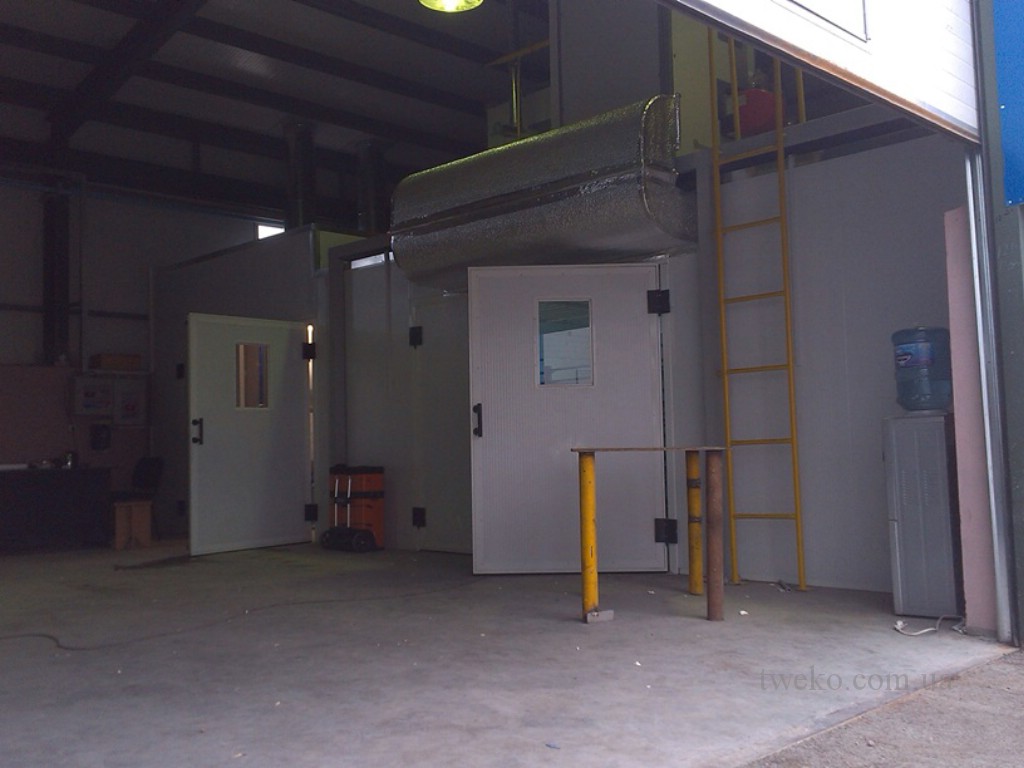

- Malovací a sušicí komplex. Každá komora má vnitřní rozměry 5×4×2,4 m. Komplex je vybaven třemi dveřmi: vstupem do zóny malování, přechodem mezi zónami a výstupem ze sušicí komory. Dveře jsou navrženy jako dvoukřídlé skládací dveře (2’000×2’000 mm) s kontrolním okénkem pro vstup/výstup a posuvné dveře pro přechod. Celková kabina z sendvičových panelů s bazaltovým výplňovým materiálem (tloušťka 50 mm) má rozměry 9’500×4’500×2’200 mm, přičemž zóna malování činí 3’200×4’500×2’200 mm a sušicí komora 6’250×4’000×2’000 mm. Ohřev vzduchu je zajištěn naftovým palivem.

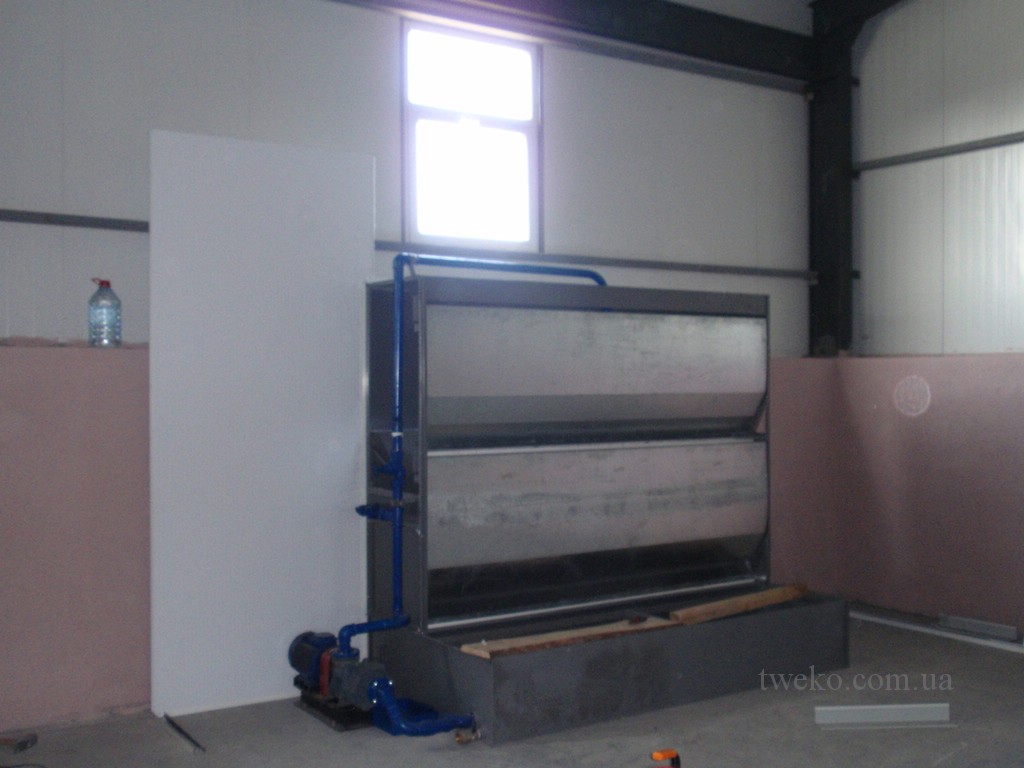

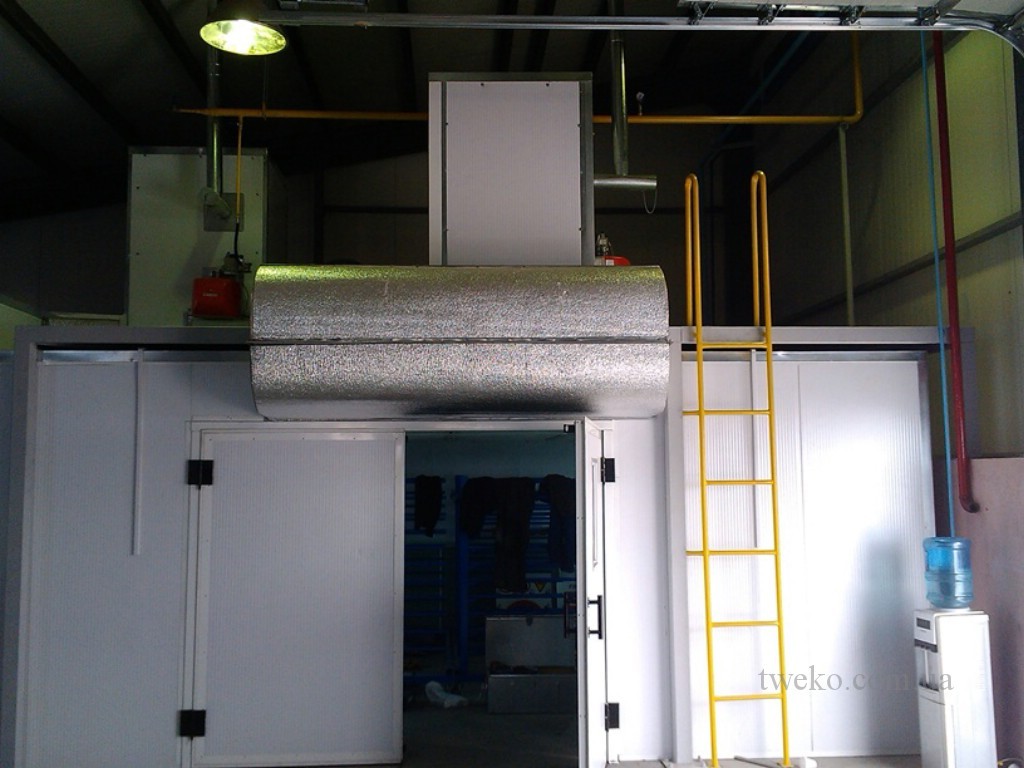

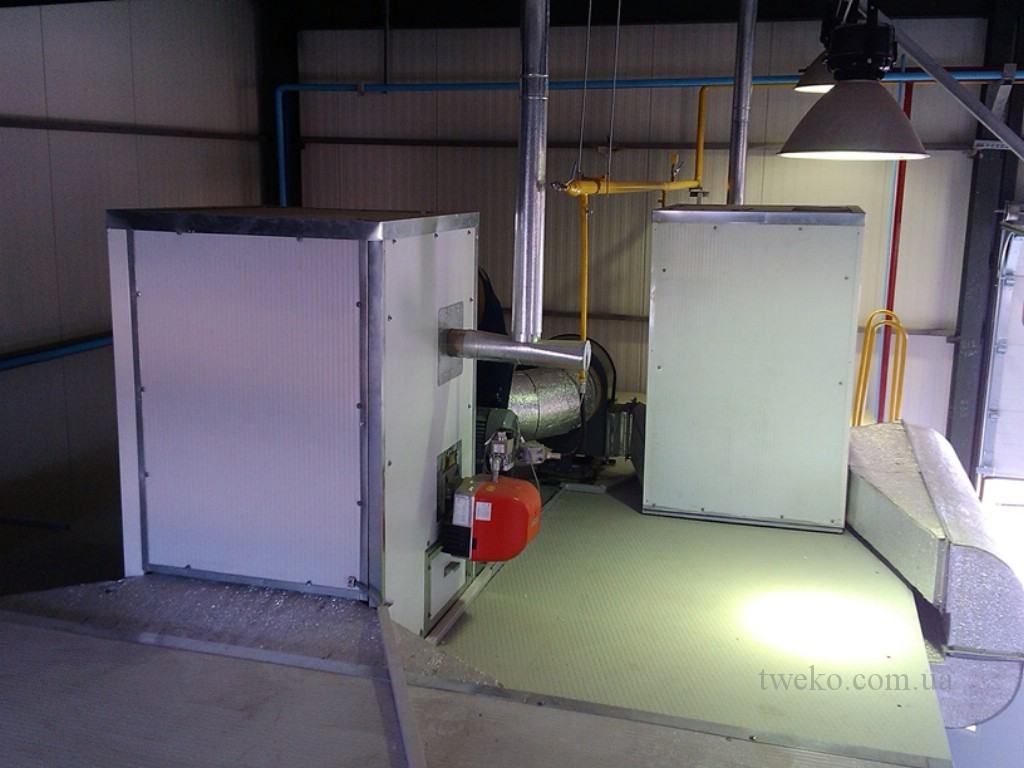

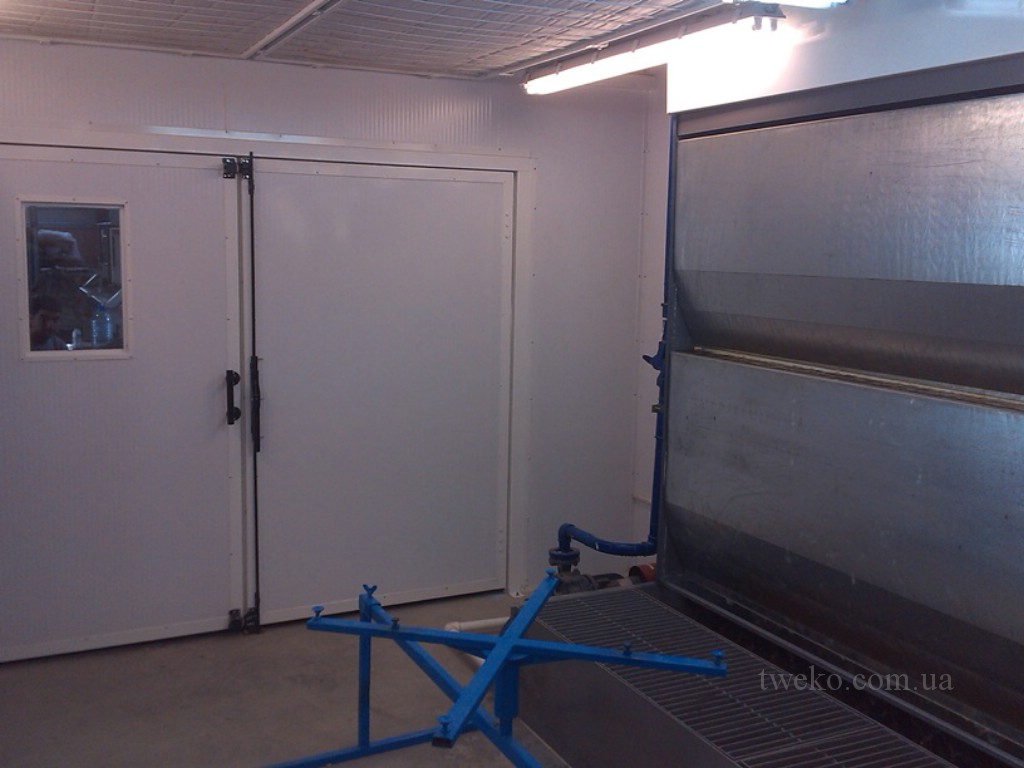

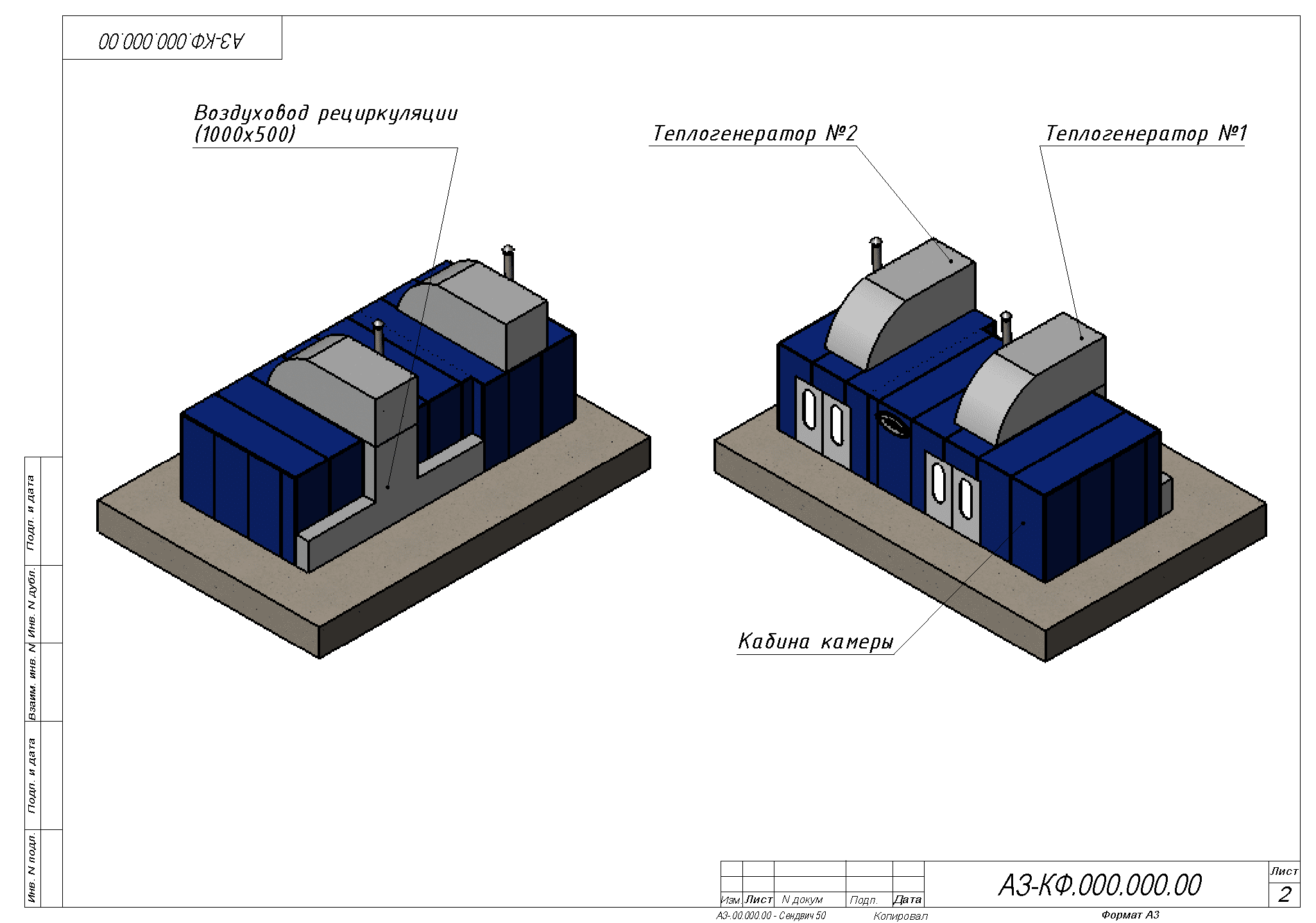

- Termoventilační systém. Nad sušicí komorou jsou umístěny termoventilační skříně (TVC), které vyžadují montážní plošinu s opěrnými farmami. TVC malířské komory zajišťuje přívod vzduchu, odvod je řešen výsuvnou skříní s hydroekránem (o rozměrech 2’350×500×2’000 mm, umístěnou vlevo od vchodu). Sušicí komora pracuje v režimu recyklace s částečnou obnovou vzduchu (do 20 %) pro požární bezpečnost, což šetří energetické zdroje.
- Ovládací panel. Elektronický ovládací panel se systémy automatizace zahrnuje senzory tlaku a teploty, vypínače, počítadlo času, tlačítka režimů (malování, sušení, stop), časová relé a regulátory teploty pro kontrolu procesu.
Komplex je navržen pro instalaci na připravený základní základ, plány jsou poskytnuty objednatelem.
Průběh realizace
Žádost od LLC „AZ MDF Ltd“ byla předložena v roce 2013, což odráželo potřebu společnosti po moderním řešení pro nanášení a sušení lakovarského nátěru na nábytkové výrobky. TWEKO zahájila práci s podrobnou analýzou výrobních potřeb podniku s ohledem na specifika výroby desek MDF a požadavky na povrchovou úpravu. Na základě této analýzy byl navržen individuální malovací a sušicí komplex s ventilací, skládající se z malířské komory a sušicí komory, každá s vnitřními rozměry 5×4×2,4 m. Zvláštní pozornost byla věnována přizpůsobení ventilačních systémů, včetně výsuvné skříně s hydroekránem (o rozměrech 2’350×500×2’000 mm) pro efektivní odvod vzduchu v zóně malování, a režimům recyklace v sušicí komoře s částečnou obnovou vzduchu (do 20 %) pro úsporu energetických zdrojů. Ohřev vzduchu byl realizován naftovým palivem, což odpovídalo technickým možnostem objednatele. Komplex, integrován do společné kabiny o rozměrech 9’500×4’500×2’200 mm s třemi dveřmi (skládacími 2’000×2’000 mm pro vstup/výstup a posuvnými pro přechod), byl vyroben z sendvičových panelů s bazaltovým výplňovým materiálem (tloušťka 50 mm). Nad sušicí komorou byly instalovány termoventilační skříně (TVC), pro které byla vybudována montážní plošina s opěrnými farmami. Projekt byl dokončen v březnu 2013, což zajistilo včasné uvedení komplexu do provozu a soulad se stanovenými výrobními požadavky.
Výsledky pro objednatele
- Kvalitní nanášení a sušení lakovarského nátěru na nábytkové výrobky v komorách 5×4×2,4 m.
- Úspora energetických zdrojů díky recyklaci vzduchu v sušicí komoře.
- Spolehlivá provozuschopnost komplexu díky přizpůsobení specifickým výrobním potřebám.
Ohlas klienta
Zástupce LLC 'AZ MDF Ltd'
Závěr
Projekt pro LLC „AZ MDF Ltd“ byl úspěšně realizován v březnu 2013, což demonstrovalo schopnost TWEKO vytvářet malovací a sušicí komplexy přizpůsobené potřebám nábytkového průmyslu.
