Na žádost podniku společnost TWEKO realizovala projekt „na klíč“: navrhla, vyrobila a instalovala nátěrovou a sušící kabinu IKFS Diagonal model IKFS-D-10 s diagonálním prouděním vzduchu a naftovým ohřevem. Celkem za měsíc a půl po podpisu smlouvy jsme dokončili kompletní cyklus prací – od analýzy technického zadání až po uvedení kabiny do provozu, přizpůsobili jsme ji specifickým požadavkům objektu. Zajistili jsme zákazníkovi moderní, bezpečné a plně vybavené řešení pro lakování velkorozměrové techniky.
O klientovi
Průmyslový podnik specializující se na servis velkorozměrové techniky požádal společnost TWEKO o oficiální nabídku na dodávku moderní nátěrové a sušící kabiny. Zákazník stanovil řadu technických požadavků, včetně naftového ohřevu, možnosti instalace pod přístřeškem, splnění bezpečnostních standardů a zajištění efektivního lakování techniky různých rozměrů.
Úkol projektu
Cílem projektu bylo zajistit pro podnik nátěrovou a sušící kabinu, která by splňovala technické požadavky zadávací dokumentace. Hlavní požadavky na kabinu:
- Účel: lakování velkorozměrových výrobků (pracovní prostor minimálně 10000×5000×5000 mm).
- Zakázková kabina s naftovým hořákem, výkon vzduchu minimálně 30000 m³/h.
- Umístění v existující budově na ploše 6×12 m pod otevřeným přístřeškem.
- Vjezdová vrata (4000×4000 mm) s dveřmi pro personál, protipožární klapka, sady přívodních a výfukových vzduchovodů, komín.
- Panely tloušťky minimálně 50 mm z nehořlavého materiálu, stropní osvětlení (minimálně 800 luxů), systém odsávání a filtrace vzduchu.
- Provoz ve dvousměnném režimu při teplotě od +5°C do +40°C a vlhkosti do 95 %.
- Školení personálu (3 osoby) s vydáním certifikátů a záruční servis na 12 měsíců.
Řešení od společnosti TWEKO

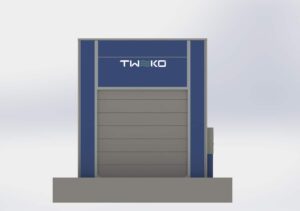

Společnost TWEKO nabídla nátěrovou a sušící kabinu modelu IKFS-D-10 ze série IKFS Diagonal. Diagonální proudění vzduchu zajišťuje rovnoměrné rozložení vzdušného toku, snižuje turbulenci a garantuje kvalitní nanesení nátěru na velkorozměrovou techniku v pracovním prostoru o rozměrech 10000×5000×5000 mm.

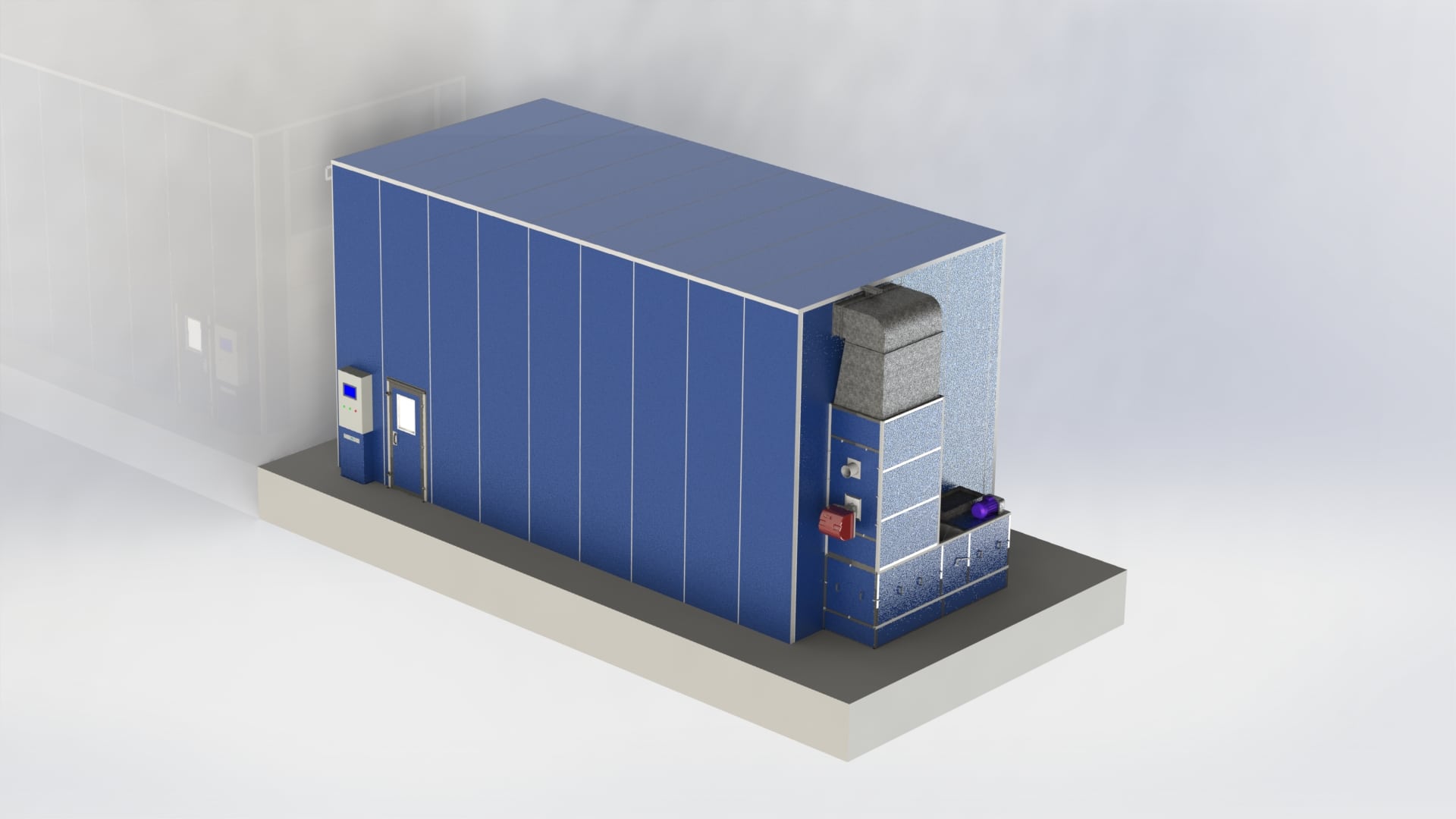

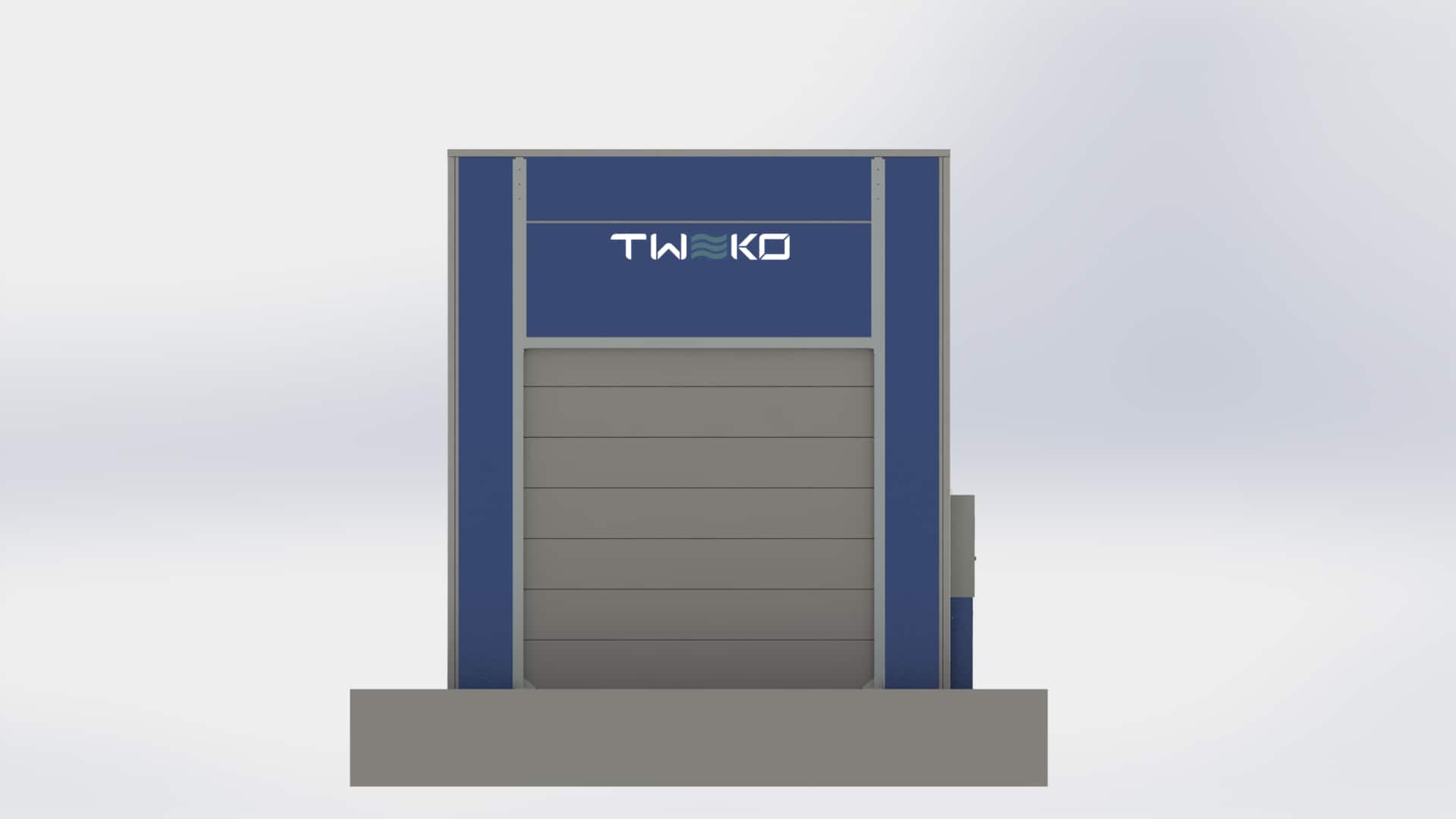

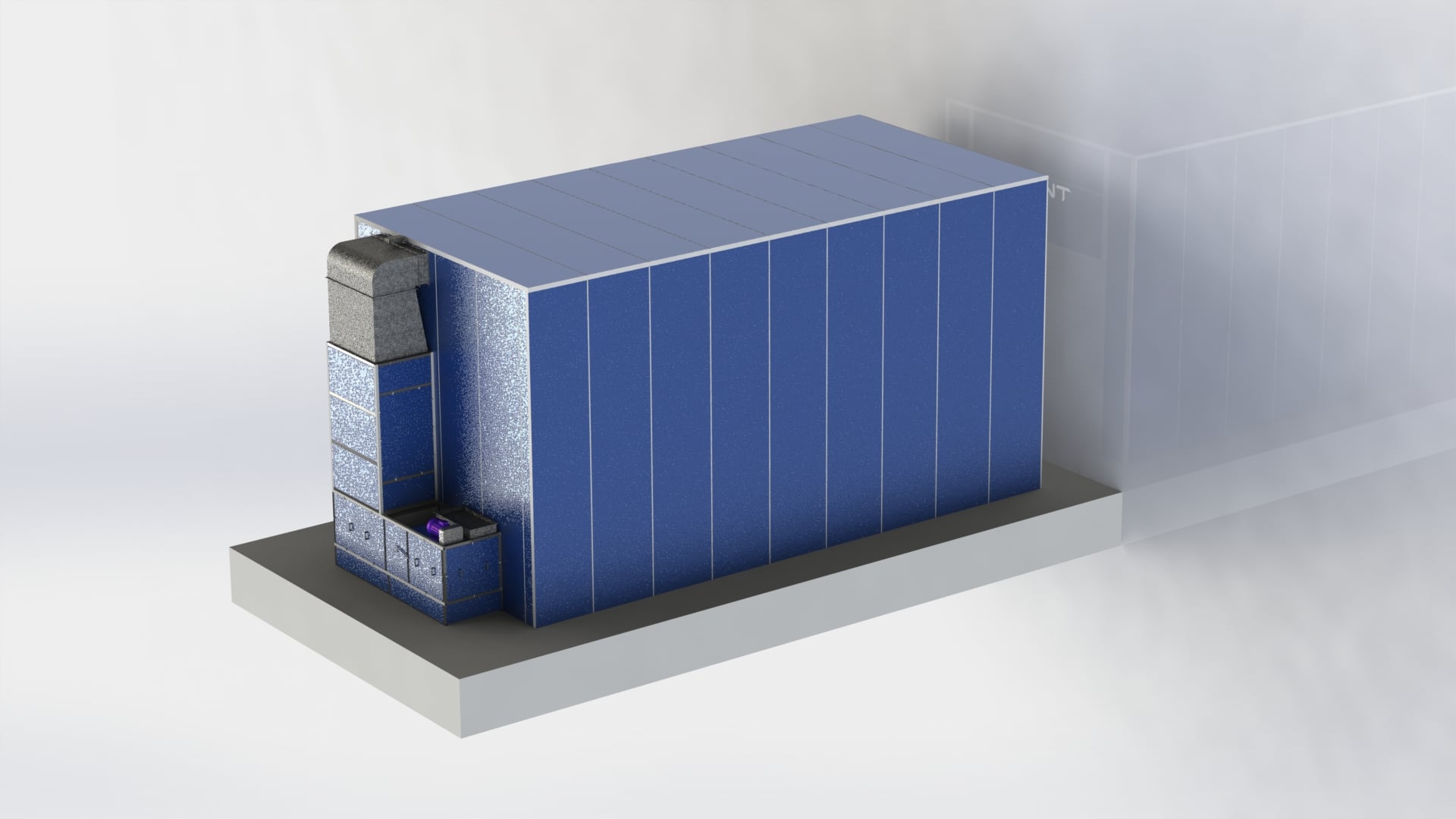

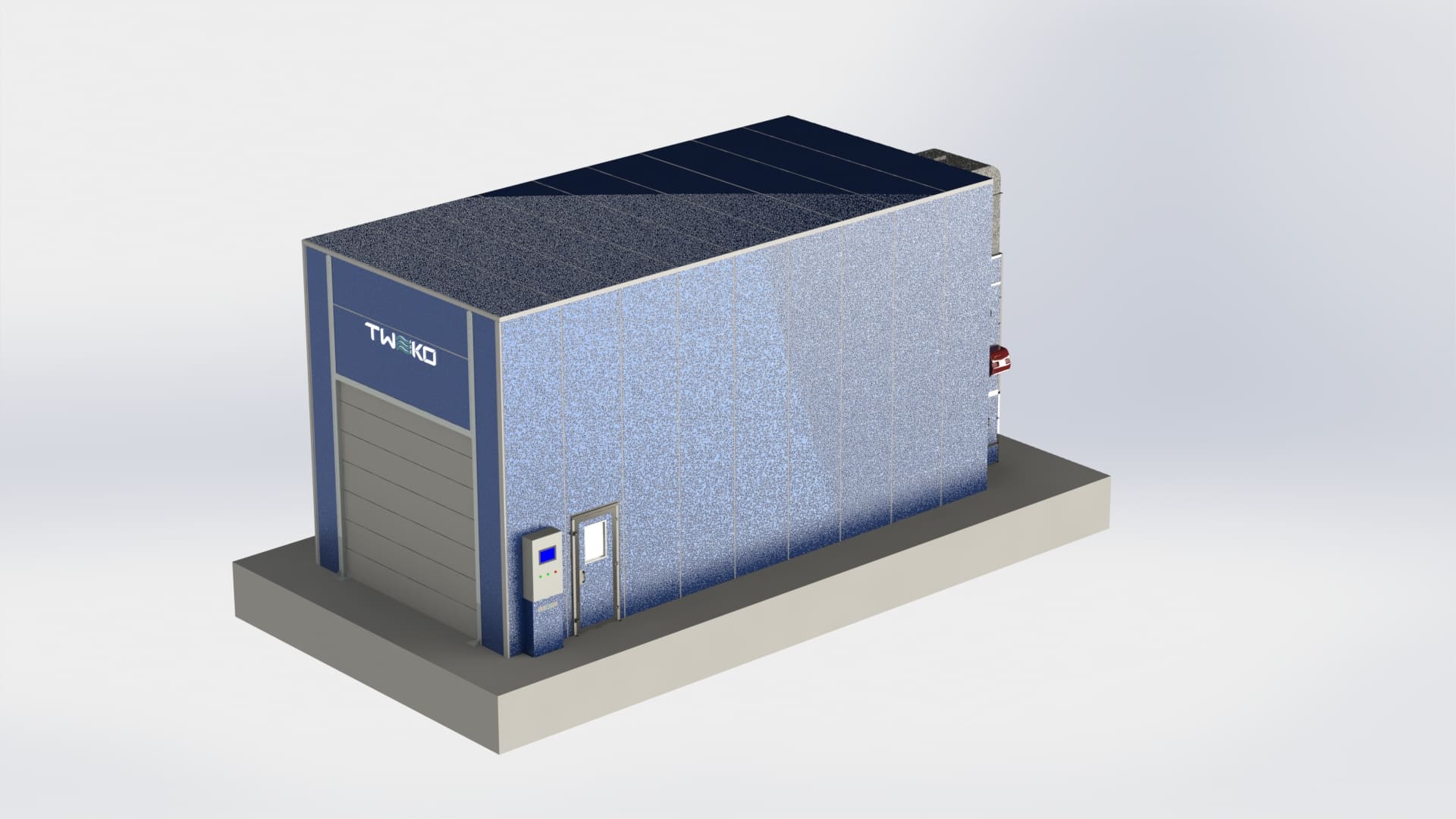

Kabina je vybavena naftovým hořákem, systémem odsávání s filtrací vzduchu, stropním osvětlením (minimálně 800 luxů) a maximálním výkonem do 250 kW. Pro bezpečnost je instalována protipožární klapka a konstrukce je vyrobena z nehořlavých panelů o tloušťce 50 mm s certifikáty požární bezpečnosti. Kabina má zakázkovou kabinu s vraty 4000×4000 mm, dveře pro personál, sady přívodních a výfukových vzduchovodů a komín. Vzduchovody jsou vedeny přes okenní otvory, což snížilo náklady na montáž.
Sada obsahuje lakovací pistole ANEST IWATA W 400 BELLARIA (1,3 mm a 1,4 mm, po 2 ks), ITALCO LVMP (1,3 mm, 1,4 mm, 1,8 mm, po 2 ks), hadice (20 m a 15 m, po 2 a 4 ks), vzduchové přípravky ITALCO AC6003 (2 ks) a tlakové regulátory ITALCO FR5 (2 ks). Kabina pracuje ze sítě 380/220 V, 50 Hz, je vybavena automatizačními systémy pro kontrolu provozních režimů, doby provozu a poruch, stejně jako vzduchovým přípravkem s jemnými filtry. Zařízení prošlo závodní metrologickou atestací. TWEKO dodala kompletní dokumentaci v ukrajinštině, včetně pasu, provozního manuálu, bezpečnostních pokynů, elektro schémat, kódů chyb a základových výkresů.
Průběh realizace

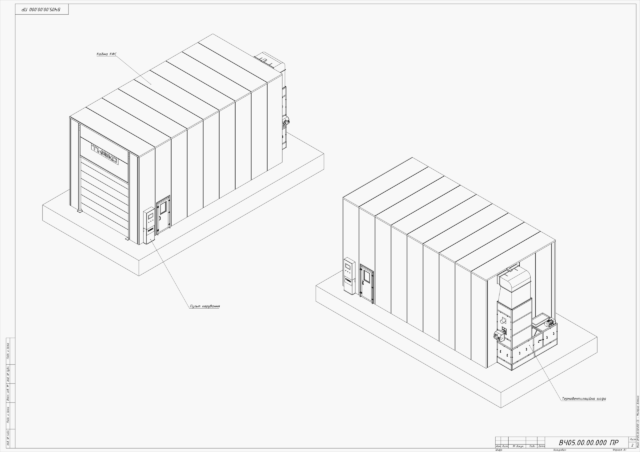

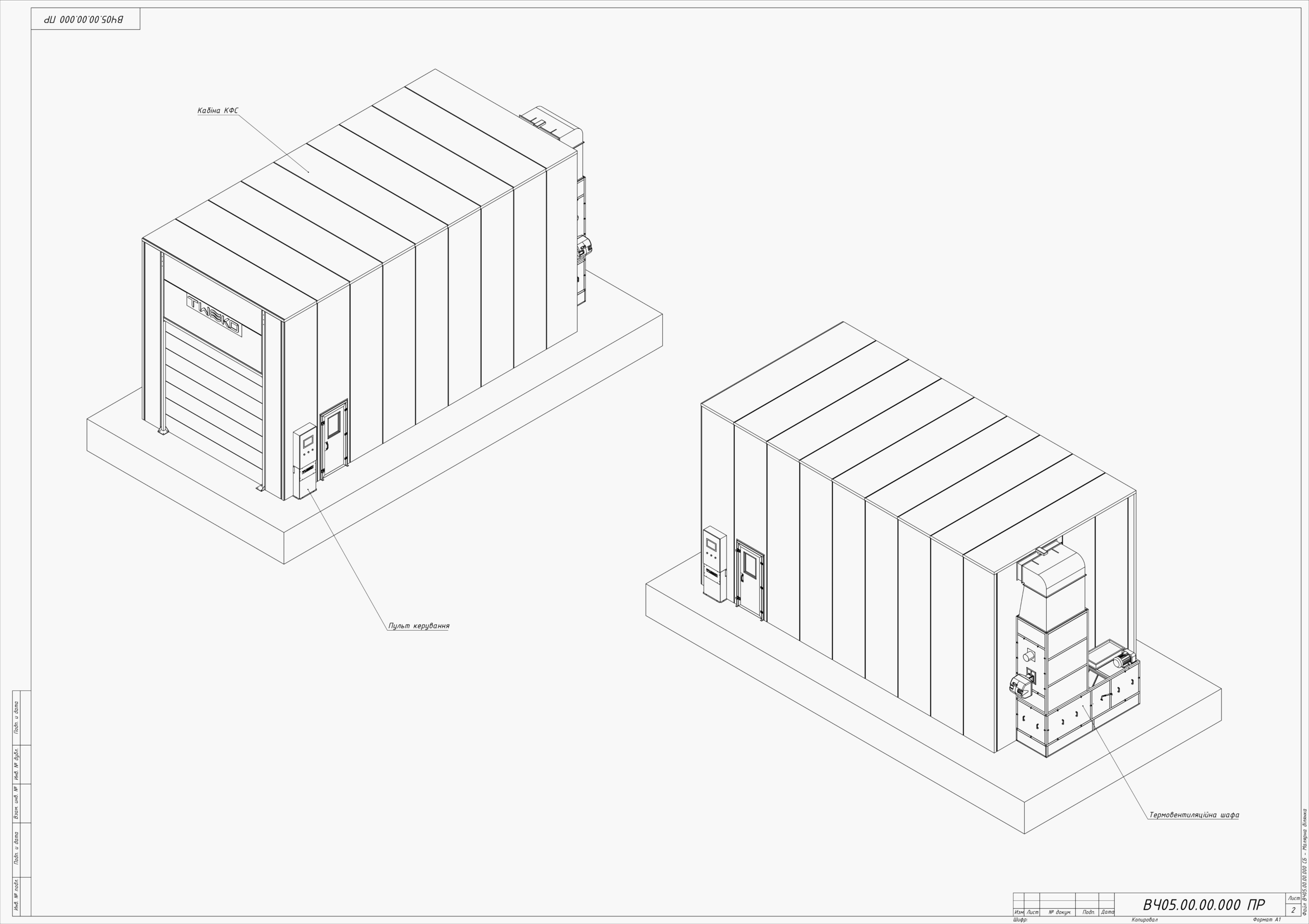

Žádost o kabinu dorazila koncem července 2024. V polovině srpna se TWEKO stala vítězem tendru a začátkem září byla podepsána smlouva. V září inženýři provedli měření na místě, zohlednili inspekční jámu pro odsávací kanály a zvláštnosti umístění pod demontovatelným přístřeškem, poté schválili technickou dokumentaci.
Koncem října byly vyrobeny sendvičové panely a systém vzduchovodů, kompletní dodávka byla přepravena na místo. Společnost TWEKO zajistila připojení elektřiny a stlačeného vzduchu na příslušné body a přizpůsobila kabinu podmínkám objektu. Montáž a zprovoznění provedli odborníci TWEKO s využitím jeřábu a nakladače poskytnutých zákazníkem. Kabina byla před instalací přístřešku chráněna fólií. Po dokončení prací TWEKO proškolila tři operátory, vydala certifikáty a poskytla záruční servis na 12 měsíců. Kabina byla uvedena do provozu podle plánu.
Výsledky pro zákazníka
- Kvalitní lakování techniky díky diagonálnímu proudění a výkonu 30000 m³/h.
- Bezpečnost: protipožární klapka a nehořlavé panely splňují normy.
- Kompletní vybavení: lakovací pistole, hadice a vzduchové přípravky zajišťují efektivní provoz.
- Optimalizace nákladů díky vedení vzduchovodů přes okenní otvory.
Reference zákazníka
Závěr
Projekt byl realizován s dodržením všech požadavků tendrové dokumentace. Kabina IKFS-D-10 byla uvedena do provozu a zajišťuje kvalitní lakování velkorozměrové techniky. TWEKO potvrdila svou schopnost poskytovat profesionální řešení pro průmyslové zákazníky.
