Pro modernizaci průmyslové lakovny společnosti PrJSC „Ob’iednannia Prohres“ dodala a realizovala společnost TWEKO otevřený dvouzónový lakovací box s vodní clonou o pracovní ploše 4500 × 4500 mm. Systém zahrnuje dvě odsávací jednotky s vodní clonou (water wash), celoplošnou zaplavenou podlahu pro zachycení přestřiku a samostatnou přívodní termoventilační jednotku (TVJ) s elektrickým ohřevem 60 kW. Řešení zajišťuje řízené vertikální proudění vzduchu, stabilní výměnu vzduchu a splnění požadavků na požární a elektrickou bezpečnost.
O klientovi
PrJSC „Ob’iednannia Prohres“ je ukrajinský výrobce ocelových konstrukcí s vlastními výrobními prostory a kompletním cyklem zpracování kovů. Společnost se specializuje na výrobu velkorozměrových prvků pro průmyslové a občanské stavby, včetně nosných rámů, montážních uzlů a dalších konstrukčních dílů.
Vzhledem k velkým rozměrům a hmotnosti výrobků vyžaduje lakování ocelových konstrukcí otevřenou lakovací zónu umožňující manipulaci jeřábem bez prostorových omezení. Pro zajištění stabilní kvality povrchu a bezpečných pracovních podmínek byl nezbytný systém lokálního odsávání (LEV) s řízeným prouděním vzduchu a účinným zachycením přestřiku laku.
Cíle projektu
- Vybudovat otevřenou lakovací zónu 4,5 × 4,5 m pro nadměrné ocelové konstrukce.
- Instalovat dvě odsávací jednotky s vodní clonou a externě umístěnými ventilátory.
- Zajistit rovnoměrný vertikální přívod vzduchu přes stropní distribuční rám.
- Integrovat celoplošnou zaplavenou (mokrou) podlahu pro sběr přestřiku.
- Instalovat samostatnou TVJ s elektrickým ohřevem 60 kW.
- Zajistit shodu s požadavky PUE a klasifikací prostoru třídy V-IIa.
Řešení

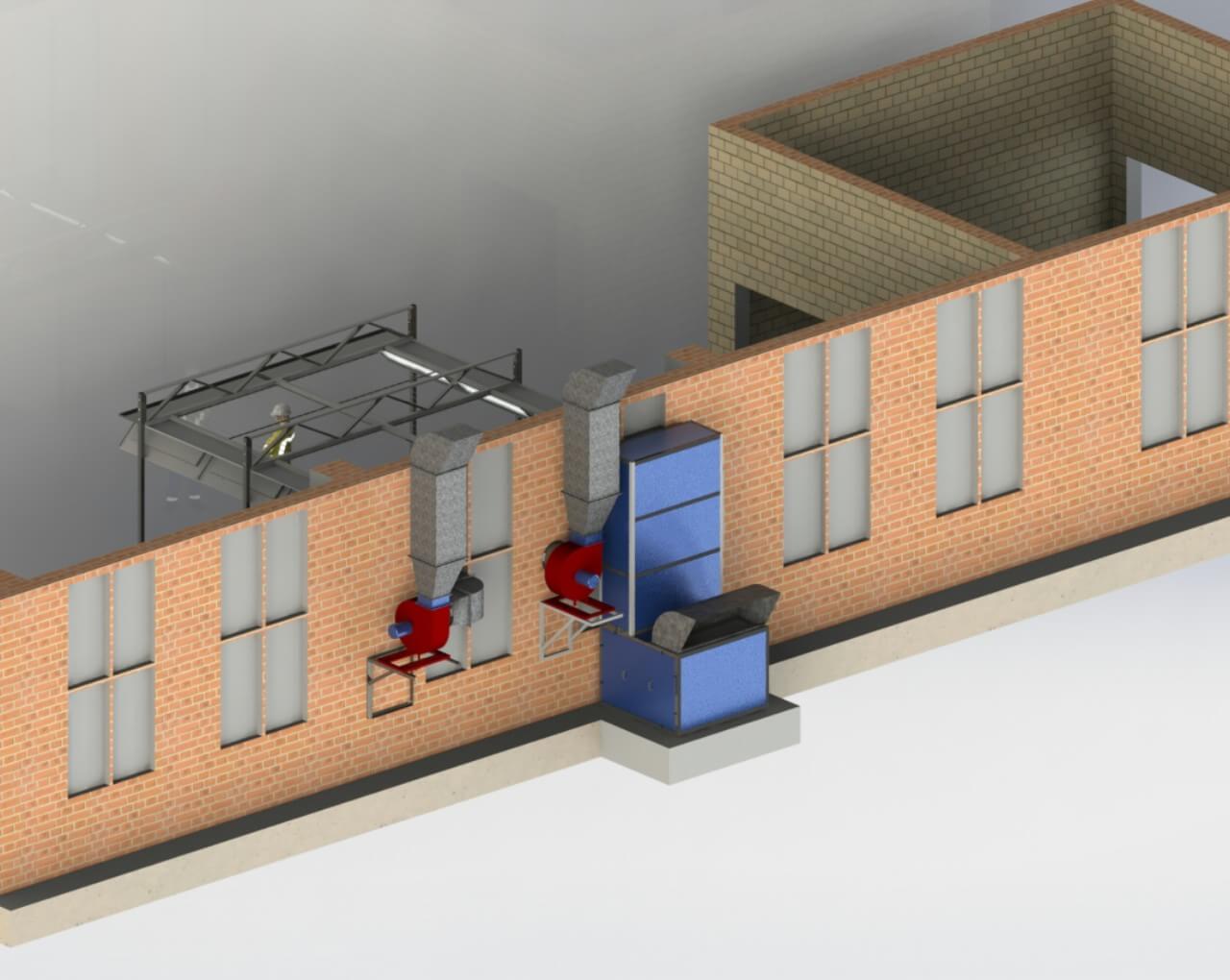

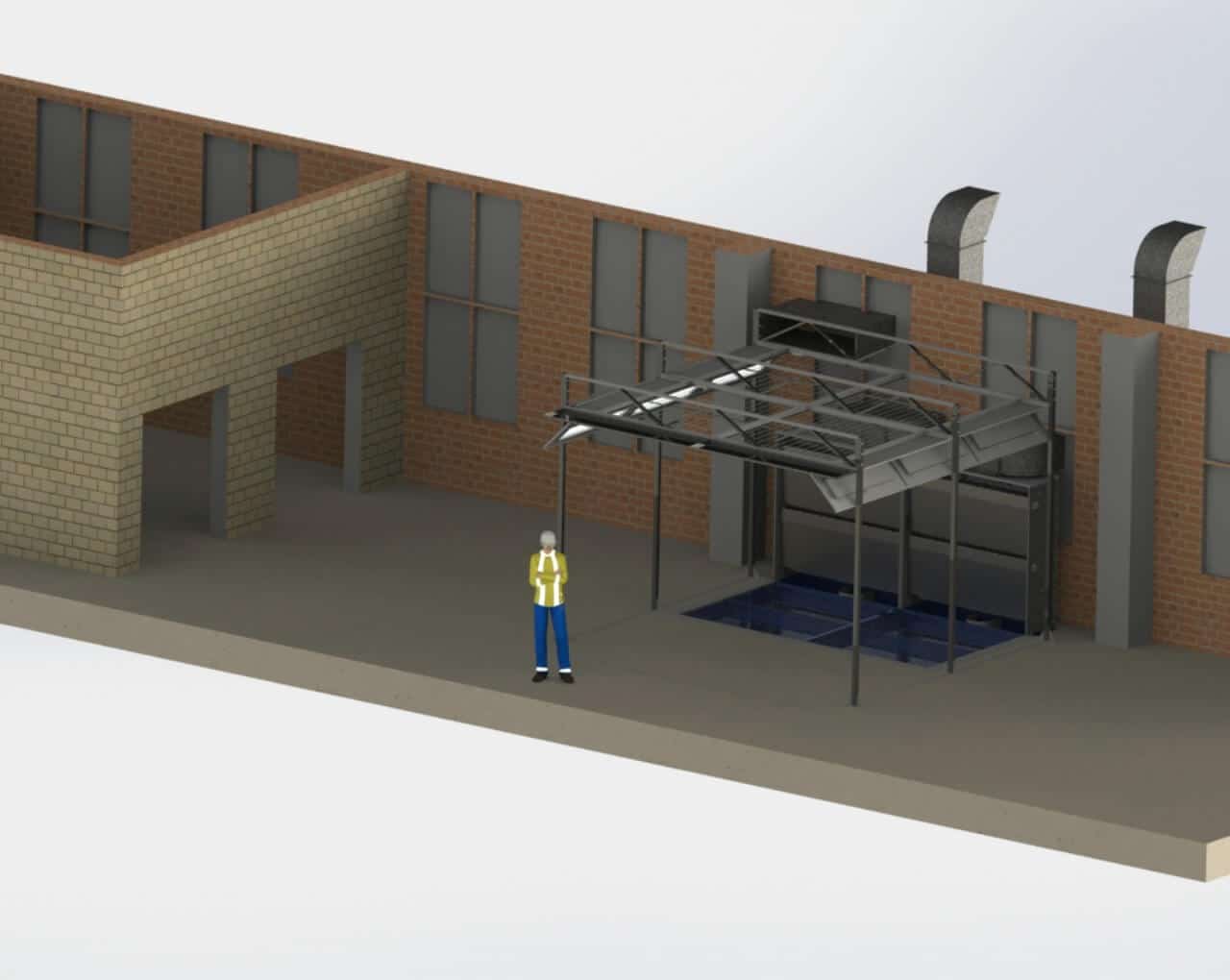

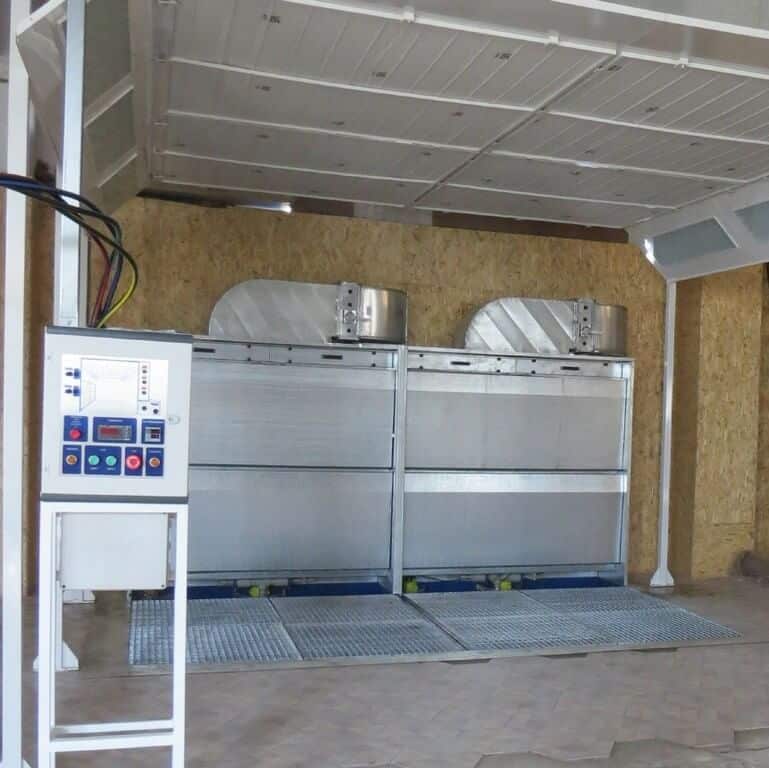

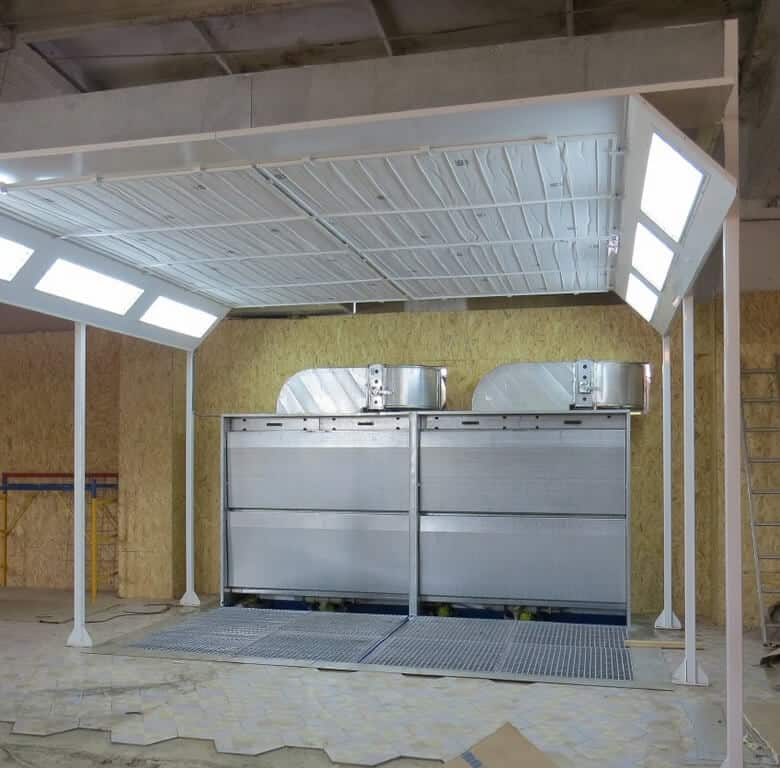

Dvouzónový lakovací box typu FKG-4.0 byl instalován a přizpůsoben dispozičním podmínkám zákazníka. Pracovní zóna je tvořena ocelovým nosným rámem se stropním rozvodem přívodního vzduchu. Celková šířka odsávací části — 4600 mm. Hloubka pracovní zóny — 4500 mm. Výška pracovní zóny — 3480 mm.

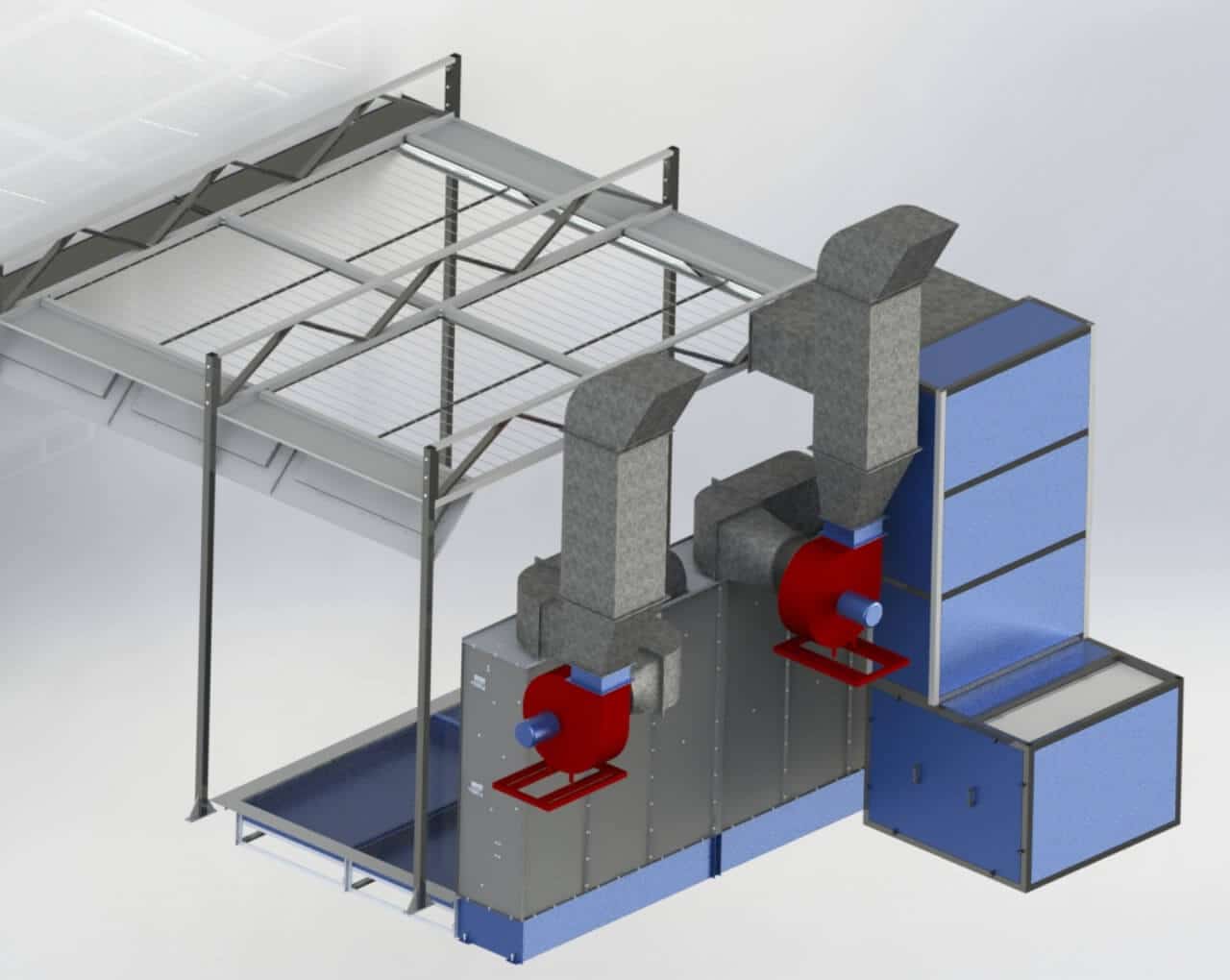

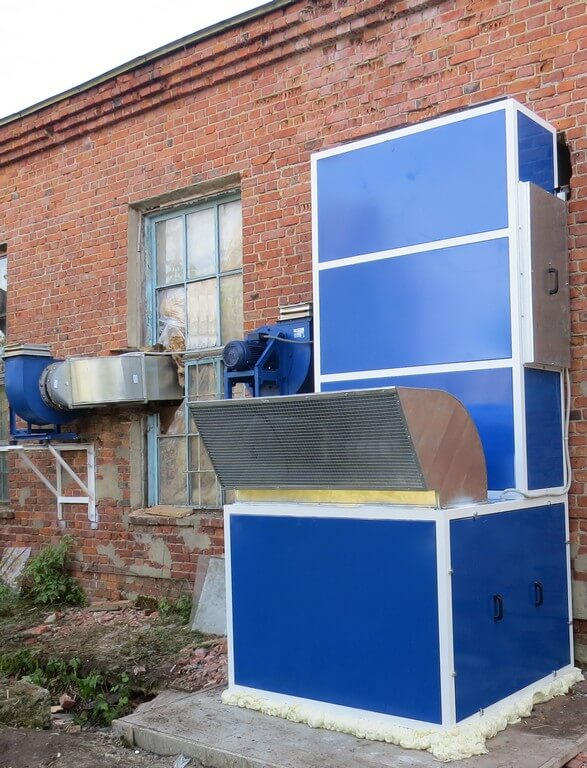

Odsávací jednotky jsou umístěny mimo halu, čímž se snižuje hlučnost v prostoru lakovny a zvyšuje požární bezpečnost. Odpadní vzduch je odváděn potrubím (vyrobeným zákazníkem) s minimálním průřezem 0,16 m².
Přívodní termoventilační jednotka (délka bloku 2770 mm) je vybavena ventilátorem s motorem 11 kW a elektrickým ohřevem 60 kW. Ohřev je rozdělen do tří výkonových stupňů pro postupné zatížení elektrické sítě.
Klíčové komponenty systému

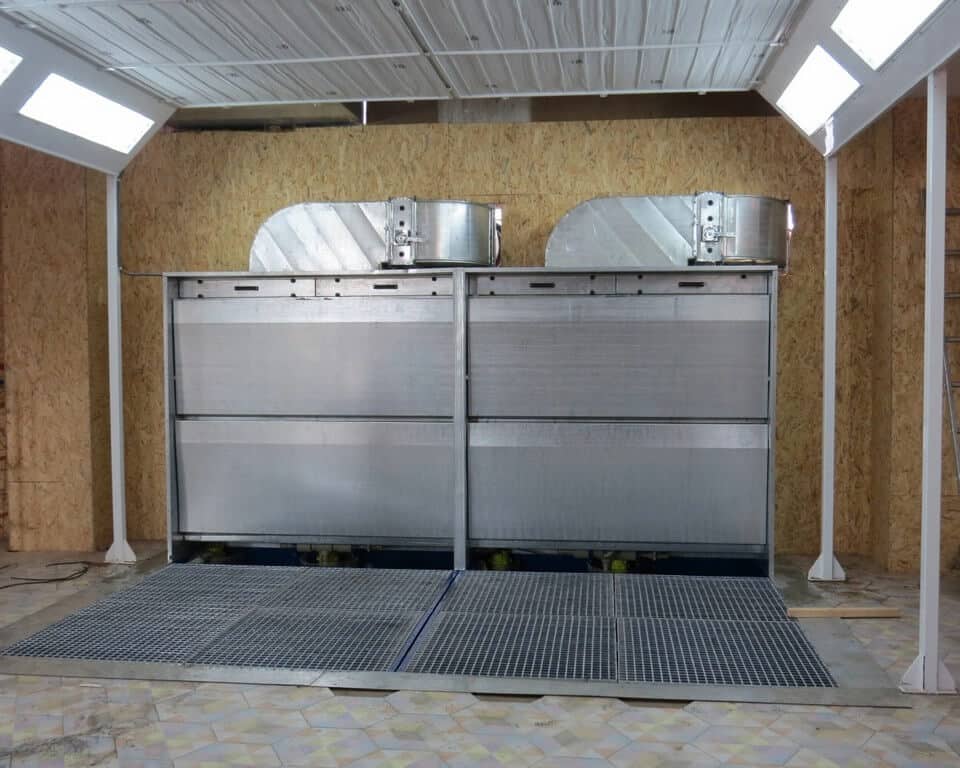

- Odsávací jednotky s vodní clonou — 2 ks. Zajišťují zachycení přestřiku laku a vodní filtraci aerosolových částic.
- Externě umístěné ventilátory — 2 ks. Odvádějí filtrovaný vzduch mimo budovu a snižují hlučnost v lakovně.
- Zaplavená podlaha s mřížovými vanami — 4 ks. Zachycuje zbytky laku, zajišťuje cirkulaci vody a minimalizuje usazování nečistot.
- Přívodní TVJ — 1 ks. Dodává filtrovaný a ohřátý vzduch do pracovní zóny.
- Elektrický ohřev — 1 ks. Udržuje stabilní teplotu lakování (≤23,5 °C).
- Ponorná čerpadla — 4 ks. Zajišťují nepřetržitou cirkulaci vody v systému vodní clony a podlahy.
Technické parametry — lakovací box FKG-4.0
| Parametr | Hodnota |
|---|---|
| Rozměry | |
| Rozměry odsávací jednotky (bez ventilátoru) | 3 820 × 600 × 1 930 mm |
| Rozměry pracovní zóny | 3 800 × 1 930 mm |
| Aerodynamické parametry | |
| Průtok vzduchu v režimu lakování | až 10 000 m³/h |
| Rychlost vzduchu přes odsávací jednotku | 2,5 m/s |
| Rychlost vzduchu v pracovní zóně | 0,15–0,25 m/s |
| Ventilační zařízení | |
| Motor odsávacího ventilátoru | 4 kW / 1000 ot/min |
| Motor přívodního ventilátoru | 11 kW / 1500 ot/min |
| Další technické údaje | |
| Elektrický ohřev | 60 kW |
| Ponorné čerpadlo | 2 kW |
| Napájení | 380 V / 50 Hz |
| Celkový příkon | 90 kW |
| Hmotnost zařízení | 1 540 kg |
Princip činnosti
Přívodní vzduch je přiváděn shora přes stropní distribuční rám a vytváří rovnoměrný vertikální proud v pracovní zóně. Řízená rychlost 0,15–0,25 m/s umožňuje stabilní nanášení povlaku bez turbulence a sekundárního zaprášení.

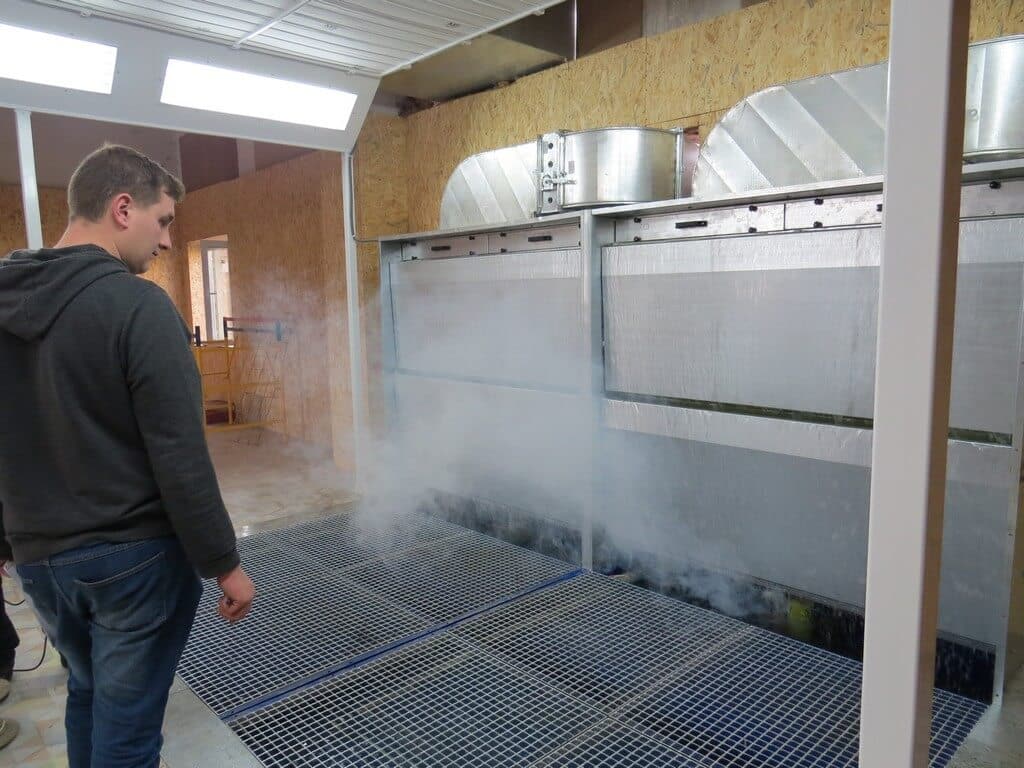

Během lakování je přestřik laku unášen proudem vzduchu směrem k odsávacím jednotkám s vodní clonou. Na ploše vodní clony dochází k primárnímu zachycení částic laku vodní filtrací.
Dodatečné čištění zajišťuje filtr typu Paint Stop, po kterém je vyčištěný vzduch odváděn mimo budovu.
Údržba a bezpečnost
Systém splňuje požadavky normy GOST 12.2.003-74 a předpisů PUE. Odsávací ventilátory jsou instalovány mimo výrobní halu, čímž se snižuje riziko vznícení. Všechny kovové části jsou řádně uzemněny.
Preventivní údržba zahrnuje čištění sběrných van zaplavené podlahy, výměnu filtračních médií a kontrolu čerpadel a ventilátorů.
Výsledky
- Vybudována otevřená průmyslová lakovna s pracovní zónou 4,5 × 4,5 m.
- Stabilní vertikální proudění vzduchu při lakování ocelových konstrukcí.
- Účinné zachycení přestřiku vodní clonou.
- Snížení hlučnosti díky externí montáži ventilátorů.
- Splnění požadavků na požární a výbuchovou bezpečnost.
Shrnutí
Projekt realizovaný pro společnost PrJSC „Ob’iednannia Prohres“ představuje moderní průmyslový lakovací box s vodní clonou pro lakování ocelových konstrukcí. Kombinace vodní filtrace, zaplavené podlahy a řízeného přívodu vzduchu s elektrickým ohřevem zajišťuje stabilní kvalitu povrchu a bezpečný provoz průmyslové lakovny.
